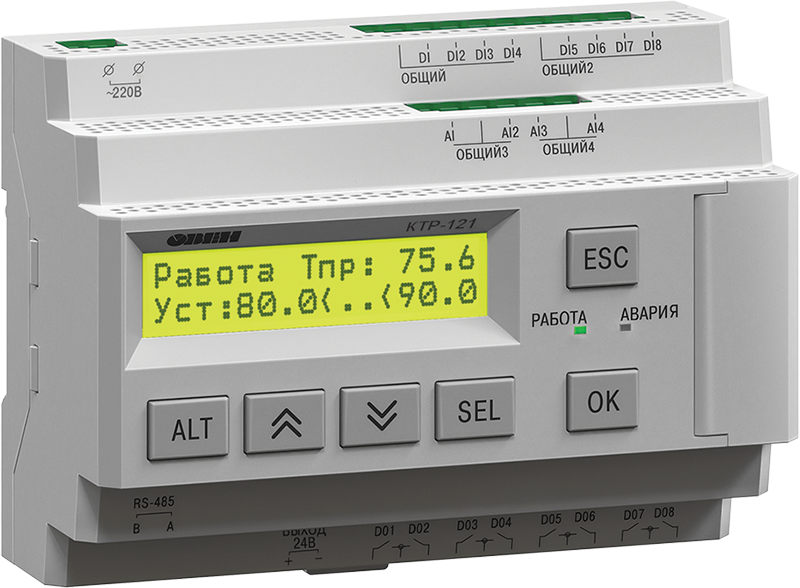

Тепловой регулятор ОВЕН КТР-121.03

Прибор для управления контурами ГВС и отопления

Входы: 8 дискретных, 4 аналоговых
Выходы: 8 реле =3 А, 30 В или 8 реле ~5 А, 250 В
Регулирование температуры в контурах
Управление насосами контуров отопления и ГВС
Управление подпиткой контуров
Применение с датчиками Pt1000/Pt100, 100M и NTC10K
Питание: ~94...264 В или =19...30 В
Монтаж: на DIN-рейку 35 мм (стандарт 5S)

В закладки

24 000 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контроллер КТР-121.03 предназначен для работы совместно с каскадными регуляторами КТР-121.02 и управления открытыми контурами ГВС на бойлер и отопления

Функциональные возможности:

Управление закрытыми контурами отопления и ГВС с теплообменниками
Управление открытыми контурами отопления с насосно-смесительными узлами и ГВС на бойлер
Контроль давления воды в контурах
Управление циркуляционными насосами с ротацией и автоматическим вводом резерва
Управление подпиткой системы
Регулирование по графику отопления
Режимы энергосбережения в ночное время и выходные дни
Автоматическая смена сезонов Зима/Лето по уличной температуре

Технические характеристики:

Наименование	Значение
Наименование	КТР-121.3.220	КТР-121.3.24
Питание
Диапазон напряжения питания	~ 94…264 В (номинальное 230 В при 47…63 Гц)	= 19…30 В (номинальное 24 В)
Гальваническая развязка	Есть
Электрическая прочность изоляции между входом питания и другими цепями	2830 В	1780 В
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	Есть	—
Выходное напряжение встроенного источника питания постоянного тока	24±3 В	—
Ток нагрузки встроенного источника питания, не более	100 мА	—
Электрическая прочность изоляции между выходом питания и другими цепями	1780 В	—
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Master/Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Дискретные входы
Количество входов	8
Напряжение «логической единицы»	~159...264 В	=15...30 В
Ток «логической единицы»	0,75...1,5 мА	5 мА (при 30 В)
Напряжение «логического нуля»	0...40 В	–3...5 В
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Гальваническая развязка	Групповая, по 4 входа (1...4 и 5...8, «общий минус»)
Электрическая прочность изоляции: между группами входов	1780 В
между другими цепями	2830 В
Аналоговые входы
Количество входов	4
Время опроса входов	10 мс
Тип датчиков	Pt1000/Pt100: α = 0,00385 1/°С (–200...+ 850 °C); 100M: α = 0,00426 1/°С (–180...+200°C); 4...20 мА; NTC10K: R₂₅ = 10 000 (B_25/100 = 3950 (–20...+125°С))
Предел допускаемой основной приведенной погрешности при измерении	Pt100/Pt1000: ±0,5 % 100М: ± 1,0 %; 4…20 мА: ±0,5 % NTC10K: ±0,5 %
Дискретные выходы
Количество выходных устройств, тип	8 э/м реле (НО)
Коммутируемое напряжение в нагрузке:
для цепи постоянного тока, не более	30 В (резистивная нагрузка)
для цепи переменного тока, не более	250 В (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более ~250 В и cos φ > 0,95 3 А при напряжении не более =30 В
Гальваническая развязка	Групповая по 2 реле (1...2; 3...4; 5...6; 7...8)
Электрическая прочность изоляции:
между другими цепями	2830 В
между группами выходов	1780 В
Индикация и элементы управления
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Индикаторы	Два светодиодных индикатора (красный и зеленый)
Кнопки	6 шт
Корпус
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень пылевлагозащиты корпуса по ГОСТ 14254–2015	IP20
Средний срок службы	8 лет
Вес	600 г

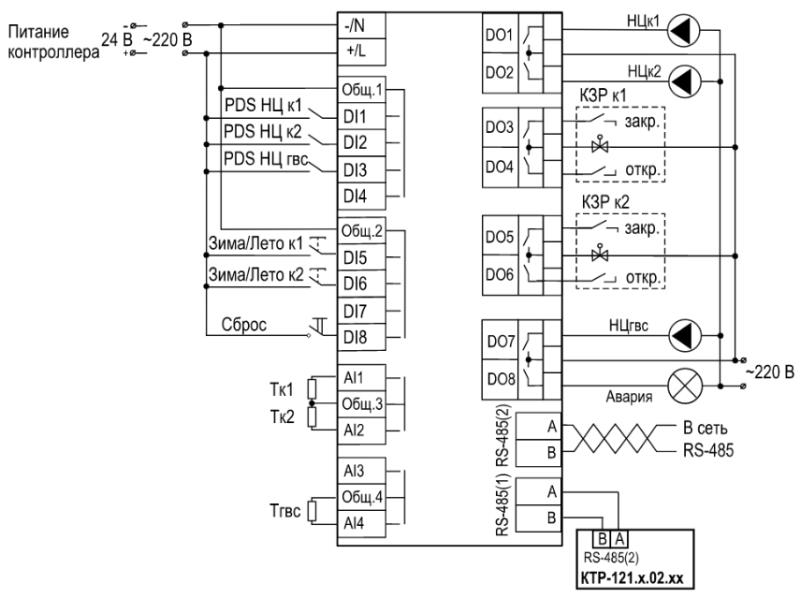

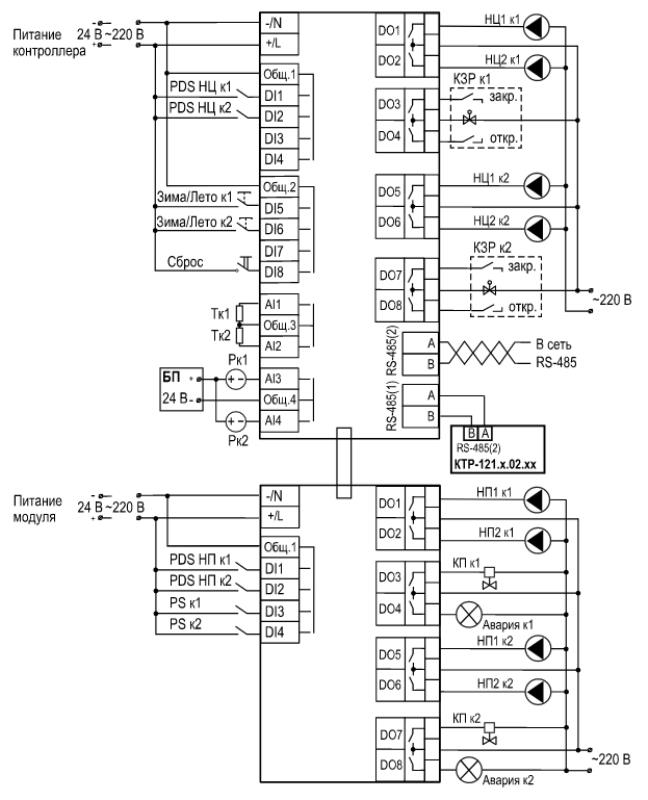

Схемы подключения КТР-121.03
Алгоритм 03.10	Алгоритм 03.20

PDS НЦ – датчик перепада давления на группе насосов тепловых контуров НЦ – насос циркуляции теплового контура НЦгвс – загрузочный насос бойлера КЗР – клапан запорно-регулирующий, сигналы «открыть» и «закрыть» Зима/Лето – внешняя кнопка смены сезонов Сброс – внешняя кнопка сброса аварий Тк – датчик температуры в тепловом контуре Тгвс – датчик температуры в бойлере на ГВС Авария – лампа общей аварии	PDS НЦ – датчик перепада давления на группе насосов тепловых контуров PDS НП – датчики перепада давления на группе насосов подпитки PS – датчики реле давления (прессостат) для работы подпитки Зима/Лето– внешняя кнопка смены сезонов Сброс – кнопка сброса аварии Тк – датчик температуры в тепловом контуре Рк – датчики давления в тепловом контуре НЦ – насос циркуляции теплового контура НП – насос подпитки теплового контура КП – клапаны подпитки теплового контура Авария – лампа общей аварии К1 – первый контур К2 – второй контур

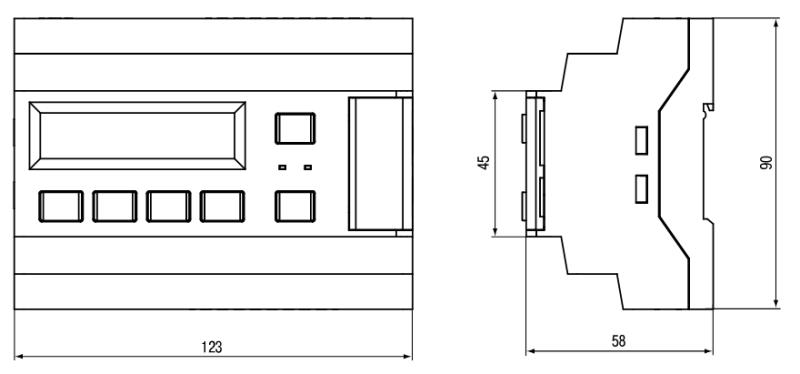

Габаритные размеры
