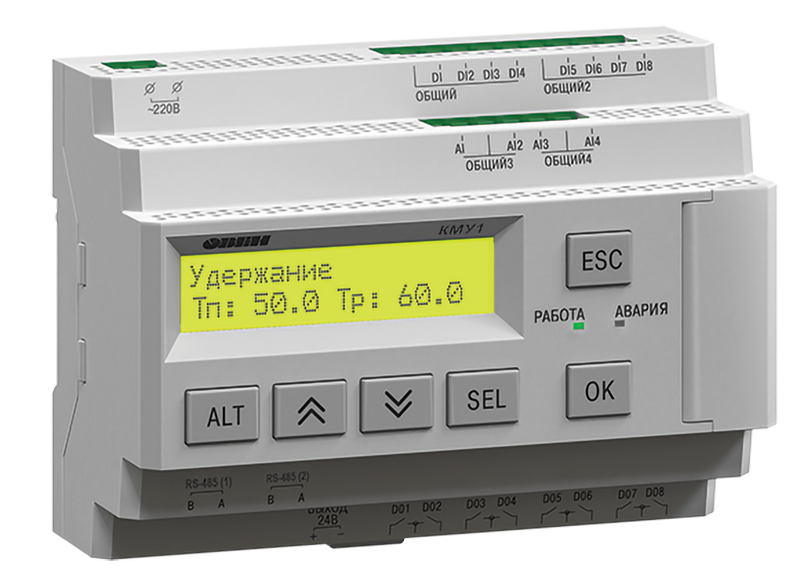

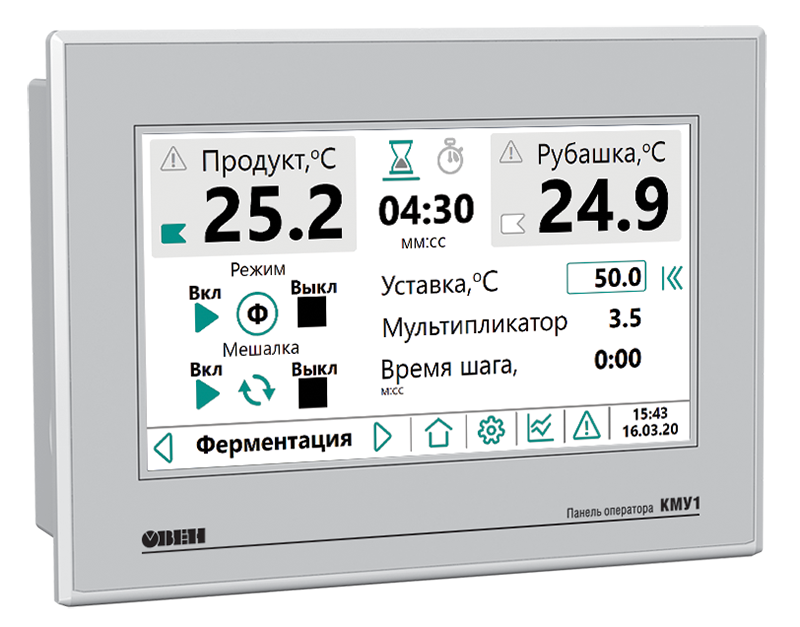

КМУ1 – это набор автоматики, состоящий из контроллера и сенсорной панели оператора. Контроллер оснащен специализированным программным обеспечением, а панель оператора имеет визуализацию, подготовленную для работы с технологическим процессом пищевого производства. Оборудование применяется для автоматизации процессов пастеризации молока, вина, соков в ваннах длительной пастеризации (ВДП) от 30 до 400 литров, а также для управления сырными ваннами с электрическим нагревом.
Функциональные возможности:
- Автоматические режимы приготовления продукта (Пастеризация, Ферментация, Удержание)
- Таймер коагуляции с мультипликатором
- Управление мешалкой с функцией реверса (через ПЧ или контактор)
- Управление нагревателем
- Управление клапаном охлаждения
- Циркуляция теплоносителя в рубашке
- Контроль уровня воды в рубашке
- Контроль аварий датчиков температуры
- Контроль перегрева продукта и рубашки
- Управление техническим процессом через сенсорную панель оператора
Технические характеристики:
Параметр | Значение |
КМУ1-24.Р | КМУ1-230.Р | КМУ1-24.П |
Тип прибора | Регулятор | Сенсорная панель |
Индикация | 2-строчный дисплей 16 символов и 2 светодиода ("Работа", "Стоп") на лицевой панели прибора | Цветной 7" сенсорный TFT экран. |
Диапазон напряжения питания, В | 19…30 (номинальное 24 В) | 90...264 В (номинальное 230 В) | 23…27 (номинальное 24 В) |
Потребляемая мощность, не более | 10 Вт | 8 Вт |
Тип корпуса | Для крепления на DIN-рейку (35 мм) | Для крепления в щит |
Интерфейс связи устройств | RS-485 (1) для связи с панелью КМУ-24.х.П RS-485 (2) для связи с OwenCloud или ПК | RS-485 (PLC-порт/DB9M) – для подключения к КМУ1-х.х.Р |
Степень защиты корпуса | IP20 | IP65 – со стороны лицевой панели IP20 – со стороны клеммника |
Рабочая температура | 0...+50°C |
Рабочая влажность | 10...90% |
Средний срок службы | 8 лет |
Аналоговые входы |
Количество | 4 | 0 |
Тип подключаемых датчиков | Pt1000: α = 0,00385 1/°С (−200...+850°C) | – |
Предел основной приведенной погрешности, % | ±0,5 | – |
Дискретные входы |
Количество | 8 | 0 |
Напряжение питания | =24 В | ~230 В | – |
Дискретные выходы |
Количество | 8 | 0 |
Тип выходного устройства | Электромеханическое реле (нормально-разомкнутые контакты) | – |
Коммутируемое напряжение в нагрузке резистивного типа, не более | =30 В, ~250 В | – |
Допустимый ток нагрузки, не более | 5 А | – |
Схема подключения
|

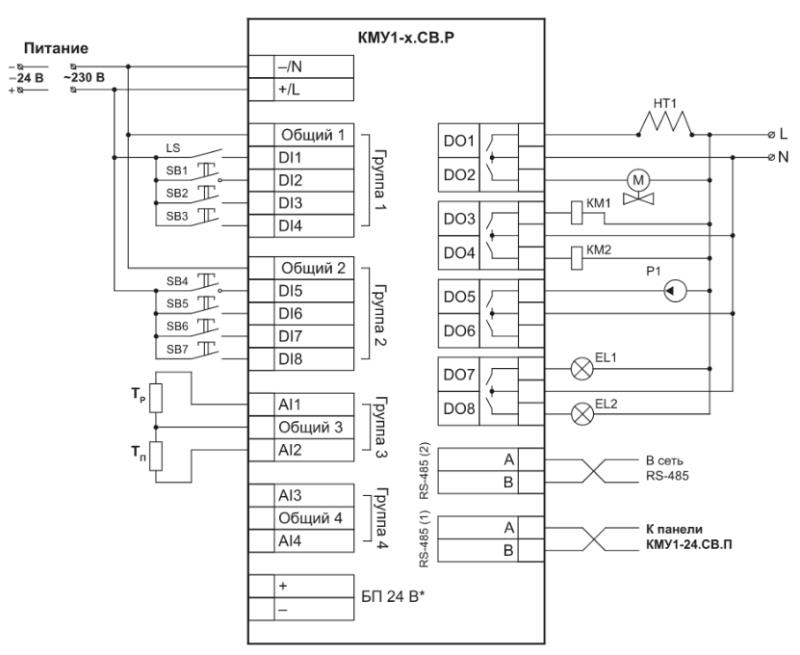

Общая схема подключения
|
|
Схема подключения привода ПЧВ

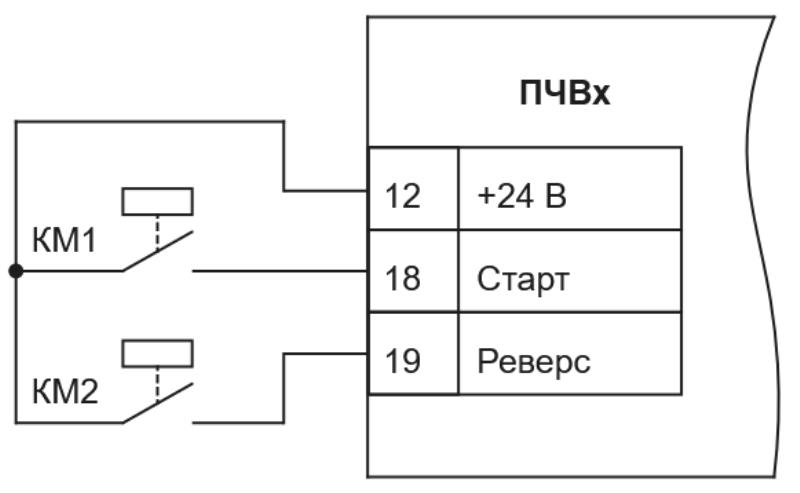

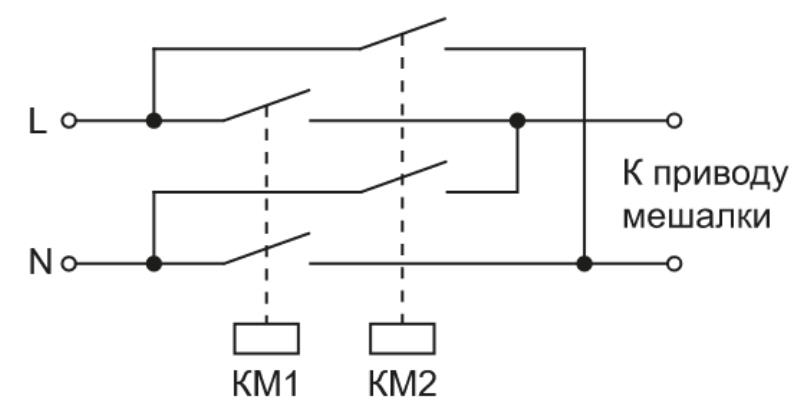

| Схема подключения реверса мешалки
|
| |
Тр - датчик температуры рубашки | SB3 - кнопка «Уменьшить значение базового параметра» |
Тп - датчик температуры продукта | SB4 - кнопка «Активация функция таймера» |
LS - датчик реле уровня | SB5 - кнопка «Сменить режим» |
SB1 - кнопка «Пуск мешалка» | SB6 - кнопка «Пуск режим или Продолжить» |
SB2 - кнопка «Увеличить значение базового параметра» | SB7 - кнопка «Стоп режим» |
НТ1 - нагреватель | P1 - насос циркуляции |
М - клапан охлаждения | EL1 - лампа сигнализации окончания таймера |
КМ1 и КМ2 - магнитная катушка промежуточного реле мешалки | EL2 - лампа сигнализации окончания режима |
Габаритные размеры
|

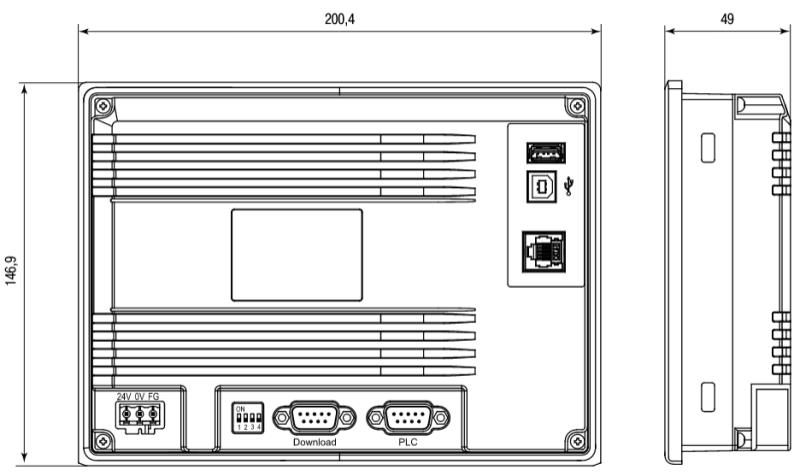

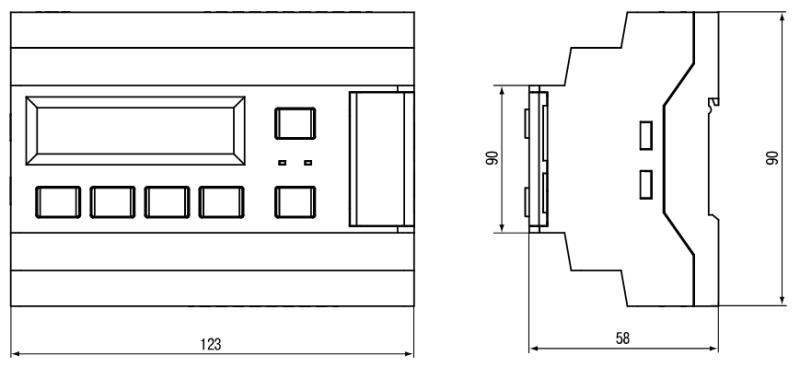

Габаритные размеры сенсорной панели оператора в комплекте КМУ1 | Габаритные размеры контроллера в комплекте КМУ1
|
| |
Модели
|
Компоненты по отдельности
|
КМУ1-230.СВ.Р
| Регулятор с питанием 230 В с алгоритмом сыроварни
|
КМУ1-24.СВ.Р
| Регулятор с питанием 24 В с алгоритмом сыроварни
|
КМУ1-230.ВДП.Р | Регулятор с питанием 230 В с алгоритмом пастеризатора |
КМУ1-24.ВДП.Р | Регулятор с питанием 24 В с алгоритмом пастеризатора |
Комплекты
|
КМУ1-230.ВДП.К | Комплект панели с питанием 24 В и регулятора на 230 В с алгоритмами пастеризатора (КМУ1-230.ВДП.Р + КМУ1-24.ВДП.П) |
КМУ1-24.СВ.К | Комплект панели и регулятора с питанием 24 В обоих приборов с алгоритмами сыроварни (КМУ1-24.СВ.Р + КМУ1-24.СВ.П) |
Версия: 2021-02-09-ШАР
