Терморегулятор ARCOM-N472

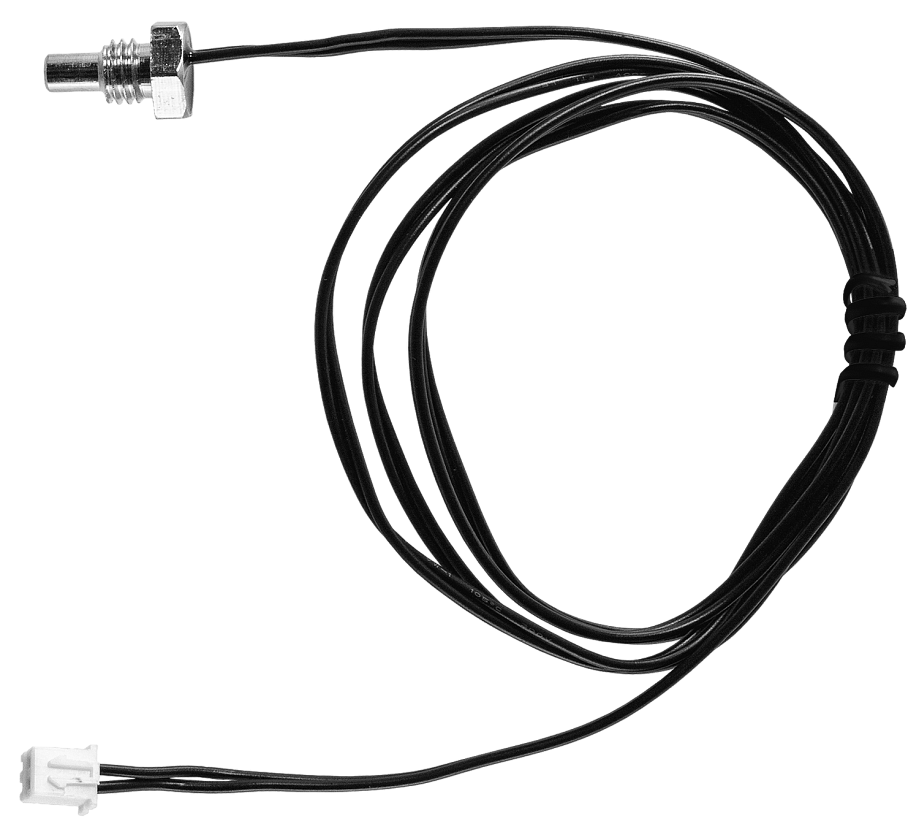

Пример датчика с коннекторм 2pin для замены

Прибор для контроля температуры и управления различными технологическими процессами, требующими поддержания постоянной температуры в диапазоне от −55 до +120°С, или для сигнализации о превышении температуры в этих пределах

Диапазон измеряемых температур: −55...+120°С
Погрешность: ±0,1°С

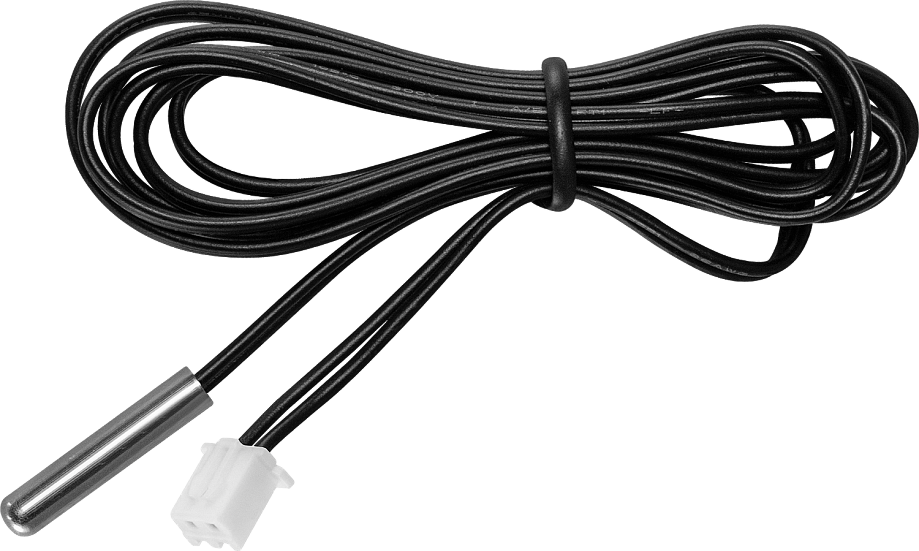

Вход: NTC-датчик 10 кОм (в комплекте датчик с длиной провода 1 м)
Выход: базовое исполнение – реле ~10 А, 220 В, опциональное исполнение – управление твердотельным реле
2 режима работы: нагрев и охлаждение
Питание: ~110...220 В, =12 В

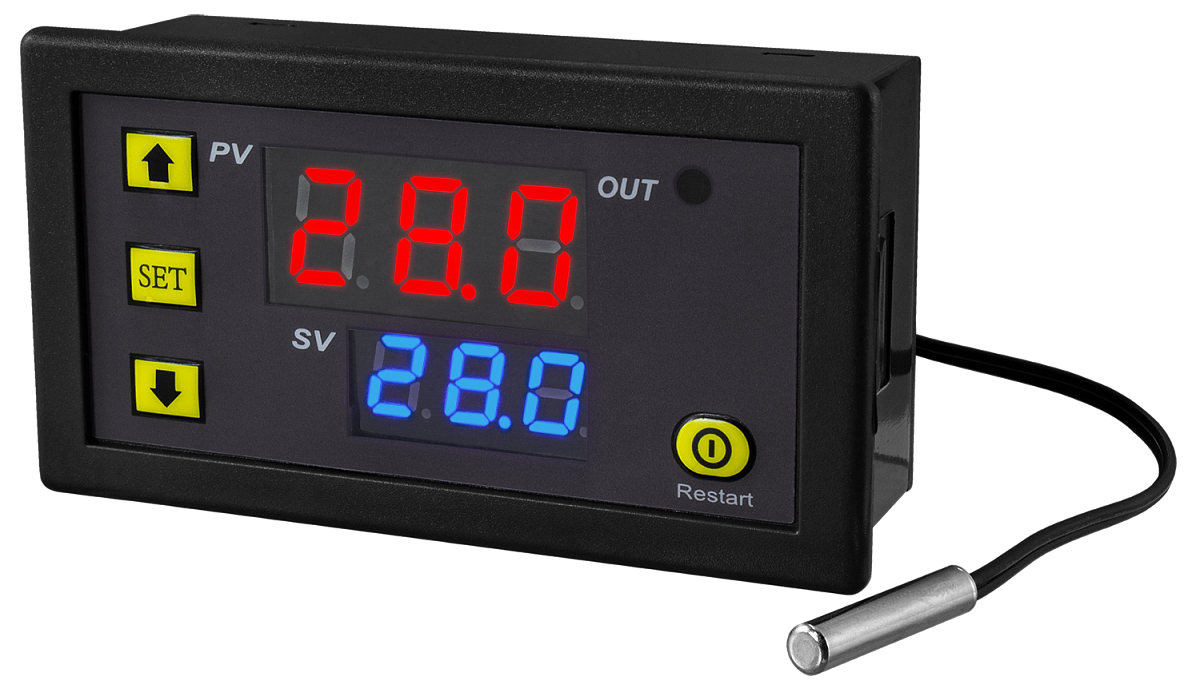

2 трехразрядных светодиодных индикатора для одновременного отображения текущей температуры и уставки
Cтепень пылевлагозащиты: IP52 (со стороны лицевой панели)
Монтаж: в щит

В закладки

от 750 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Терморегулятор ARCOM-N472 предназначен для контроля температуры и управления различными технологическими процессами, требующими поддержания

постоянной температуры в диапазоне от −55 до +120°С, или для сигнализации о превышении температуры в этих пределах

Особенности:

Два трехразрядных светодиодных индикатора с высотой символов 10 мм и 7 мм для одновременного отображения текущей температуры и уставки
Увеличение длины провода датчика до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений

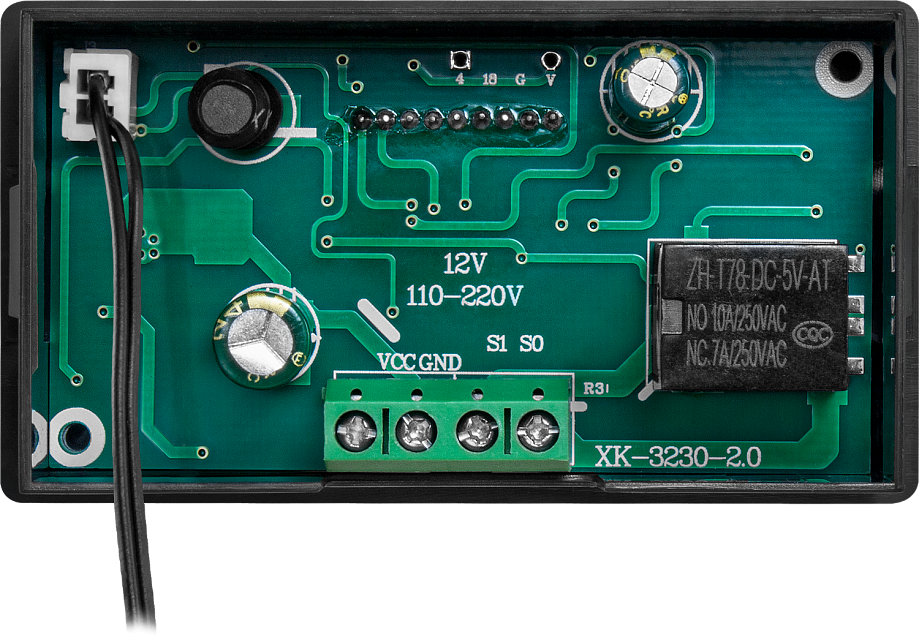

Возможность замены стандартного датчика на другой датчик NTC 10 кОм, например, на NTС-А-4081, NTC-А-4101, NTC-А-4001, NTC-А-1073, HV-A-5071, HV-A-5072. Для замены датчика нужно разобрать корпус и подключить через коннектор 2pin (для датчиков без штекера 2pin – приобретается отдельно) или подпаять провод
Настраиваемый гистерезис
Настройка задержки срабатывания реле 0...10 мин
Температурная корректировка показаний датчика
Аварийное отключение при достижении заданной температуры

Технические характеристики:

Параметр		Значение
Диапазон измерения температуры		−55...+120°С
Погрешность измерения температуры		±0,1°С
Диапазон настройки уставок		−55...+120°С
Выходной сигнал		Базовое исполнение: реле ~10 А, 220 В Опционально возможное исполнение: SSR – управление твердотельным реле =6...24 В, 30 мА (ARC-SSR-...DA)
Питание		~110...220 В =12 В
Тип датчика		NTC 10 кОм
Разъем для подключения датчика		2pin
Условия эксплуатации		−10...+60°С, ≤ 85%RH
Условия хранения		−30...+75°С, ≤ 85%RH
Степень пылевлагозащиты		IP52 (со стороны лицевой панели)
Монтаж		В щит
Высота символов		10 мм (текущее значение температуры) 7 мм (уставка)
Габаритные размеры корпуса		43×79×27 мм
Размеры врезного отверстия		40×73 мм
Габаритные размеры датчика		∅ 4×20 мм
Длина кабеля		1 м
Вес (с датчиком и кабелем 1 м)		45 г

Габаритные размеры

Версия: 2023-12-29-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	29.12.2023	0.47 Мб
