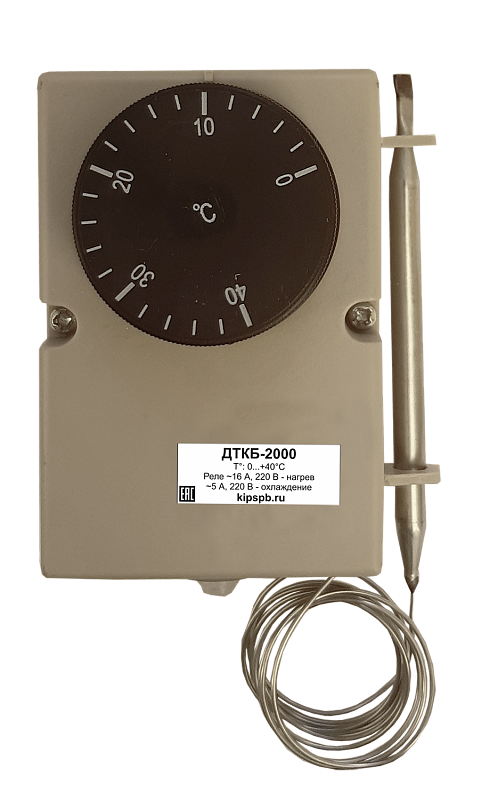

Термостат ДТКБ-2000 с переключающим контактом предназначен для автоматического поддержания температуры жидких и газообразных сред, неагрессивных к материалу термобаллона (диапазоны 0...+30°С, 0...+40°С, +30...+110°С), или для регулирования температуры воздуха по месту установки (диапазон −35...+35°С). Термостат может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе
Особенности:
- Установка температуры при помощи поворотной шкалы
- Не требует питания
- Ламели для подключения в комплекте
Технические характеристики:
Параметры
|
Значения
|
Диапазоны регулирования температуры | −35...+35°С
| 0...+30°С | 0...+40°С
| +30...+110°С
|
Дифференциал | ±5°С
| ±5°С | ±5°С
| ±6°С
|
Коммутационная способность реле
| ~16 (2,5*) А, 220 В (нагрев)
~5 (1*) А, 220 В (охлаждение)
|
Механическая износостойкость
| ≥ 105 циклов
|
Сопротивление контактов
| ≤ 50 мОм
|
Сопротивление изоляции при испытании напряжением 500 В
| ≥ 100 МОм
|
Монтаж
| На стену
|
Степень пылевлагозащиты
| IP30
|
Габаритные размеры измерительного блока | 92×70×47 мм
| 92×70×47 мм | 92×70×49 мм
| 92×40×49 мм
|
Длина капилляра (Lc) | 65 мм
| 230 мм | 920 мм
| 920 мм
|
Длина термобаллона (Lb) | 110 мм
| 142 мм | 98 мм
| 103 мм
|
Диаметр термобаллона (Db)
| 6 мм
|
Вес
| 124 г
| 117 г | 131 г
| 131 г
|
* для индуктивной нагрузки

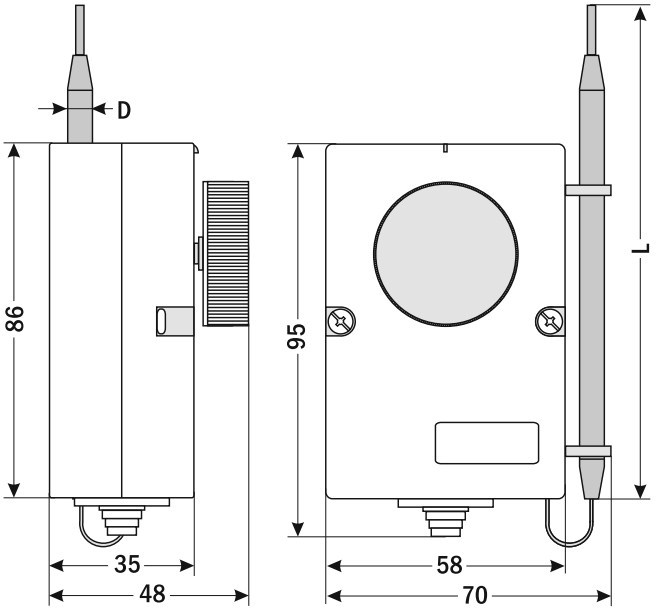

Габаритные размеры
|
|
Размер, мм | −35...+35°С
| 0...+40°С
| +30...+110°С
|
Lc
| 65
| 920
| 920
|
Lb | 110
| 98
| 103
|
h
| 47
| 49
| 49
|
Версия: 2021-02-22-КВА
