Терморегулятор ART-5T

Прибор для контроля температуры и управления различными технологическими процессами, требующими поддержания постоянной температуры в диапазоне от −15 до +45°С, или для сигнализации о превышении температуры в этих пределах

Диапазон регулирования температуры: −15...+45°C
Погрешность: ±5%
Вход: NTC-датчик 10 кОм
Выход: реле ~16 А, 250 В
4 режима работы: нагрев, охлаждение, ON и OFF.
Питание: ≅24...240 В
Степень пылевлагозащиты: IP40 (со стороны лицевой панели)
Монтаж: настенный, на DIN-рейку (стандарт 1S)

В закладки

от 3 341 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Терморегулятор ART-5T предназначен для контроля температуры и управления различными технологическими процессами, требующими поддержания постоянной температуры в диапазоне от −15 до +45°С, или для сигнализации о превышении температуры в этих пределах.

Особенности:

Увеличение длины провода датчика до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений
Тип датчика температуры: NTC 10 кОм, например, NTС-А-4081, NTC-А-4101, NTC-А-4001, NTC-А-1073, HV-A-5071, HV-A-5072
Светодиодный индикатор состояния реле
Настраиваемый гистерезис

Технические характеристики:

Параметр	Значение
Диапазон настройки уставки	−15...+45°С
Диапазон настройки гистерезиса	0,5...5°С
Выходной сигнал	Реле ~16 А, 250 В
Питание	≅24...240 В
Тип датчика	NTC 10 кОм
Погрешность датчика	5%
Условия эксплуатации	−20...+55°С, ≤ 85%RH
Условия хранения	−30...+75°С, ≤ 85%RH
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Габаритные размеры	90×18×64 мм
Вес	164 г

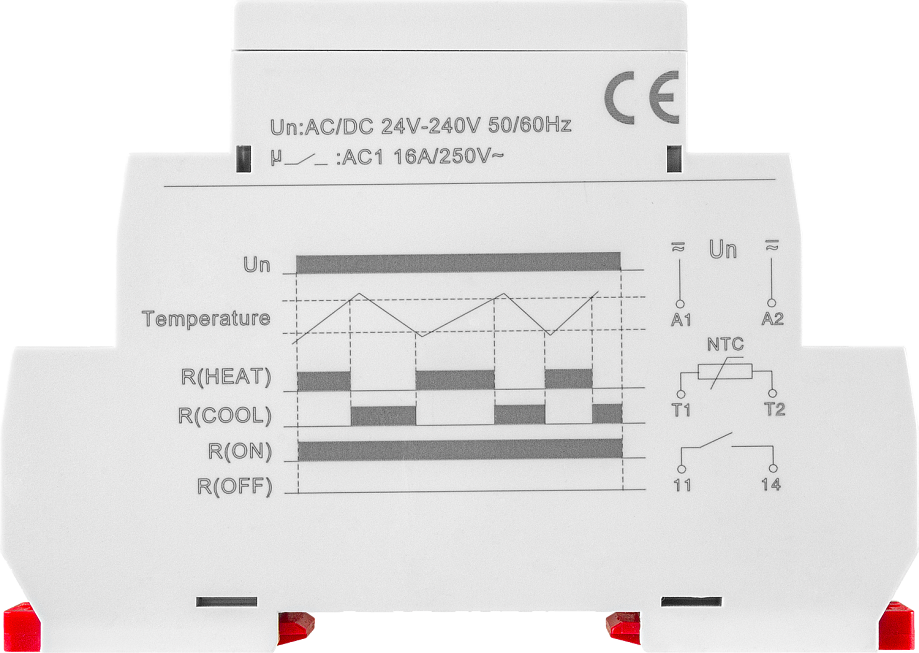

Диаграмма работы

Нагрев. Реле включается, когда значение температуры меньше заданной уставки минус гистерезис, и выключается, когда значение температуры больше заданной уставки. Охлаждение. Реле включается, когда значение температуры больше заданной уставки и выключается, когда значение температуры меньше заданной уставки минус гистерезис. ON. При подаче питания реле всегда включено. OFF. При подаче питания реле всегда выключено.

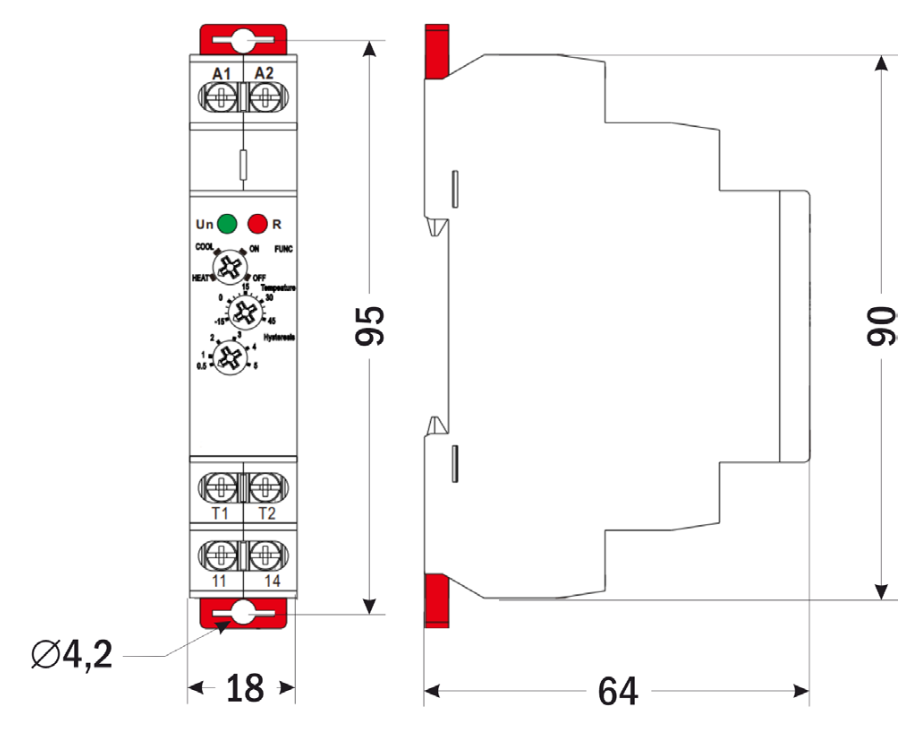

Габаритные размеры

Версия: 2024-07-24-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.07.2024	0.89 Мб

Артикул	Датчик в комплекте	Срок поставки	Стоимость
Без датчика температуры NTС-А-4081 (∅ 6 мм, L=1000 мм) NTC-A-4101 (∅ 4,5 мм, L=1000 мм NTC-A-4001 (∅ 5 мм, L=1000 мм) NTC-A-4001 (∅ 4 мм, L=2000 мм) NTC-A-1073 (∅ 2 мм, L=140 мм)

Артикул	Датчик в комплекте	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Датчик в комплекте	Срок поставки	Стоимость
O65589	Без датчика температуры	Со склада	3341 руб. – +
O65590	NTС-А-4081 (∅ 6 мм, L=1000 мм)	Со склада (комплектация 1..72 часа)	3529 руб. – +
O65591	NTC-A-4101 (∅ 4,5 мм, L=1000 мм	Со склада (комплектация 1..72 часа)	3829 руб. – +
O65592	NTC-A-4001 (∅ 5 мм, L=1000 мм)	Со склада (комплектация 1..72 часа)	3529 руб. – +

Артикул	Датчик в комплекте	Срок поставки	Стоимость
O65589	Без датчика температуры	Со склада	3341 руб. – +
O65590	NTС-А-4081 (∅ 6 мм, L=1000 мм)	Со склада (комплектация 1..72 часа)	3529 руб. – +
O65591	NTC-A-4101 (∅ 4,5 мм, L=1000 мм	Со склада (комплектация 1..72 часа)	3829 руб. – +
O65592	NTC-A-4001 (∅ 5 мм, L=1000 мм)	Со склада (комплектация 1..72 часа)	3529 руб. – +
O65593	NTC-A-4001 (∅ 4 мм, L=2000 мм)	120 дней	3529 руб. – +
O65594	NTC-A-1073 (∅ 2 мм, L=140 мм)	120 дней	3652 руб. – +
