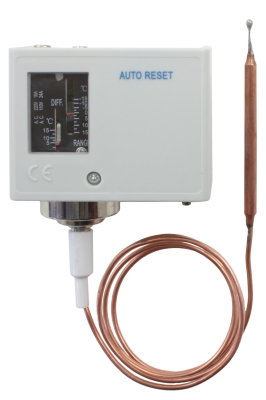

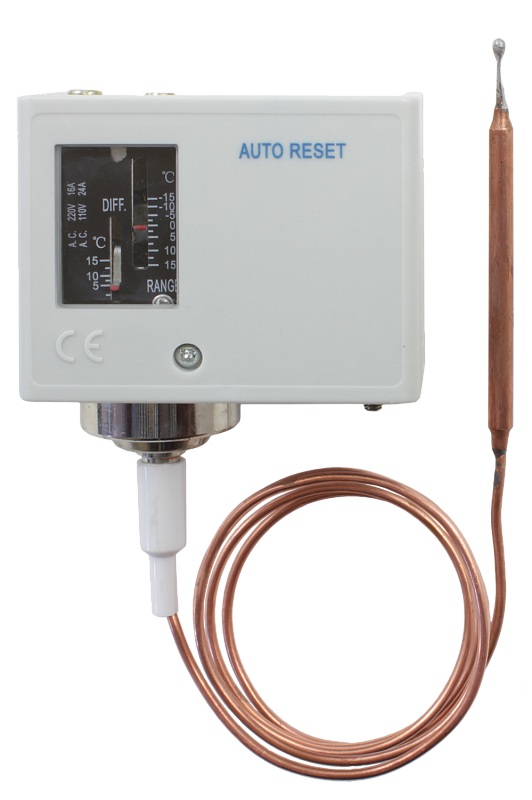

Термостат капиллярный ТР

Прибор для регулирования температуры жидких и газовых сред в системах отопления, горячего водоснабжения, вентиляции и кондиционирования и выполняет функции защиты от замерзания или перегрева

Диапазоны регулирования температуры: −30...0°С, −15...+15°С, 0...+40°С, +40...+90°С, +70...+120°С
Дифференциал: +5...15°С

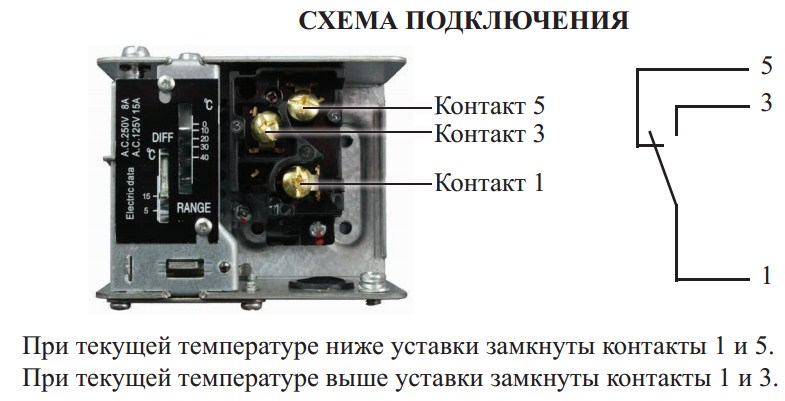

Реле: ~16 А, 220 В, 1 переключающий контакт
Виброустойчивый
Степень пылевлагозащиты: IP40
Монтаж: на стену

В закладки

от 2 140 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Термостат капиллярный ТР предназначен для регулирования температуры в системах отопления, горячего водоснабжения, вентиляции и кондиционирования и выполняет функции защиты от замерзания или перегрева.

В системах вентиляции прибор контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).

Особенности:

Защита калориферов от замерзания и перегрева.
Управление циркуляцией воды в системах отопления и ГВС.
Сигнализация о прорыве перегретого теплоносителя в системе отопления.
Взаимозаменяемость с зарубежными моделями термостатов для систем HVAC.
Высокая нагрузочная способность и надежность контактов.
Широкий диапазон регулировки порога срабатывания и дифференциала.
Компактные размеры.
Продолжительный срок службы
Для установки термобаллона на объект могут использоваться гильзы ГЗ-В подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)

Принцип работы:

Принцип работы основан на свойстве объемного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся вбаллоне термостата, нагревается, расширяется, ичерез капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу.

Технические характеристики:

Параметры	Значения
Дифференциал	+5...15°С
Коммутационная способность реле	~16 А, 220 В, 1 переключающий контакт
Длина капилляра	1000 мм
Степень защиты	IP40
Крепление	Настенное
Габаритные размеры	63×80×50 мм

Модель	Диапазон регулирования температуры, °С	Максимальная температура капилляра, °С	Длина погружной части, мм	Диаметр погружной части, мм	Вес, г
ТР-30	−30...0	+45	80	10	409
ТР-15	−15...+15	+45	120	12	415
ТР-40	0...+40	+70	120	12	450
ТР-70	−70...+35	+45	130	13	407
ТР-90	+40...+90	+120	120	12	463
ТР-120	+70...+120	+130	120	12	464

Габаритные размеры

Размеры термобаллона, мм	ТР-30	ТР-15	ТР-40	ТР-70	ТР-90	ТР-120
Длина L	80	120	120	130	120	120
Диаметр D	10	12	12	13	12	12

Версия: 2023-02-07-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	14.02.2025	0.75 Мб

Артикул	Диапазон регулирования температуры, °С	Срок поставки	Стоимость
-70...-35 -30…0 -15…15 0…40 40…90 70…120

Артикул	Модель	Диапазон регулирования температуры, °С	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диапазон регулирования температуры, °С	Срок поставки	Стоимость
O65871	ТР-70	-70...-35	Со склада	2140 руб. – +
O65872	ТР-30	-30…0	Со склада	2140 руб. – +
O65873	ТР-15	-15…15	Со склада	5175 руб. – +
O65874	ТР-40	0…40	Со склада	5175 руб. – +
O65875	ТР-90	40…90	Со склада	5175 руб. – +
O65876	ТР-120	70…120	Со склада	5175 руб. – +

Артикул	Модель	Диапазон регулирования температуры, °С	Срок поставки	Стоимость
O65871	ТР-70	-70...-35	Со склада	2140 руб. – +
O65872	ТР-30	-30…0	Со склада	2140 руб. – +
O65873	ТР-15	-15…15	Со склада	5175 руб. – +
O65874	ТР-40	0…40	Со склада	5175 руб. – +
O65875	ТР-90	40…90	Со склада	5175 руб. – +
O65876	ТР-120	70…120	Со склада	5175 руб. – +

Отзывы на этот товар пока отсутствуют.
