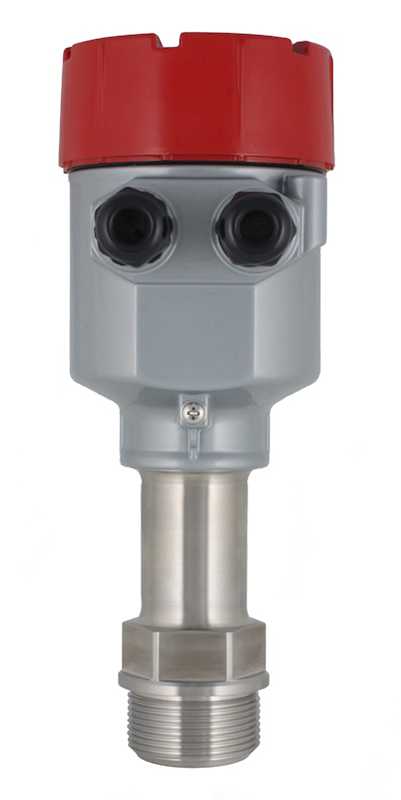

Датчик потока INNOLevel MicroPulse серии IL-MP-FS предназначен для определения наличия потока в перегрузочных течках, бункерах-самотеках, трубопроводах подачи сыпучих порошкообразных, гранулированных и кусковых материалов
- Повышенная устойчивость к механическим нагрузкам
- Работа в условиях повышенной температуры
- Регулируемая задержка выходного сигнала — исключение ложных срабатываний
Принцип действия и область применения:
При подаче напряжения питания датчик генерирует волны. В случае появления в зоне излучения движения сыпучего материала, микроволны отражаются от него, возвращаются и регистрируются датчиком. Релейный выход активируется, обратное переключение происходит только после того, как контролируемый материал прекратит движение. Отсутствие движения материала может быть следствием образования затора, либо прекращения подачи материала.
Примеры применения датчика потока:
- Цементная промышленность (сырье для производства цемента, добавки)
- Горнодобывающая промышленность (руда, концентрат, порода)
- Бункера дробилок при производстве щебня, известняка и в угольной промышленности
- Зерноперерабатывающая и комбикормовая промышленность
- Применение сигнализатора в качестве бесконтактного датчика определения образования затора
Датчик потока INNOLevel MicroPulse серии IL-MP-FS устанавливаются в стенку емкости или трубопровода, изготовленных из металла
Технические характеристики:
Параметр | Значение |
Корпус | Алюминий, порошковое покрытие
нержавеющая сталь SUS304*
|
Степень пылевлагозащиты
| IP67
|
Материал резьбовой части и термовставки**
| Нержавеющая сталь 316L
|
Присоединение | Резьбовое G1½"
|
Материал мембраны | Тефлон |
Давление процесса | −0,1...25 бар
|
Температура процесса | −40...+150°C***
−40...+250°C*** |
Диапазон измерения | 0...1,2 м |
Кабельный ввод | M20x1,5 кабель 6...8 мм |
Задержка сигнала | Настраиваемая, 0,1...30 с |
Измерительная частота | 24 ГГц |
Потребляемая мощность | ≤1,6 Вт |
Напряжение питания | ~30...250 В 50...60 Гц
=20...35 В |
Выходной сигнал | DPDT, макс. ~250 В, 3A |

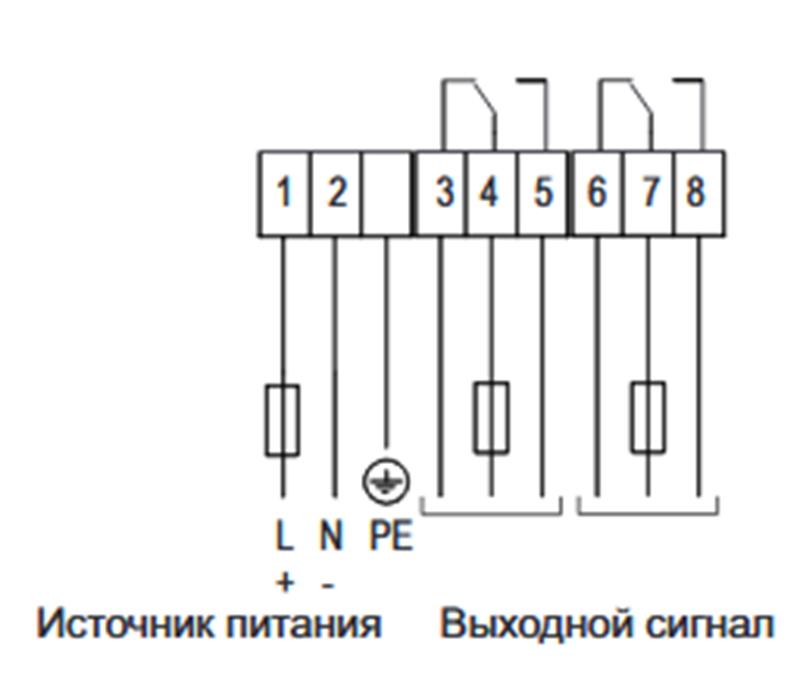

Электрическое присоединение
|
|

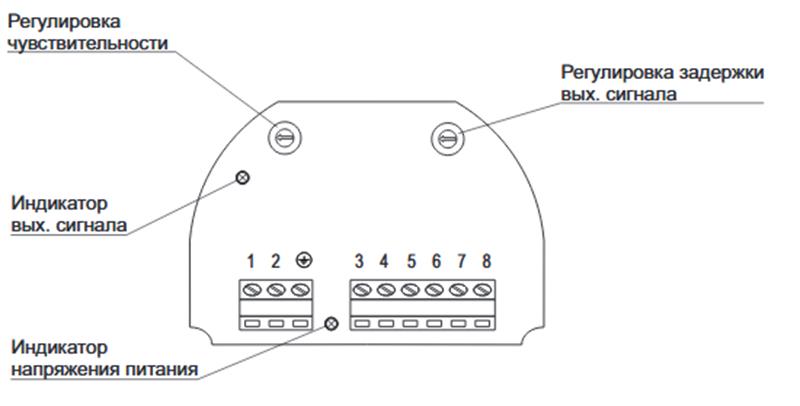

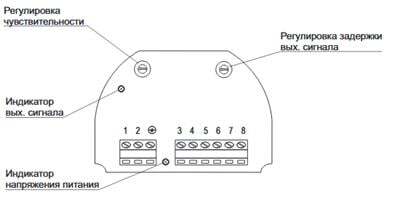

Лицевая панель
|
|
Монтаж |

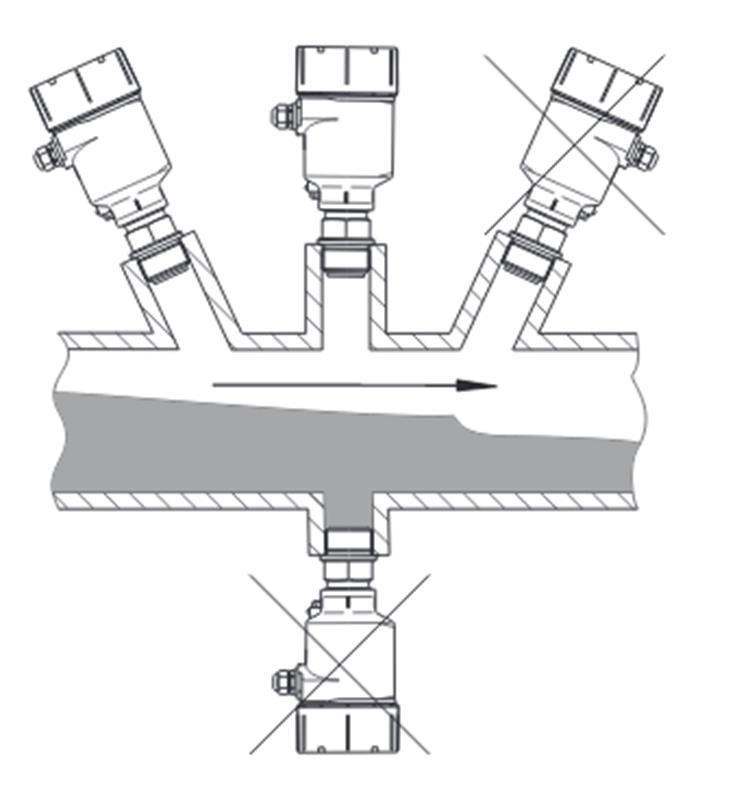

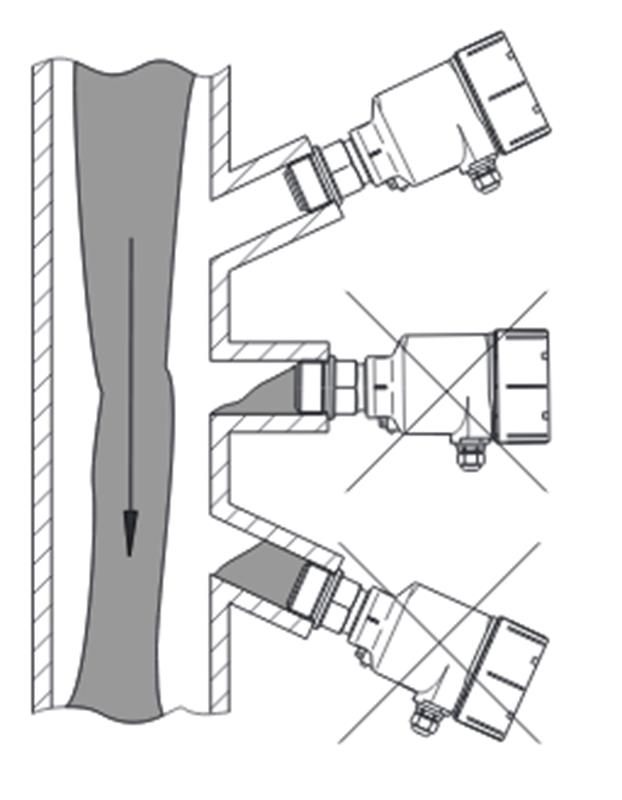

В горизонтальный трубопровод | В вертикальный трубопровод
|
| |
Габаритные размеры |

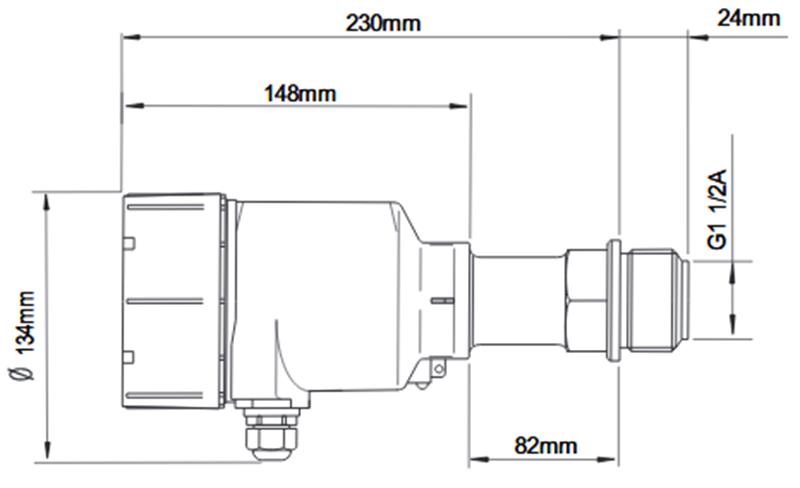

Стандартное исполнение
(макс. темп. процесса 150°C)
|
|

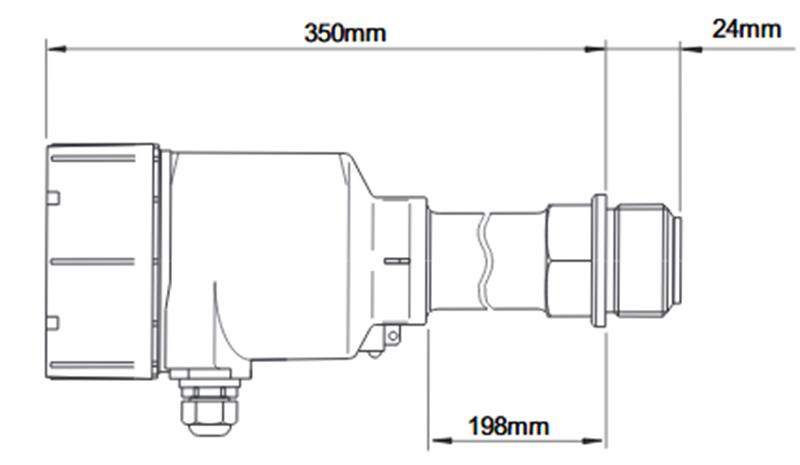

Выскотемпературное исполнение
(макс. темп. процесса 250°C) |
|
Версия 2020-06-11-ШАР
