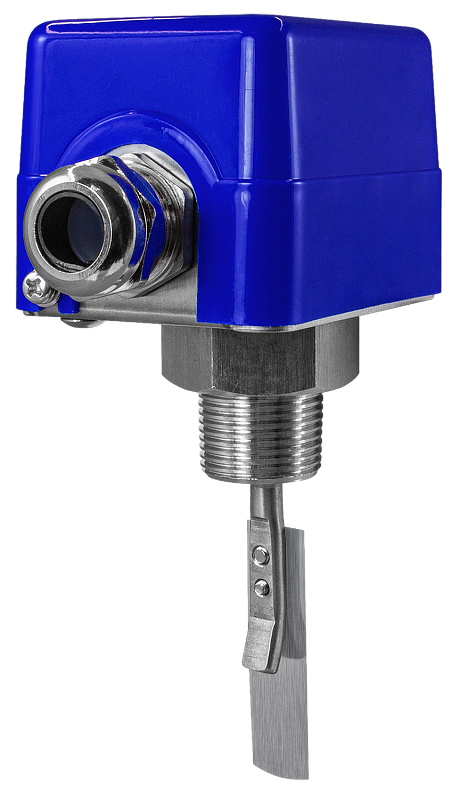

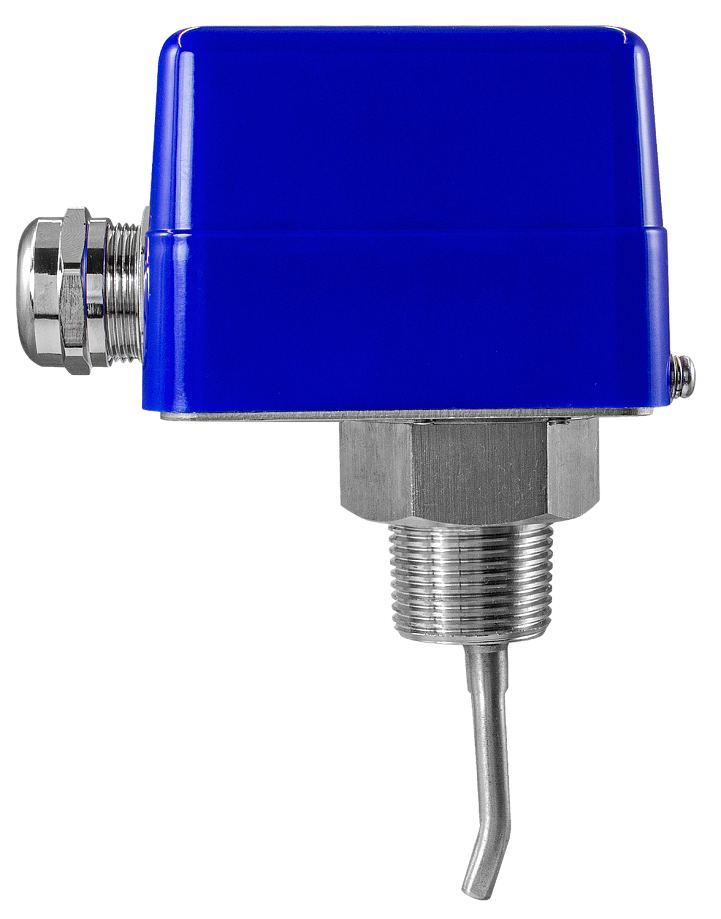

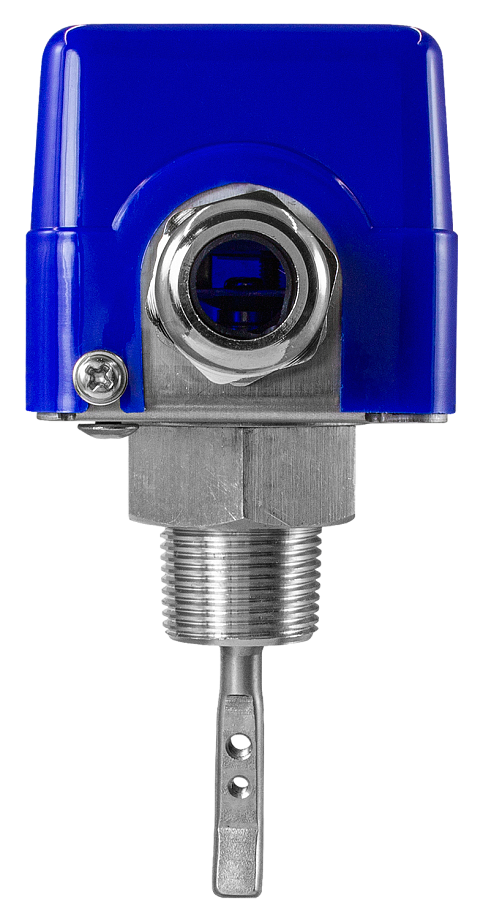

Реле потока лепестковое ДР-П-33

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,6 МПа
Температура рабочей среды: −25…+200°С
Расход: 20...1800 л/мин
Реле: ~8 А, 220 В, переключающий контакт
Присоединение: наруж. K½", K¾", K1"
Материал штуцера: нержавеющая сталь
Степень пылевлагозащиты: IP33

В закладки

12 124 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Реле потока лепестковое ДР-П-33 предназначено для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.

Особенности:

В комплект поставки входят сменные лепестки для труб диаметром от ¾" до 4" (ДР-П-33-15, ДР-П-33-20 – 3 лепестка); от ¾" до 6" (ДР-П-33-25 – 5 лепестков). При необходимости можно купить набор сменных лепестков отдельно
Подстроечный винт для изменения порога срабатывания реле
Материал крышки корпуса: полипропилен

Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22, БП-А-G1-30.

Технические характеристики:

Параметр	ДР-П-33-15	ДР-П-33-20	ДР-П-33-25
Рабочая среда	Вода, этиленгликоль и другие жидкости, неагрессивные к нерж. стали
Максимальное давление рабочей среды	1,6 МПа
Температура рабочей среды	−25…+200°С
Температура эксплуатации	−20...+60°С
Расход	20...1800 л/мин
Реле	~8 А, 220 В, переключающий контакт
Степень пылевлагозащиты	IP33
Материал штуцера	нержавеющая сталь
Материал крышки корпуса	полипропилен
Количество сменных лепестков	3		5
Присоединение	наруж. K½"	наруж. K¾"	наруж. K1"
Габаритные размеры без лепестков (В×Ш×Г)	133×95×63 мм
Сменные лепестки (В×Ш)	33×15 мм 60×15 мм 88×15 мм		36×27 мм 58×27 мм 88×27 мм 120×27 мм 150×27мм
Вес без лепестков	395 г	422 г	465 г

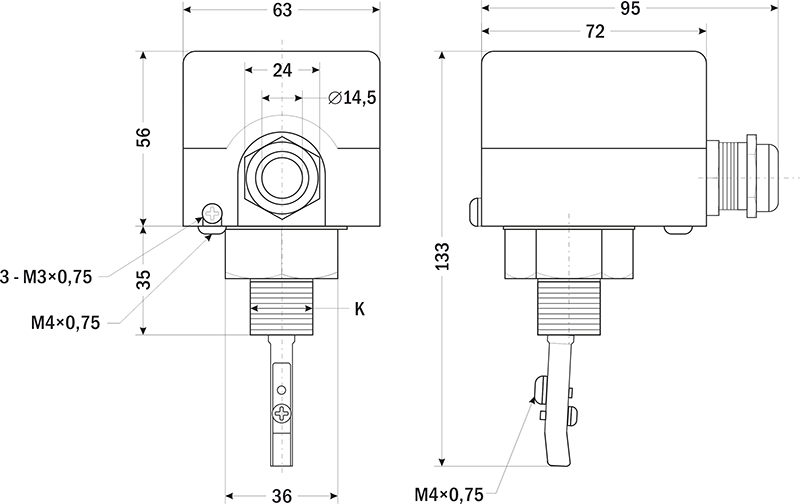

Габаритные размеры

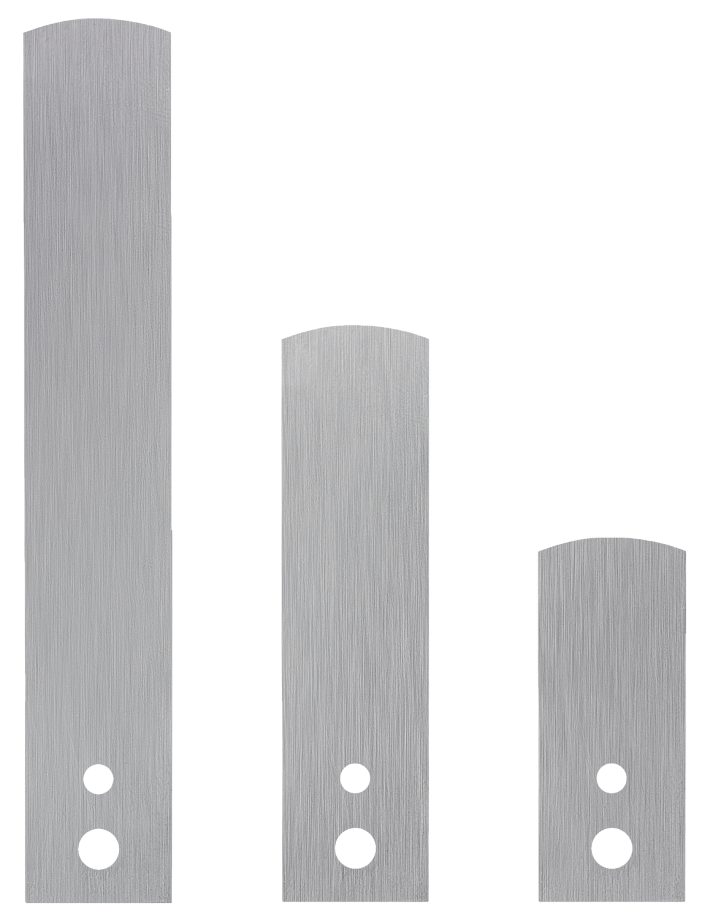

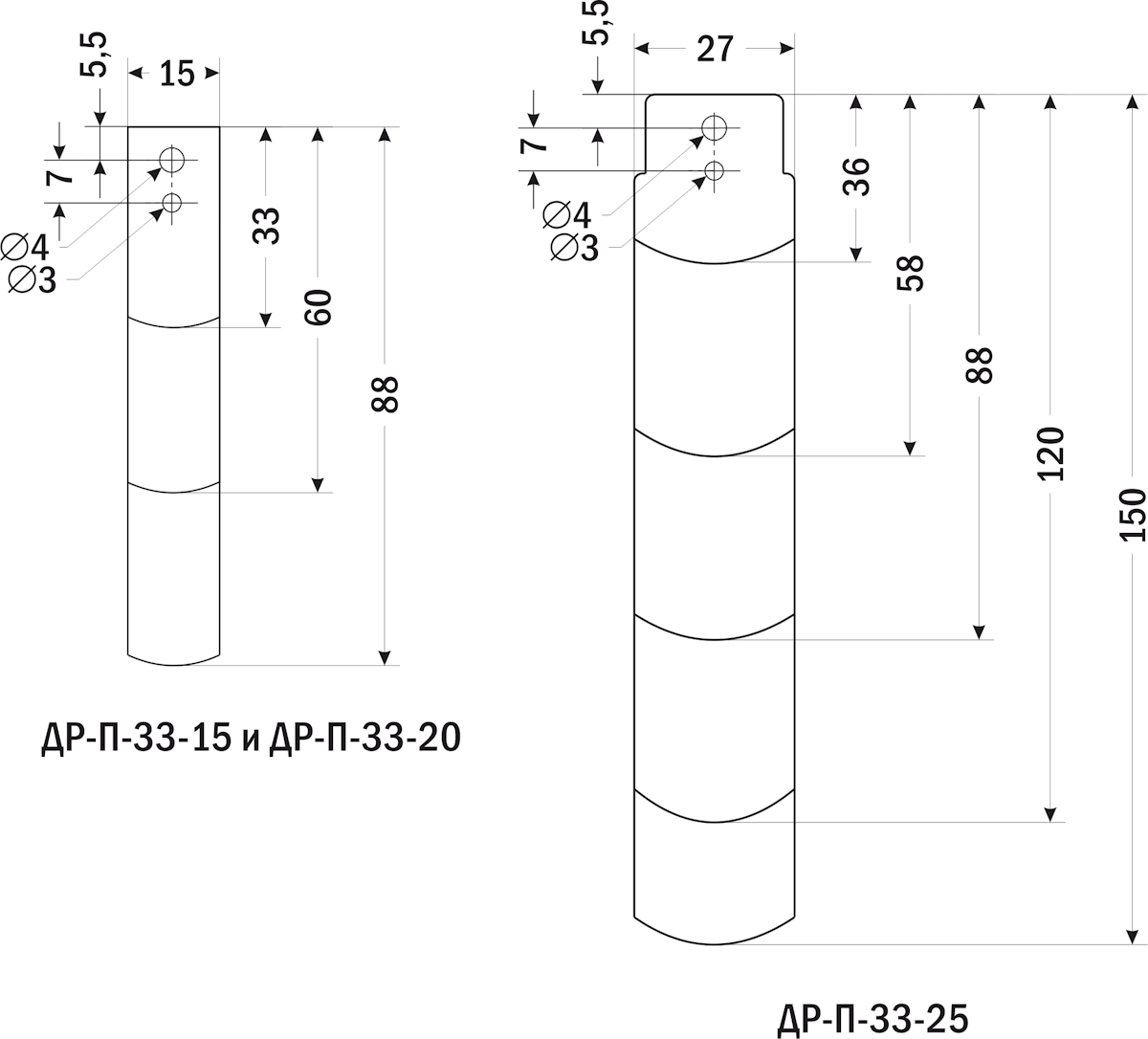

Сменные лепестки

Версия: 2024-02-16-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	06.11.2024	0.88 Мб

Артикул	Присоединение	Срок поставки	Стоимость
К1/2" К3/4" К1"

Артикул	Присоединение	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Присоединение	Срок поставки	Стоимость
M71168	К1/2"	Со склада	12124 руб. – +
M71170	К1"	Со склада	12124 руб. – +

Артикул	Присоединение	Срок поставки	Стоимость
M71168	К1/2"	Со склада	12124 руб. – +
M71169	К3/4"	Снято с производства	12124 руб. – +
M71170	К1"	Со склада	12124 руб. – +
