Реле потока лепестковое ДР-П-02

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1 МПа
Температура рабочей среды: +1...+100°С
Расход: 16...2800 л/мин
Реле: ~8 А, 220 В, переключающий контакт
Присоединение: наруж. K½", K¾", K1"
Материал штуцера: латунь
Степень пылевлагозащиты: IP65

В закладки

5 610 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Лепестковое реле потока предназначено для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и др. Прибор устанавливается в тройник трубопровода.
Данное устройство применяется для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации, в системах охлаждения жидкостей, жидкостных насосах, конденсаторах, системах горячего водоснабжения и других типах промышленного оборудования.

Особенности:

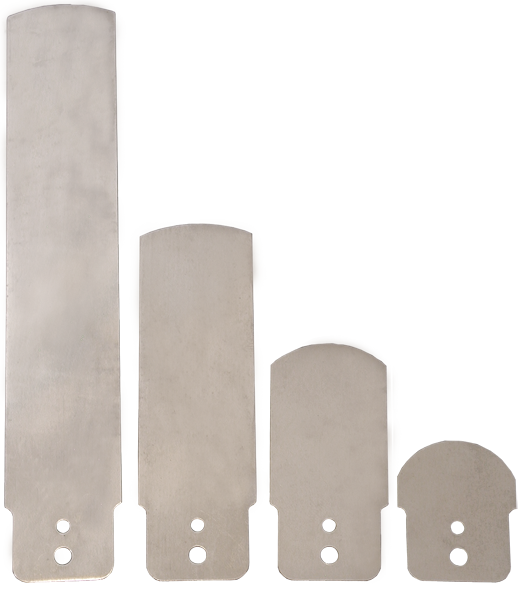

В комплекте 4 сменных лепестка из нержавеющей стали для труб диаметром от 1" до 8". При необходимости можно купить набор сменных лепестков отдельно
Возможность оперативного укорачивания лепестка на необходимую длину
Удобное изменение порога срабатывания реле поворотом настроечного винта
Простой монтаж
Материал крышки корпуса: пластик ABS

Принцип работы: Чувствительным элементом лепесткового реле является лепесток. Поток жидкости отклоняет лепесток, изменяя положение пружины. Перемещение пружины воздействует на реле, при этом замыкается одна пара контактов, вторая пара контактов разомкнута. Когда поток жидкости становится меньше уставки отключения, лепесток благодаря перемещению пружины возвращается в начальное положение, при этом замкнутые до этого контакты размыкаются, одновременно замыкается вторая пара контактов.

Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22, БП-А-G1-30

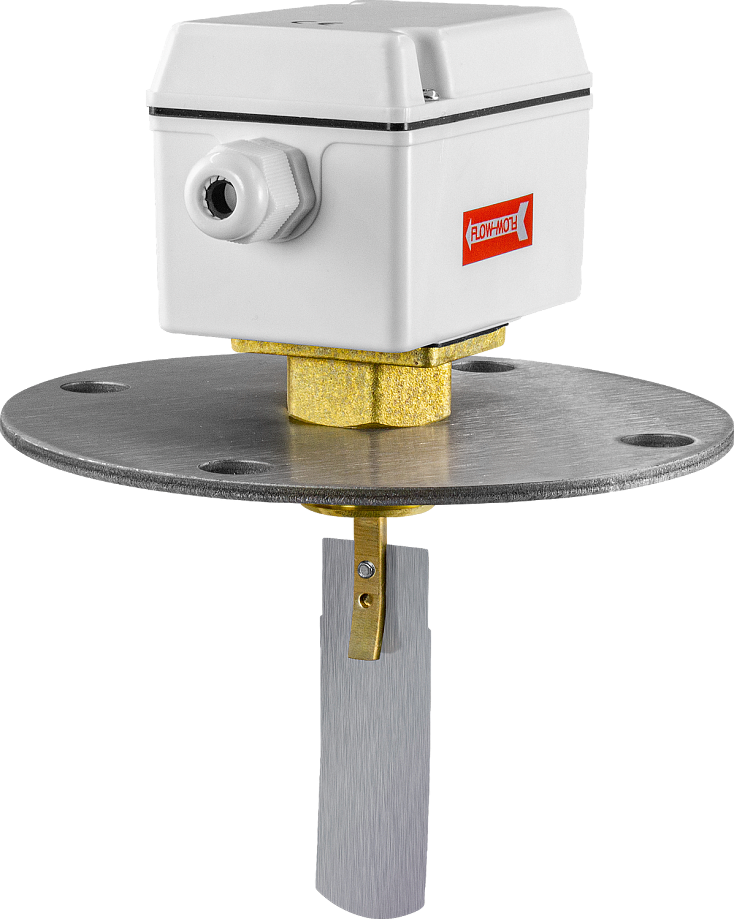

Для фланцевого присоединения реле с резьбой К1" используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)

Технические характеристики:

Параметр	ДР-П-02-15	ДР-П-02-20	ДР-П-02-25
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1 МПа
Температура рабочей среды	+1...+100°С
Температура эксплуатации	0...+60°С
Расход	16...2800 л/мин
Реле	~8 А, 220 В, переключающий контакт
Степень пылевлагозащиты	IP65
Материал штуцера	Латунь
Материал крышки корпуса	Пластик ABS
Материал лепестков	Нерж. сталь
Резьба наружная	K½"	K¾"	K1"
Размеры без лепестков (В×Ш×Г)	135×115×60 мм
Сменные лепестки (В×Ш)	33,5×25 мм 53×27 мм 83×27 мм 160×27 мм
Вес без лепестков	475 г

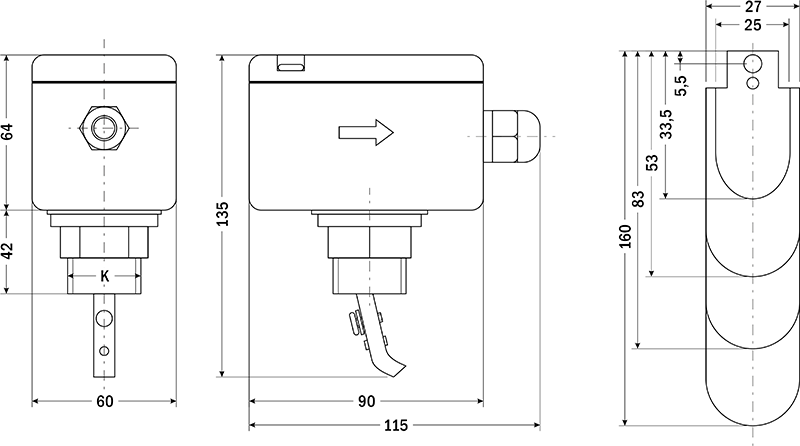

Габаритные размеры

Модель	K
ДР-П-02-15	K½"
ДР-П-02-20	K¾"
ДР-П-02-25	K1"

Габаритные размеры сменных лепестков

Версия: 2024-12-17-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.12.2024	1.3 Мб
Отказное письмо	11.10.2022	1.17 Мб
