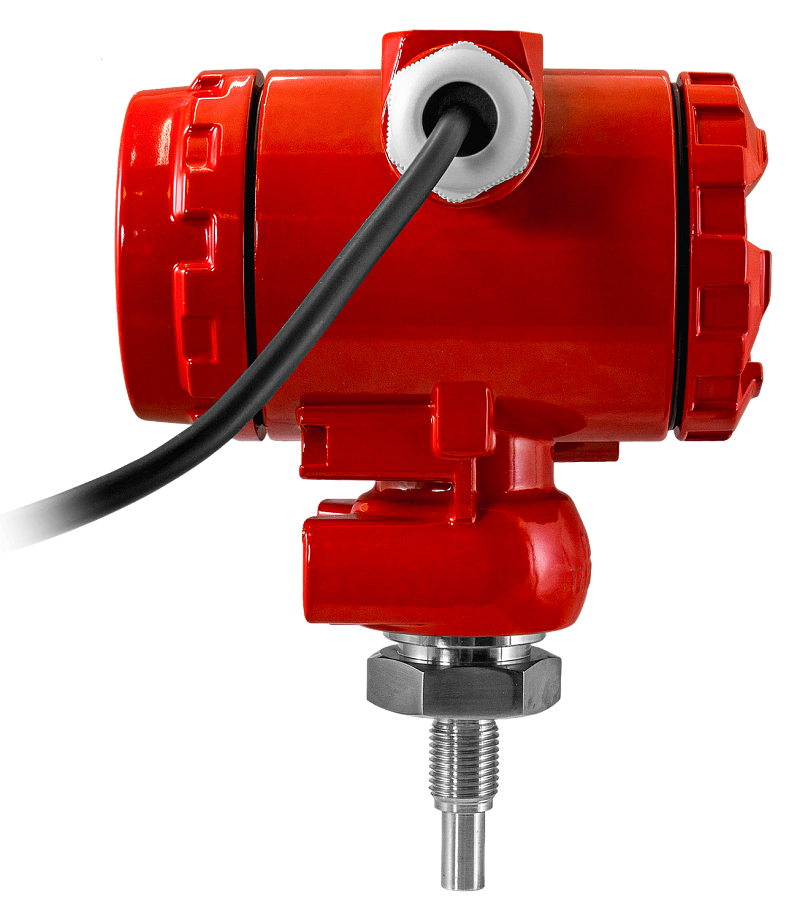

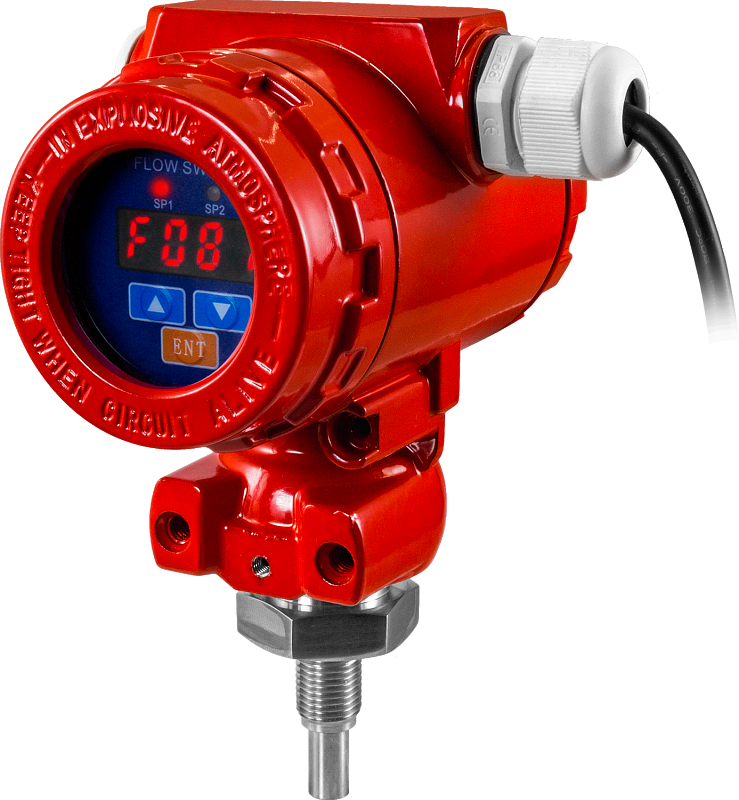

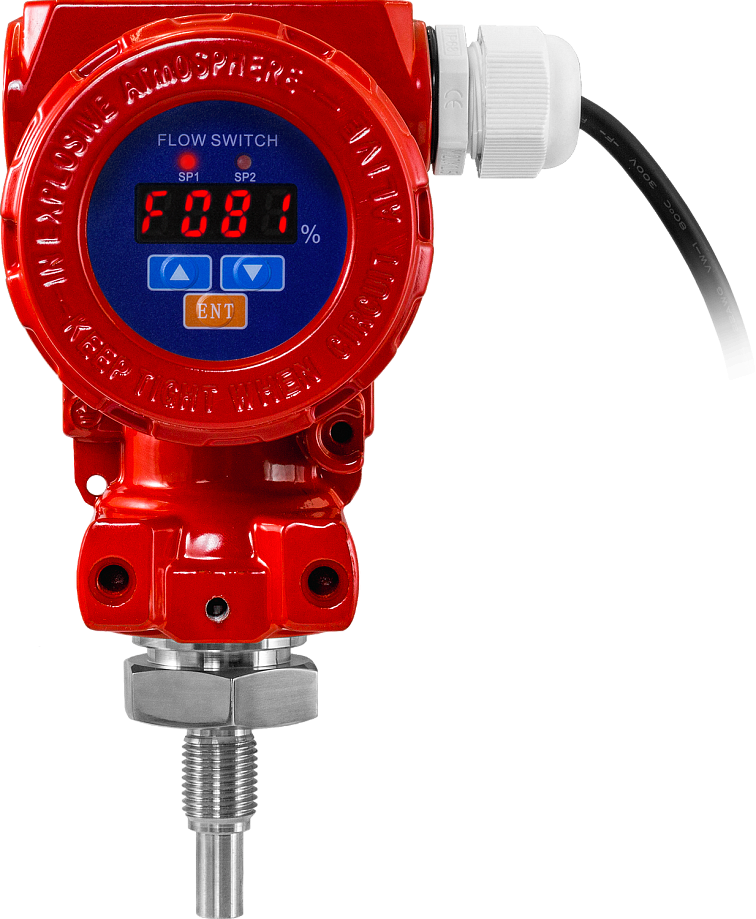

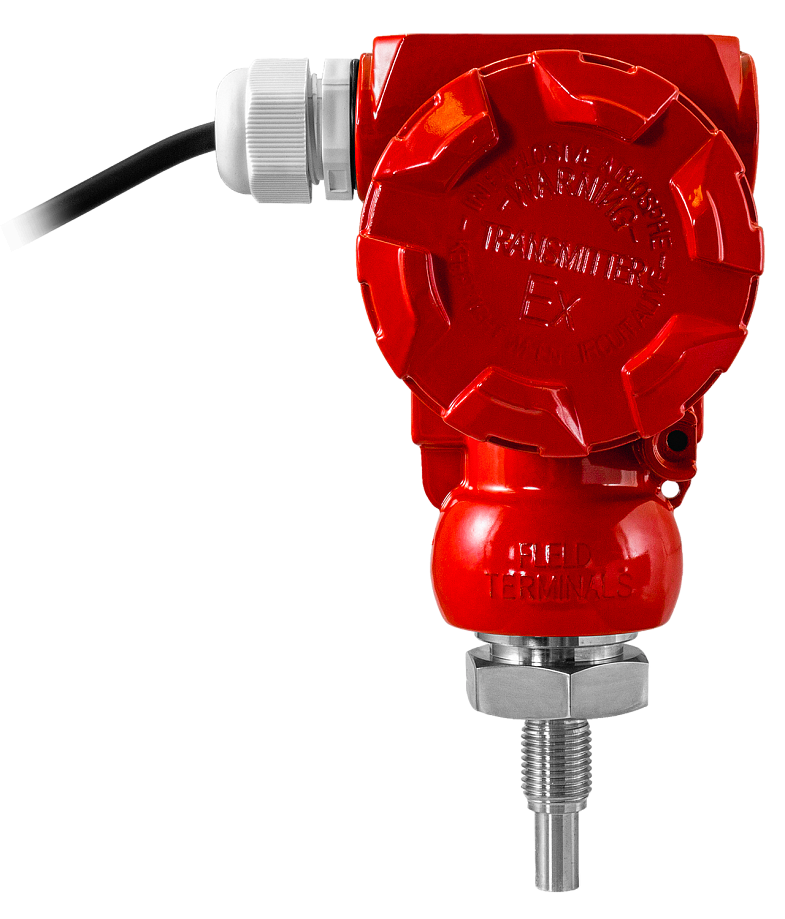

Тепловой сигнализатор потока и уровня жидкости ДР-ПТ-36

Арт: O39399

Прибор для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока, а также для регулирования уровня жидкости в резервуарах

Рабочая среда: воздух, вода и другие неагрессивные жидкости, масла
Максимальное давление рабочей среды: 10 МПа
Температура рабочей среды: −20...+100°С
Скорость потока: 0,03...3 м/с, 2...30 м/с
Четырехразрядный СД-дисплей
Выход: реле ~5 А, 220 В
Присоединение: наруж. G¼"
Питание: ~220 В
Взрывозащита: Ex d IIB T5 Gb
Материал корпуса и датчика: нержавеющая сталь
Монтажное положение: горизонтальное, вертикальное
Cтепень пылевлагозащиты: IP67

В закладки

20 925 руб. Наличие: Ожидается 2024.12.09

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Сигнализатор ДР-ПТ-36 предназначен для контроля наличия потока воздуха, воды или масел в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока, а также для регулирования уровня жидкости в резервуарах, в том числе находящихся под избыточным давлением.
Прибор определяет величину потока жидкости по скорости остывания нагревательного элемента. Чувствительный элемент датчика включает в себя нагреватель со встроенным датчиком температуры и отдельный термодатчик для измерения температуры контролируемого вещества. При отсутствии потока в трубе нагреватель прибора поддерживает заданную температуру. Появление потока ведет к отдаче тепла нагревателя и снижению его температуры, что фиксируется встроенным в него датчиком температуры.
Сигнализаторы наиболее эффективны для контроля уровня теплоемких сред, прежде всего – водных растворов с наличием пены, где применение контактных сигнализаторов вызывает трудности. Также использование тепловых сигнализаторов предпочтительно на растворах со значительным изменением удельной электропроводности и на дистиллированной воде

Применение:

Контроль появления и остановки потока в трубе
Предотвращение «сухого хода» оборудования
Контроль подачи рабочей жидкости в системе
Контроль наличия хладагента в охлаждающих установках
Контроль прохождения жидкости или газа в трубопроводе
Автоматизация процессов управления системами подачи и откачки жидкости и т.д.

Особенности:

Работа c высоким давлением до 10 МПа
Может использоваться в качестве сигнализатора границы раздела двух фаз, отличающихся теплоемкостью, или для определения границы раздела «жидкость-пена»
Подходит для труб различного диаметра
Простой монтаж в любой точке трубы, горизонтально или вертикально
Низкий перепад давления в месте установке датчика (не более 10 %)
Защита от обратной полярности, короткого замыкания, перегрузки
Большая надежность и ресурс работы, чем у механических реле потока, так как отсутствуют подвижные части: лопасти или крыльчатки, которые быстро выходят из строя.

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1/4-20.

Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
Для повышения точности и надежности работы датчика необходимо проводить фильтрацию жидкости, например с помощью фильтров механической очистки и периодически очищать измерительный элемент от загрязнений.

*Расшифровка маркировки взрывозащиты Ex d IIB T5 Gb:

0 (пусто) - специальное взрывобезопасное оборудование, включающее особые меры и средства защиты от взрыва.
Ex – знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность.
d – тип взрывозащиты: взрывонепроницаемая оболочка.
IIB – категория взрывоопасной смеси: газы с энергией поджигания 60...180 мкДж (пропан, этилен и т.п.).
Т5 – температурный класс: температура самовоспламенения газа +100...+135˚С, допускается применение для классов Т1-Т5.
Gb – степень взрывозащиты: оборудование обеспечивает необходимый уровень взрывозащиты при нормальном режиме эксплуатации и ожидаемых или редких неисправностях

Схемы монтажа
Вертикальная установка	Горизонтальная установка	Установка в изогнутую трубу

Направление потока при любом виде установки не имеет значения

Технические характеристики:

Параметр	Значение
Рабочая среда	Воздух, вода и другие неагрессивные жидкости
Max давление рабочей среды	10 МПа
Температура рабочей среды	−20...+100°С
Скорость потока	0,03...3 м/с (вода, масло) 2...30 м/с (воздух)
Погрешность	±0,01...0,1 м/с
Реле	~5 А, 220 В
Питание	~220 В
Взрывозащита	Ex d IIB T5 Gb
Потребляемый ток	< 100 мА
Время прогрева до начала работы	5 мин
Периодичность обновления состояния выходного реле	1...10 с
Max температурный градиент среды	15 К/мин
Присоединение	Наруж. G¼"
Высота символов	7 мм
Длина датчика (L)	15 мм
Диаметр датчика (D)	8 мм
Степень пылевлагозащиты	IP67
Материал корпуса и датчика	Нержавеющая сталь
Длина кабеля	0,7 м погрешность длины кабеля ±3%

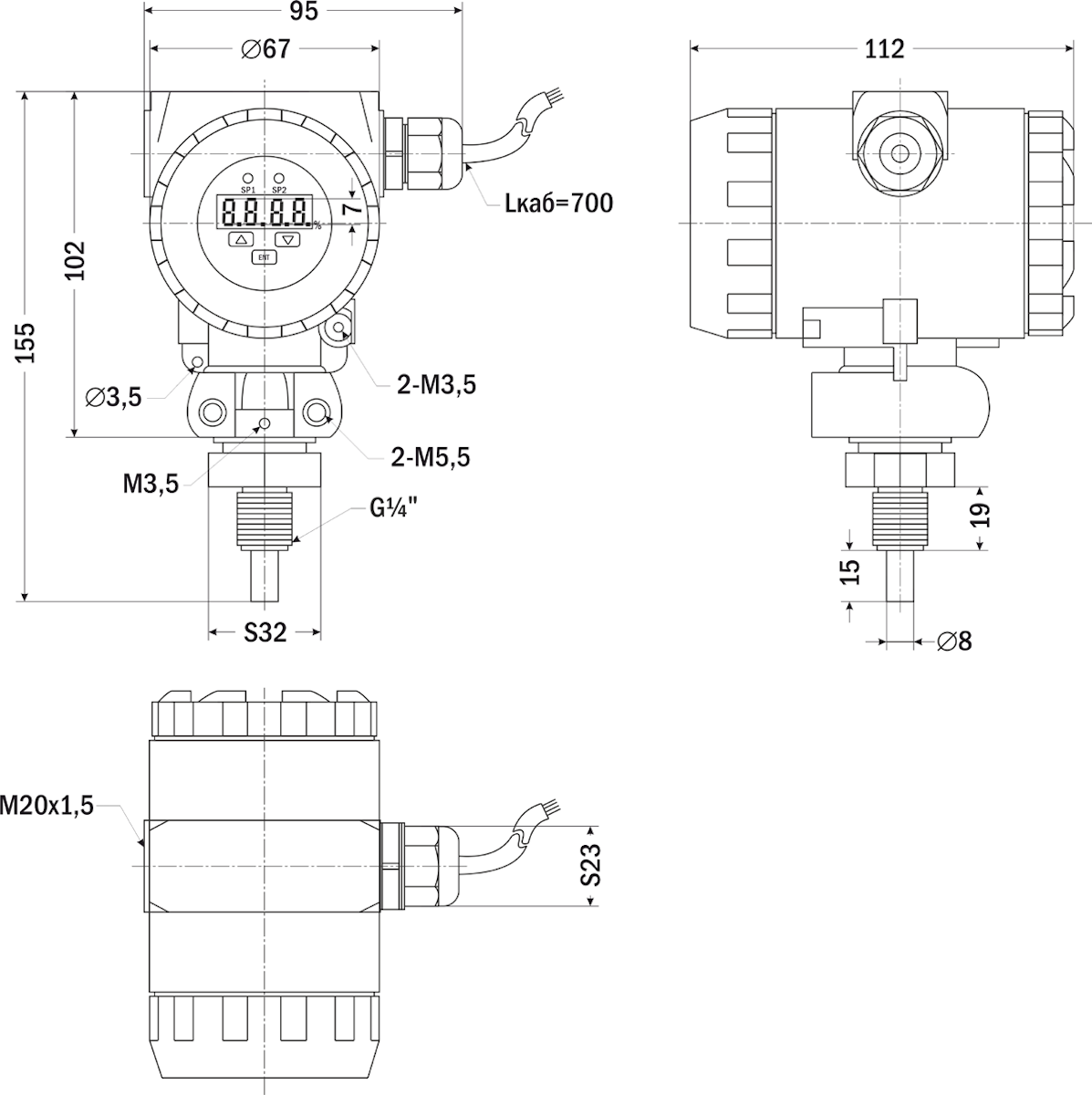

Габаритные размеры	155×95×112 мм
Вес	858 г
