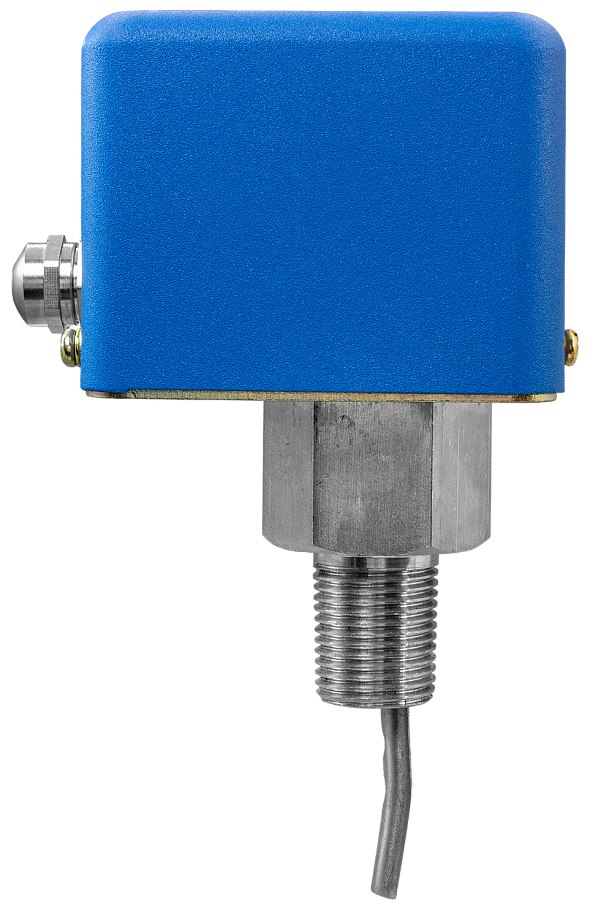

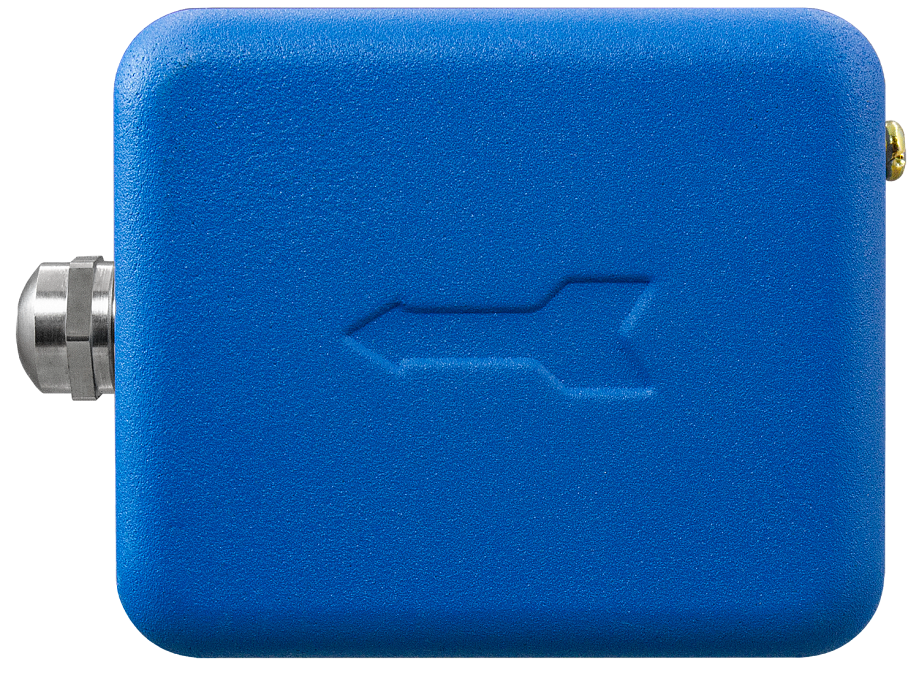

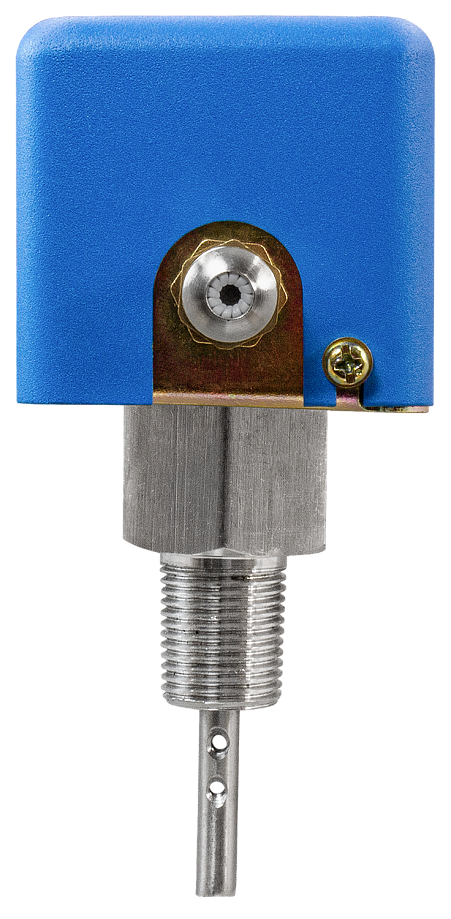

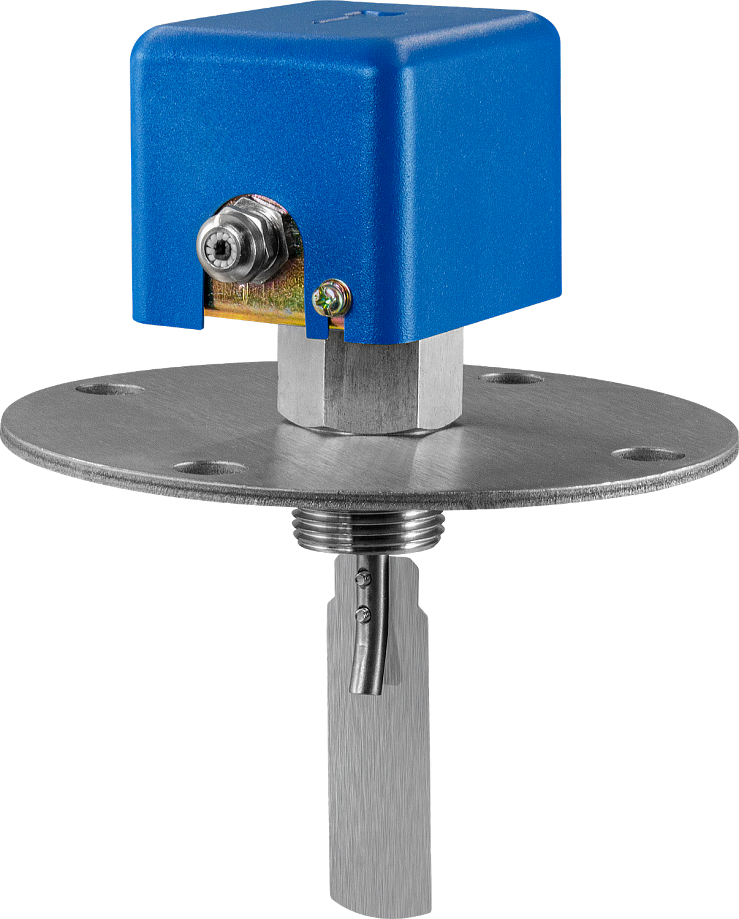

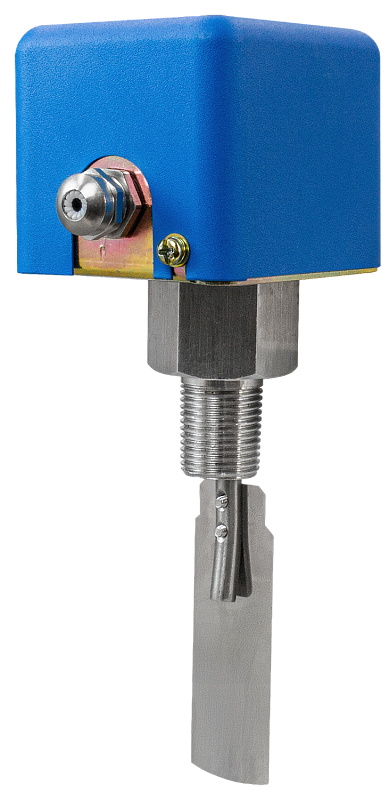

Реле потока лепестковое ДР-П-35

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,6 МПа
Температура рабочей среды: −25…+250°С
Расход: 20...1800 л/мин
Реле: ~3 А, 220 В, переключающий контакт
Присоединение: наруж. K½, K¾", K1"
Материал штуцера: нержавеющая сталь
Материал крышки корпуса: нержавеющая сталь
Степень пылевлагозащиты: IP33

В закладки

12 946 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Реле потока лепестковое ДР-П-35 предназначено для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.

Особенности:

Подходит для высокотемпературных сред до +250°С

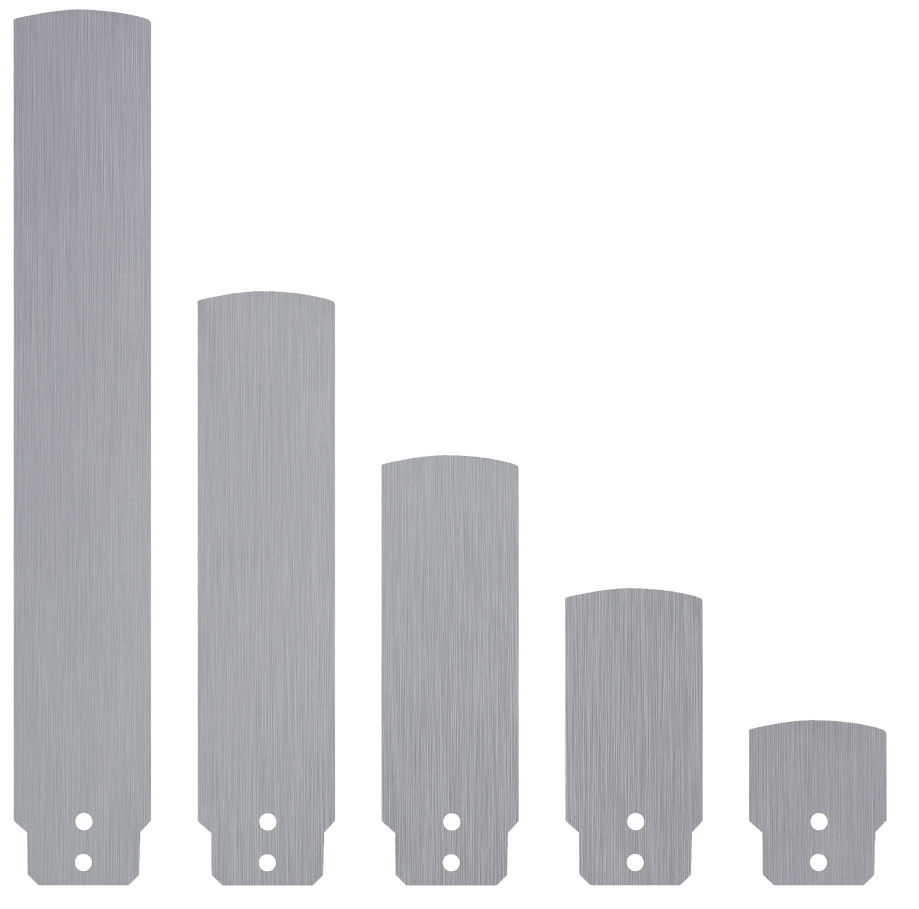

В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6".
Подстроечный винт для изменения порога срабатывания реле

Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22, БП-А-G1-30.

Технические характеристики:

Параметр	Значение
Параметр	ДР-П-35-15	ДР-П-35-20	ДР-П-35-25
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,6 МПа
Температура рабочей среды	−25…+250°С
Температура эксплуатации	−20…+80°С
Расход	20...1800 л/мин
Реле	~3 А, 220 В, переключающий контакт
Резьба наружная	K½"	K¾"	K1"
Материал штуцера	Нержавеющая сталь
Материал крышки корпуса	Нержавеющая сталь
Количество сменных лепестков	5 шт.
Степень пылевлагозащиты	IP33
Габаритные размеры без лепестков	149×95×65 мм
Габаритные размеры лепестков	32×25 мм 56×25 мм 84×25 мм 108×25 мм 160×25 мм
Вес	542 г	572 г	636 г

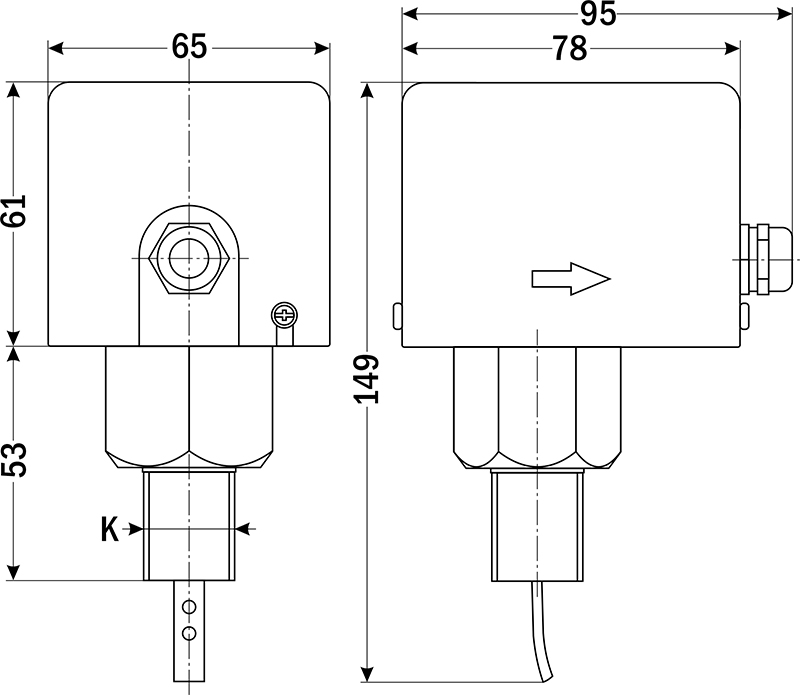

Габаритные размеры

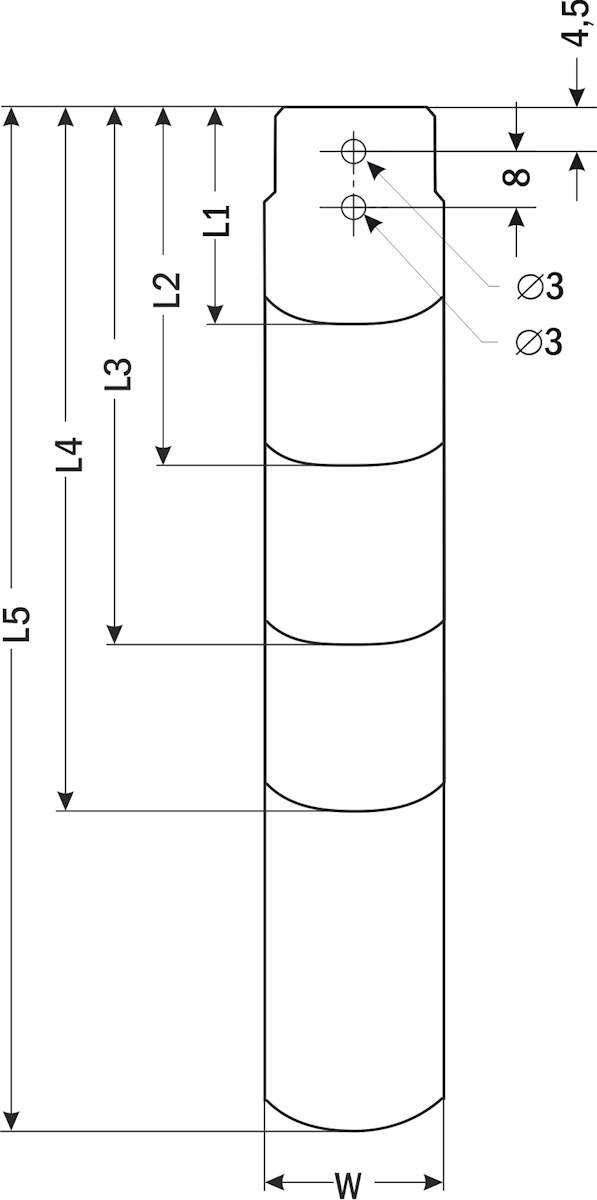

Сменные лепестки

Размеры, мм	ДР-П-35
L1	32
L2	56
L3	84
L4	108
L5	160
W	25

Версия: 2024-02-16-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.12.2024	0.99 Мб
Отказное письмо	11.10.2022	1.17 Мб

Артикул	Присоед.резьба	Срок поставки	Стоимость
К1/2" К3/4" К1"

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
N41792	ДР-П-35-15	К1/2"	Со склада	12946 руб. – +
N41793	ДР-П-35-20	К3/4"	Со склада	12946 руб. – +
N41794	ДР-П-35-25	К1"	Со склада	12946 руб. – +

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
N41792	ДР-П-35-15	К1/2"	Со склада	12946 руб. – +
N41793	ДР-П-35-20	К3/4"	Со склада	12946 руб. – +
N41794	ДР-П-35-25	К1"	Со склада	12946 руб. – +
