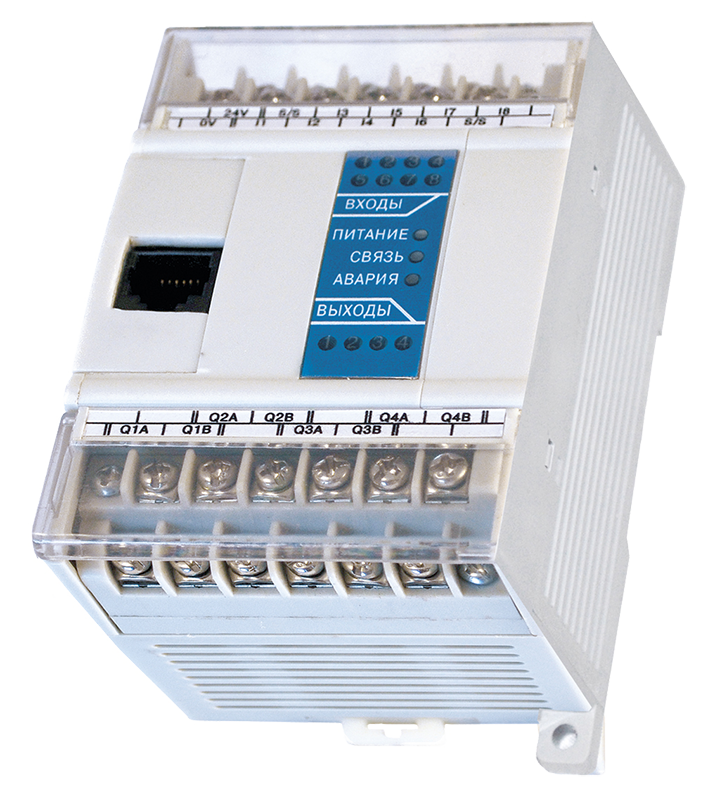

Программируемое реле ОВЕН ПР110
Прибор для построения простейших автоматизированных систем управления на основе релейной логики
- Тип дискретных входов: коммутационные устройства, датчики
- Тип дискретных выходов: электромагнитное реле
- Количество дискретных входов: до 12
- Количество дискретных выходов: до 8
- Внутренний таймер
- Часы реального времени (опция)
- Индикация: светодиодная
- Монтаж: на DIN-рейку, стандарт 6S
Программируемое реле ОВЕН ПР110 предназначено для построения простейших автоматизированных систем управления на основе релейной логики. ПР110 может быть использовано при создании систем: релейной защиты и контроля; управления наружным и внутренним освещением, освещением витрин; управления технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами); конвейерных систем; управления подъемниками, парковочными автоматами и т. д. Особенности:
- Создание любого алгоритма работы под потребности клиента
- Интуитивно понятная среда программирования EasyLogic
- Расширенные диапазоны рабочих температур: −20...+55°С

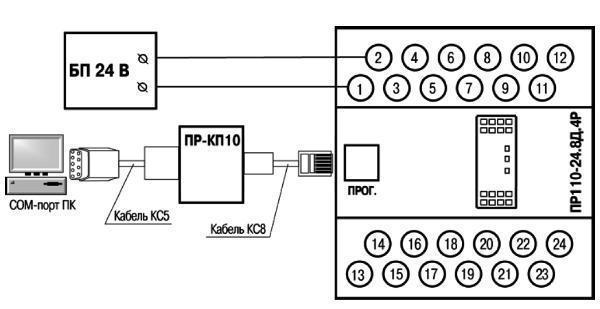

Внимание! Программирование реле ОВЕН ПР110 возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.

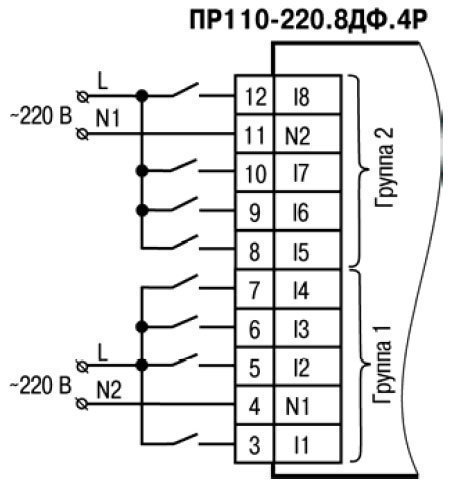

Дискретные входы:
| Параметр | ПР110-220.8ДФ.4Р | ПР110-220.12ДФ.8Р | ПР110-24.8Д.4Р | ПР110-24.12Д.8Р |
| Количество дискретных входов | 8 | 12 | 8 | 12 |
| Тип датчика дискретного входа | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
| Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)

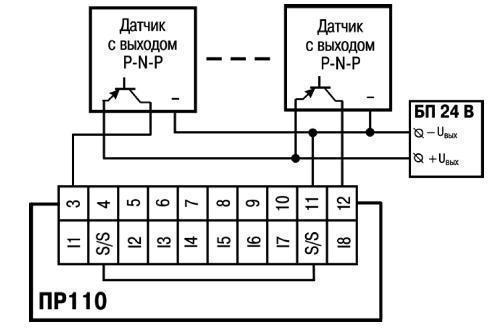

Датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором | ||
| Напряжение питания дискретных входов | ~90...264 В
| =21...27 В
| ||
| Максимальный ток дискретного входа | Не более 9 мА
| Не более 9 мА
| ||
| Ток «логической единицы» | 0,3...1,2 мА
| 3,5...9 мА
| ||
| Ток «логического нуля» | 0...0,7 мА
| 0...0,5 мА
| ||
| Уровень сигнала, соответствующий логической единице на дискретном входе | 110...264 В
| 110...264 В | 9...27 В | |
| Уровень сигнала, соответствующий логическому нулю на дискретном входе | 0...20 В
| 0...2 В
| ||
| Гальваническая развязка | Групповая
| |||
| Электрическая прочность изоляции | 1500
| |||
| Параметр
| Значение
| |||
| Количество дискретных выходов | 4 | 8 | 4 | 8 |
| Тип выходного элемента | Электромагнитное реле
| |||
| Допустимый ток нагрузки | Не более 3 А при напряжении не более ~250 В переменного тока и cos j = 1
Не более 5 А при напряжении не более 30 В постоянного тока Не менее 10 мА при 5 В постоянного тока | |||
| Механический ресурс реле | Не менее 5 000 000 циклов
| |||
| Электрический ресурс реле | Не менее 200 000 циклов
| |||
| Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно | Не более 10 мс
| |||
| Гальваническая развязка | Индивидуальная
| |||
| Электрическая прочность изоляции | 1500 В
| |||
| Параметр | Значение |
| Среда программирования | OWEN EasyLogic, OWEN logic |
| Интерфейс программирования | UART
|
| Напряжение питания постоянного тока | =21...27 В (номинальное напряжение =24 В) |
| Скорость обмена данными | 9600 бит/с
|
| Длина слова данных | 8
|
| Количество стоп-бит | 1
|
| Напряжение питания переменного тока | ~90...264 В
(номинальное напряжение ~110...220 В, частота 47...63 Гц) |
| Потребляемая мощность | ≤ 6 ВА |
| Индикация состояния входов/выходов | Светодиодная, на передней панели |
| Тип корпуса | Корпус для настенного крепления или крепления на DIN-рейку шириной 35 мм |
| Монтаж | на DIN-рейку, стандарт 6S |
| Габаритные размеры | (63×110×73) ± 1 мм |
| Степень защиты корпуса | IP20 |
| Масса прибора | ≤0,5 кг |

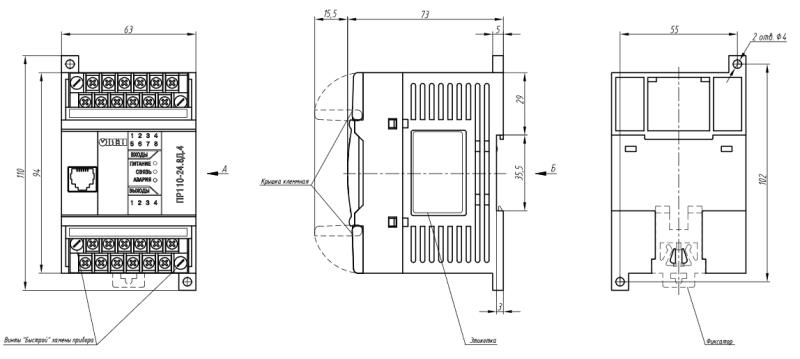

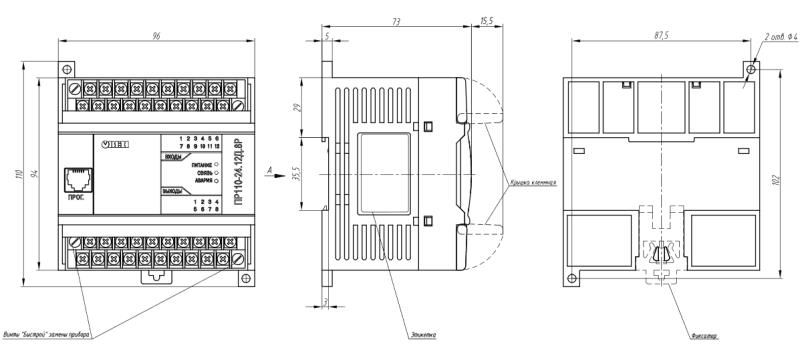

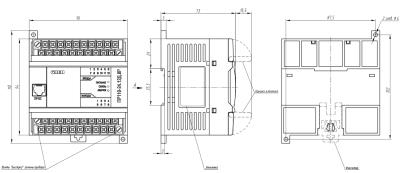

| Габаритные размеры
| |
 |  |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 0.44 Мб |  |
| Сертификат соответствия | 08.10.2012 | 0.48 Мб |  |
| Руководство пользователя | 30.04.2013 | 1.14 Мб | |
| Руководство пользователя | 06.05.2013 | 0.91 Мб | |
| Прошивка на ОВЕН ПР-110 | 08.10.2012 | 2.82 Мб |  |
| Программа «OWEN Logic» | 29.01.2019 | 15.02 Мб | |
| Программа «OWEN Logic» | 20.01.2013 | 28.26 Мб | |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Питание,В
|
Вход | Выход | Часы реального времени | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Питание,В
|
Вход | Выход | Часы реального времени | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| F90298 | ПР110-220.12ДФ.8Р-Ч | 220 | 12 дискретных фазовых | 8Р, ~5А х 220В | Есть | Со склада | 14280 руб. |
| F90302 | ПР110-220.12ДФ.8Р | 220 | 12 дискретных фазовых | 8Р, ~5А х 220В | Нет | Со склада | 13980 руб. |
| F90300 | ПР110-220.8ДФ.4Р | 220 | 8 дискретных фазовых | 4Р, ~5А х 220В | Нет | Со склада | 11520 руб. |
| F90301 | ПР110-24.12Д.8Р | 24 | 12 дискретных | 8Р, ~5А х 220В | Нет | Со склада | 13980 руб. |
| F90299 | ПР110-24.8Д.4Р | 24 | 8 дискретных | 4Р, ~5А х 220В | Нет | Со склада | 11520 руб. |
| Артикул | Модель |
Питание,В
|
Вход | Выход | Часы реального времени | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| F90298 | ПР110-220.12ДФ.8Р-Ч | 220 | 12 дискретных фазовых | 8Р, ~5А х 220В | Есть | Со склада | 14280 руб. |
| F90302 | ПР110-220.12ДФ.8Р | 220 | 12 дискретных фазовых | 8Р, ~5А х 220В | Нет | Со склада | 13980 руб. |
| F90296 | ПР110-220.8ДФ.4Р-Ч | 220 | 8 дискретных фазовых | 4Р, ~5А х 220В | Есть | 2...4 недели | 11820 руб. |
| F90300 | ПР110-220.8ДФ.4Р | 220 | 8 дискретных фазовых | 4Р, ~5А х 220В | Нет | Со склада | 11520 руб. |
| F90297 | ПР110-24.12Д.8Р-Ч | 24 | 12 дискретных | 8Р, ~5А х 220В | Есть | 2...4 недели | 14280 руб. |
| F90301 | ПР110-24.12Д.8Р | 24 | 12 дискретных | 8Р, ~5А х 220В | Нет | Со склада | 13980 руб. |
| F90295 | ПР110-24.8Д.4Р-Ч | 24 | 8 дискретных | 4Р, ~5А х 220В | Есть | 2...4 недели | 11820 руб. |
| F90299 | ПР110-24.8Д.4Р | 24 | 8 дискретных | 4Р, ~5А х 220В | Нет | Со склада | 11520 руб. |
