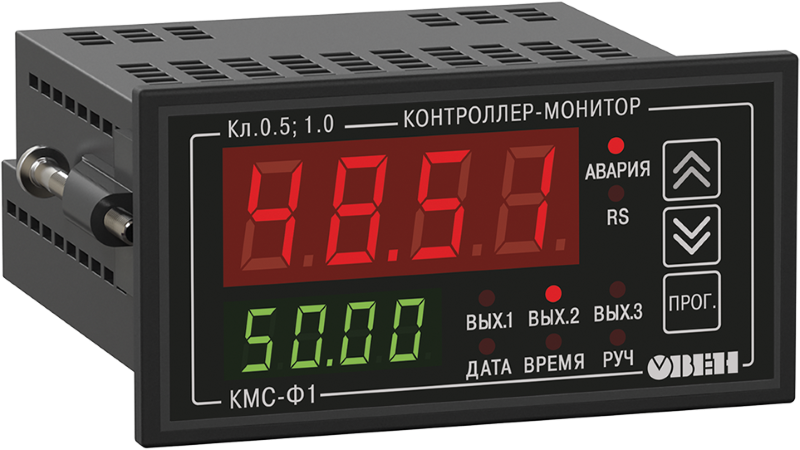

Контроллер-монитор сети ОВЕН КМС-Ф1

Прибор для измерения и отображения действующих значений напряжения и тока, частоты первой гармоники однофазной электрической сети

Питание: ~90…264 В
Количество каналов: 2
Защита: IP54 (со стороны передней панели), IP00 (со стороны клеммной колодки)

В закладки

от 16 200 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Прибор КМС-Ф1предназначен для измерения и отображения действующих значений напряжения и тока, частоты первой гармоники однофазной электрической сети. Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Особенности:

вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,

отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,

передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,

взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);

возможность ручного управления ВУ;
индикация аварийной ситуации

Технические характеристики:

Параметр	Значение
Питание	~90…264 В
Мощность	10 ВА
Время измерения параметров	≤ 1 с
Сопротивление канала измерения напряжения	500 кОм
Сопротивление канала измерения тока	0,02 Ом
Интерфейс	RS-485
Протоколы связи	ModBus-RTU; ModBus-ASCII; OWEN
Время установления рабочего режима прибора	≤ 5 мин
Габаритные размеры	48×96×100 мм
Вес	250 г

Характеристики измеряемых и вычисляемых параметров:

Параметр	Прямое подключение	Подключение с помощью трансформатора	Погрешность
Переменное напряжение	40…400 В	40…4×10⁶В	±0,5%
Переменный ток	0,2…5 А	2×10^-2…5×10⁵A	±0,5%
Активная мощность	20…2000 Вт	20…2×10⁷Вт	±1%
Реактивная мощность	20…2000 вар	20…2×10⁷вар	±1%
Полная мощность	20…2000 Вт	20…2×10⁷Вт	±1%
Частота	45…65 Гц	45…65 Гц	±0,5%
Коэффициент мощности	0…1	0…1	±2*%
Активная энергия	0…4×10⁶ кВт/ч	0…4×10¹² кВт/ч	±0,5%
Реактивная энергия	0…4×10⁶ кВт/ч	0…4×10¹² кВт/ч	±0,5%
Полная энергия	0…4×10⁶ кВт/ч	-	±0,5%

* – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт(Вар, ВА) значение основной погрешности измерения не более 5%.

Версия: 2014-11-05-БАВ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.11.2014	0.69 Мб

Артикул	Модель	Срок поставки	Стоимость
КМС-Ф1.Щ2.Р КМС-Ф1.Щ2.РИУ КМС-Ф1.Щ2.РРК КМС-Ф1.Щ2.РРТ КМС-Ф1.Щ2.УРИ КМС-Ф1.Щ2.РКТ КМС-Ф1.Щ2.КСИ КМС-Ф1.Щ2.У КМС-Ф1.Щ2.РКИ КМС-Ф1.Щ2.РТИ КМС-Ф1.Щ2.РТТ КМС-Ф1.Щ2.РРИ КМС-Ф1.Щ2.РКС КМС-Ф1.Щ2.РИИ КМС-Ф1.Щ2.Т КМС-Ф1.Щ2.И КМС-Ф1.Щ2.РТУ

Артикул	Модель	Модель	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Модель	Срок поставки	Стоимость
G50673	ОВЕН КМС-Ф1.Щ2.Р	КМС-Ф1.Щ2.Р	2...4 недели	16200 руб. – +
G50674	ОВЕН КМС-Ф1.Щ2.РИУ	КМС-Ф1.Щ2.РИУ	2...4 недели	16808 руб. – +
G50675	ОВЕН КМС-Ф1.Щ2.РРК	КМС-Ф1.Щ2.РРК	2...4 недели	16808 руб. – +
G50676	ОВЕН КМС-Ф1.Щ2.РРТ	КМС-Ф1.Щ2.РРТ	2...4 недели	16808 руб. – +
G50677	ОВЕН КМС-Ф1.Щ2.УРИ	КМС-Ф1.Щ2.УРИ	2...4 недели	16808 руб. – +
G50678	ОВЕН КМС-Ф1.Щ2.РКТ	КМС-Ф1.Щ2.РКТ	2...4 недели	16808 руб. – +
G50679	ОВЕН КМС-Ф1.Щ2.КСИ	КМС-Ф1.Щ2.КСИ	2...4 недели	16808 руб. – +
G50680	ОВЕН КМС-Ф1.Щ2.У	КМС-Ф1.Щ2.У	2...4 недели	16808 руб. – +
G50681	ОВЕН КМС-Ф1.Щ2.РКИ	КМС-Ф1.Щ2.РКИ	2...4 недели	16808 руб. – +
G50682	ОВЕН КМС-Ф1.Щ2.РТИ	КМС-Ф1.Щ2.РТИ	2...4 недели	16808 руб. – +
G50683	ОВЕН КМС-Ф1.Щ2.РТТ	КМС-Ф1.Щ2.РТТ	2...4 недели	16808 руб. – +
G50684	ОВЕН КМС-Ф1.Щ2.РРИ	КМС-Ф1.Щ2.РРИ	2...4 недели	16808 руб. – +
G50685	ОВЕН КМС-Ф1.Щ2.РКС	КМС-Ф1.Щ2.РКС	2...4 недели	16808 руб. – +
G50686	ОВЕН КМС-Ф1.Щ2.РИИ	КМС-Ф1.Щ2.РИИ	2...4 недели	16808 руб. – +
G50687	ОВЕН КМС-Ф1.Щ2.Т	КМС-Ф1.Щ2.Т	2...4 недели	16200 руб. – +
G50688	ОВЕН КМС-Ф1.Щ2.И	КМС-Ф1.Щ2.И	2...4 недели	16808 руб. – +
G50689	ОВЕН КМС-Ф1.Щ2.РТУ	КМС-Ф1.Щ2.РТУ	2...4 недели	16808 руб. – +
