Прибор для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON)

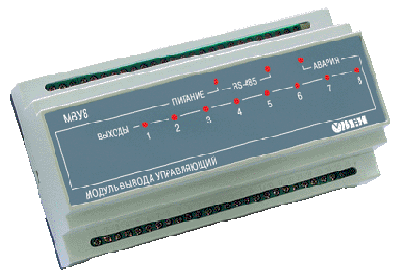

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.
Особенности:
Технические характеристики:
Параметры
| Значение
|
Напряжение питания | ~90...264 В, 47...63 Гц |
Потребляемая мощность
| ≤ 12 ВА
|
Количество выходов | 8 |
Тип интерфейса | RS-485 |
Скорость передачи данных | 2,4 кбит/с; 4,8 кбит/с; 9,6 кбит/с; 14,4 кбит/с; 19,2 кбит/с; 28,8 кбит/с; 38,4 кбит/с; 57,6 кбит/с; 115,2 кбит/с
|
Максимальная длина линии связи
| 1200 м
|
Протоколы передачи данных | ОВЕН; Modbus ASCII; Modbus RTU; DCON. |
Максимальное количество модулей в сети при длине сетевого адреса 8 бит | 32 |
Максимальное количество модулей в сети при длине сетевого адреса 11 бит | 256 |
Характеристики выходных элементов
| |
Электромагнитное реле | 4 А при 220 В, 50 Гц (cos φ ≥ 0,4) |
Транзисторная оптопара структуры NPN-типа | 400 мА при 60 В |
Cимисторная оптопара для управления однофазной нагрузкой | 50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс |
Цифроаналоговый преобразователь «параметр–ток» 4…20 мА | Сопротивление нагрузки 0…900 Ом |
Цифроаналоговый преобразователь «параметр–напряжение» 0…10 В | Сопротивление нагрузки не менее 2 кОм |
Выход для управления твердотельным реле | Выходное напряжение 4...6 В
Макс. выходной ток 50 мА |
Условия эксплуатации
| |
Тип корпуса | На DIN-рейку, Д9 |
Габаритные размеры корпуса
| 157×86×58 мм
|
Степень защиты корпуса | IP20 |
Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже б/конд. влаги) |
+1...+50 °C
86...106,7 кПа ≤ 80%RH |
