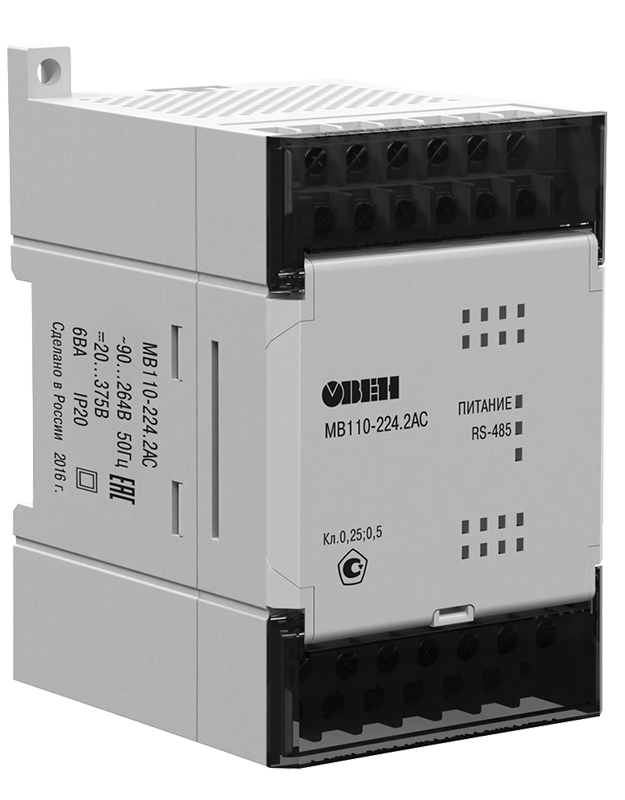

Модуль скоростного ввода аналоговых сигналов ОВЕН МВ110-224.2АС

Арт: F90187

Прибор для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485

Количество входов: 2
Тип аналоговых входных сигналов: 0…5 мА, 0…20 мА, 4…20 мА, 0...10 В
Погрешность преобразования: ±0,25%
Интерфейс: RS-485
Монтаж: на DIN-рейку, на стену

В закладки

11 580 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Используется для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.

Аналоговые входы прибора могут работать в следующих режимах:

измерение тока в диапазоне 4...20 мА
измерение тока в диапазоне 0...20 мА
измерение тока в диапазоне 0...5 мА
измерение напряжения в диапазоне 0...10 В

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

К прибору предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

2 канала аналогового ввода
Типы входных сигналов: унифицированные сигналы тока (0...20 мА, 4...20 мА, 0...5 мА) и напряжения (0...10 В)
Частота измерений: до 200 выборок в секунду
Напряжение питания: ~220 В или =24 В (универсальный источник питания)
Встроенный источник питания датчиков: 24 В, 50 мА

Технические характеристики:

Параметр	Значение
Напряжение питания	~90...264 В (номинальное напряжение 220 В) частотой 47...63 Гц или =20...375 В (номинальное напряжение 24 В)
Потребляемая мощность	≤ 6 ВА
Предел основной приведенной погрешности	0,25%
Предел дополнительной приведенной погрешности, вызванной изменением температуры на +10°С в пределах рабочего диапазона температур	0,12%
Разрешающая способность: - для диапазонов токов 4...20 мА и 0...20 мА - для диапазона тока 0...5 мА - для диапазона напряжения 1...10 В	≤ 4 мкА ≤ 1 мкА ≤ 2 мВ
Количество аналоговых каналов измерения	2
Входное сопротивление в режиме измерения тока 0...20 мА и 4...20 мА	130...250 Ом
Входное сопротивление в режиме измерения тока 0...5 мА	130...500 Ом
Входное сопротивление в режиме измерения напряжения 0...10 В	≥ 200 кОм
Период обновления результатов измерения по каждому каналу	5 мс
Режимы работы входных фильтров (общие для всех каналов)	Отключен 50 Гц, 1-го порядка 50 Гц, 2-го порядка 50 Гц, 4-го порядка 200 Гц, 1-го порядка
Режимы работы выходных фильтров (индивидуальные для каждого канала)	Отключен Экспоненциальный Скользящего среднего
Постоянная времени выходного экспоненциального фильтра	10...10 000 мс
Выходное напряжение встроенного источника питания	24 ± 3 В
Максимальный ток нагрузки встроенного источника питания	0,05 А
Интерфейс связи с мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485	≤ 32
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Протоколы связи, используемые для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление	−10...+55°С 80%RH (при +35°С ) 84...106,7 кПа
Степень защиты корпуса	IP20 со стороны передней панели, IP00 со стороны клеммной колодки
Габаритные размеры	63×110×73 мм
Вес	≤ 500 г

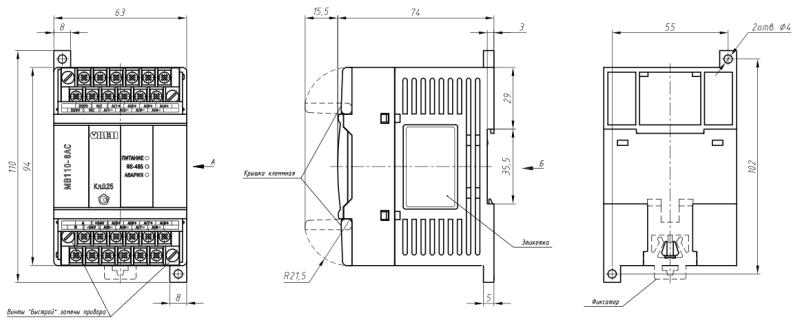

Габаритные размеры

Версия: 2020-10-23-ШАР

Документация и схемы

Схема	Размер	Файл
Общий чертеж МВ110	0.03 Мб

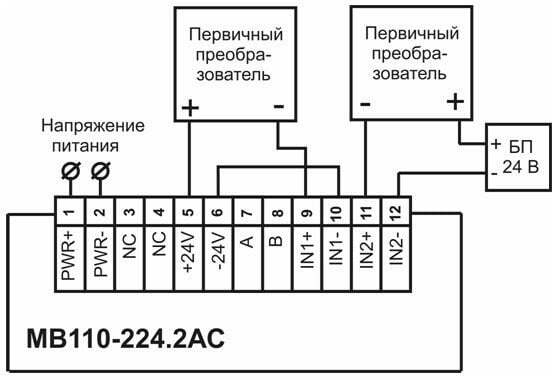

Подключение к прибору двухпроводных первичных преобразователей	0.04 Мб

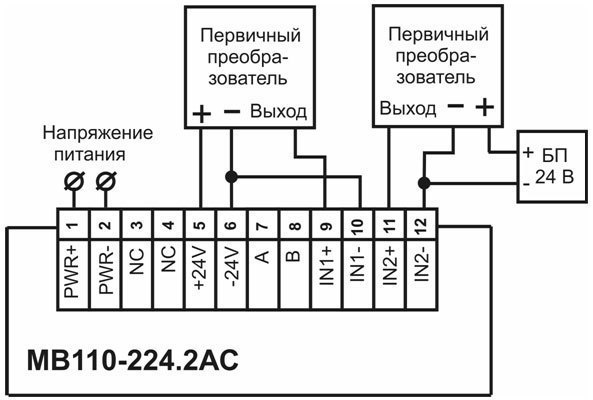

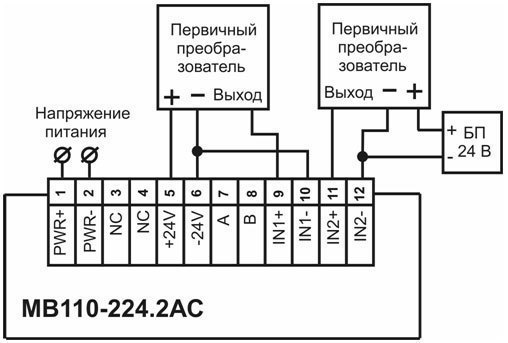

Подключение к прибору трехпроводных первичных преобразователей	0.03 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.14 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб
