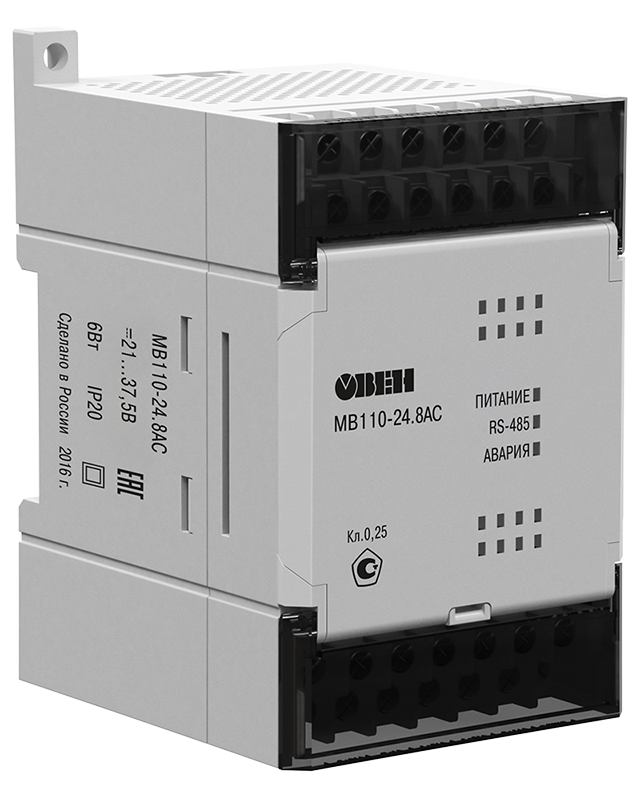

Модуль скоростного ввода аналоговых сигналов ОВЕН МВ110-8АС

Прибор для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485

Количество входов: 8
Тип аналоговых входных сигналов: 0…5 мА, 0…20 мА, 4…20 мА, 0...10 В
Погрешность преобразования: ±0,25%
Интерфейс: RS-485
Монтаж: на DIN-рейку, на стену

В закладки

16 560 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
Аналоговые входы прибора могут работать в следующих режимах:

измерение тока в диапазоне 4...20 мА
измерение тока в диапазоне 0...20 мА
измерение тока в диапазоне 0...5 мА
измерение напряжения в диапазоне 0...10 В

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Электрическая прочность изоляции всех групп цепей, исключая группу цепей питания, относительно друг друга – 750 В, относительно группы цепей питания – 3000 В.
К прибору предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

8 каналов аналогового ввода
Типы входных сигналов: унифицированные сигналы тока (0...20 мА, 4...20 мА, 0...5 мА) и напряжения (0...10 В)
Частота измерений: до 200 выборок в секунду
Напряжение питания: ~220 В или 24 В (в зависимости от модификации)
Встроенный источник питания датчиков: 24 В, 180 мА (для модификации с переменным напряжением питания)

Технические характеристики:

Параметр	Значение
Напряжение питания: - МВ110-220.8АС - МВ110-24.8АС	~90...264 В (номинальное напряжение 220 В) частотой 47...63 Гц =21...37,5 В (номинальное напряжение 24 В)
Потребляемая мощность	≤ 8 ВА
Предел основной приведенной погрешности	0,25%
Предел дополнительной приведенной погрешности, вызванной изменением температуры на +10°С в пределах рабочего диапазона температур	0,12%
Разрешающая способность: - для диапазонов токов 4...20 мА и 0...20 мА - для диапазона тока 0...5 мА - для диапазона напряжения 1...10 В	≤ 4 мкА ≤ 1 мкА ≤ 2 мВ
Количество аналоговых каналов измерения	8
Входное сопротивление в режиме измерения тока 0...20 мА и 4...20 мА	130...250 Ом
Входное сопротивление в режиме измерения тока 0...5 мА	130...500 Ом
Входное сопротивление в режиме измерения напряжения 0...10 В	≥ 200 кОм
Период обновления результатов измерения по каждому каналу	5 мс ± 2%
Выходное напряжение встроенного источника питания МВ110-220.8АС	24 ± 3 В
Максимальный ток нагрузки встроенного источника питания	0,18 А
Интерфейс связи с мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485	≤ 32
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Протоколы связи, используемые для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление	−10...+55°С 80%RH (при +35°С) 84...106,7 кПа
Степень защиты корпуса	IP20 со стороны передней панели, IP00 со стороны клеммной колодки
Габаритные размеры	(63×110×73) ± 1 мм
Вес	≤ 500 г

Габаритные размеры

Версия: 2020-10-23-ШАР

Документация и схемы

Схема	Размер	Файл

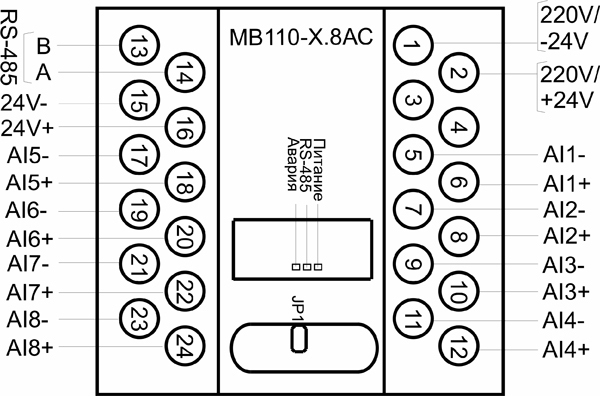

Общий чертеж МВ110	0.1 Мб

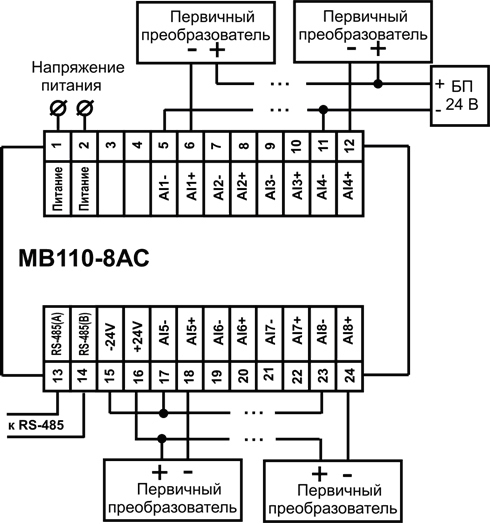

Подключение к прибору двухпроводных первичных преобразователей	0.08 Мб

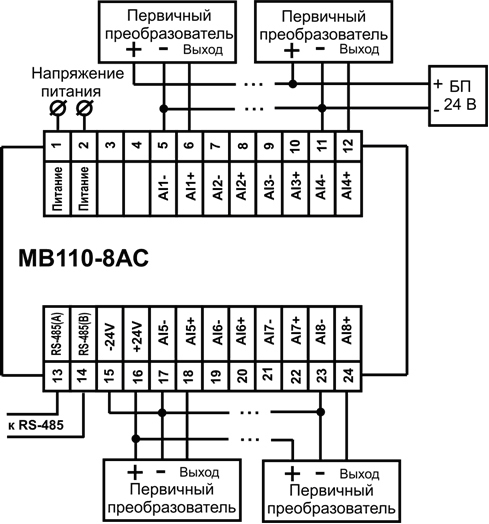

Подключение к прибору трехпроводных первичных преобразователей	0.08 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.14 Мб
Руководство пользователя программой «Конфигуратор М110»	06.05.2013	0.45 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 =24

Артикул	Модель	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Питание, В	Срок поставки	Стоимость
F90470	МВ110-24.8АС	=24	Со склада	16560 руб. – +

Артикул	Модель	Питание, В	Срок поставки	Стоимость
F90469	МВ110-220.8АС	~220	2...4 недели	16560 руб. – +
F90470	МВ110-24.8АС	=24	Со склада	16560 руб. – +

Отзывы на этот товар пока отсутствуют.
