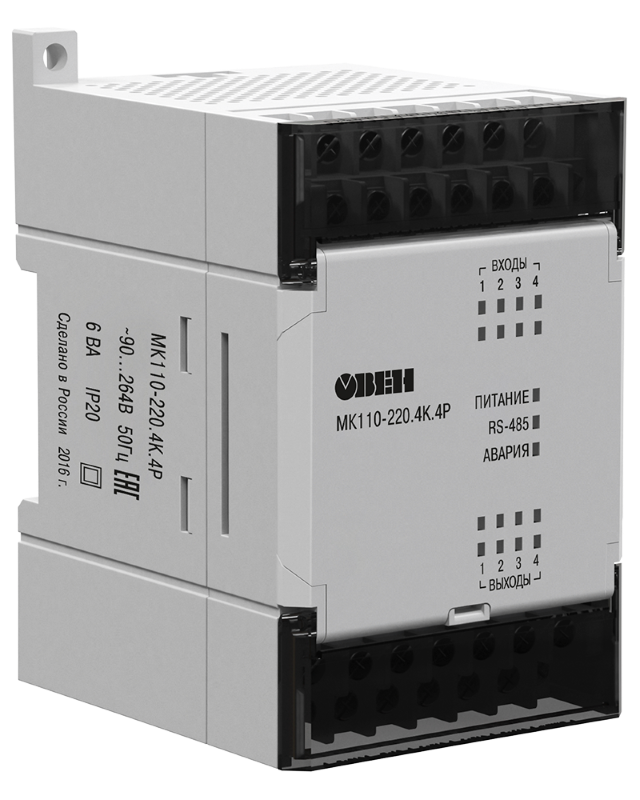

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485
Особенности:
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Возможность контроля уровня жидкости кондуктометрическими датчиками
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Технические характеристики:
Параметр | Значение |
Количество входов/выходов
| 4
|
Тип дискретных входов сигналов
| Кондуктометрический датчик
|
Тип выхода
| Электромагнитное реле
|
Характеристики дискретных входов
|
Напряжение питания
| ~17 В, 1,5...2,5 Гц |
Номинальный ток |
≤ 1 мА
|
Характеристики дискретных выходов
|
Реле | ~5 А, 250 В или =3 А, 24 В |
Питание
|
Тип питания | ~230 В |
Напряжение питания | ~90…264 В (номинальное ~230 В), 47…63 Гц |
Потребляемая мощность | ≤ 6 ВА
|
Интерфейс
|
Интерфейс
| RS-485 |
Максимальное количество приборов, одновременно подключаемых к сети RS-485 | ≤ 32
|
Максимальная скорость обмена по интерфейсу RS-485 | 115200 бит/с |
Общие параметры
|
Монтаж
| На DIN-рейку, на стену |
Степень пылевлагозащиты | IP20 |
Габаритные размеры | 110×63×75 мм
|
Вес
| 500 г
|
Схема подключения |

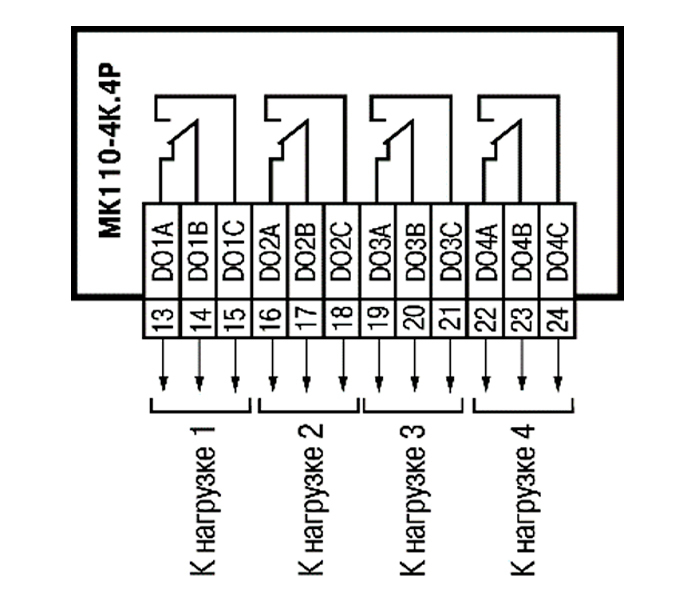

Схема подключения к выходным элементам типа электромагнитное реле
|
|
Схема подключения кондуктометрических датчиков уровня |
|
Версия: 2023-07-09-ЛВС
