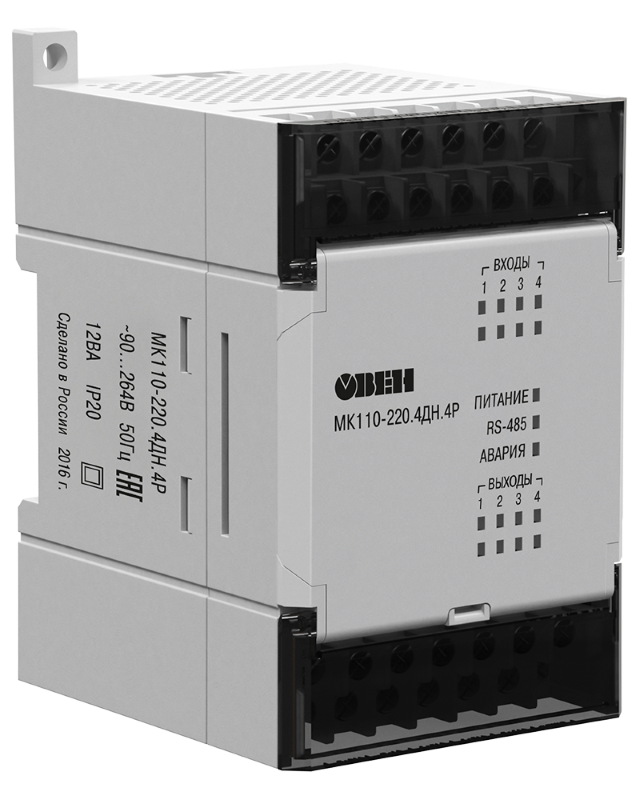

Модуль ввода-вывода дискретных сигналов ОВЕН МК110-220.4ДН.4Р

Арт: F90181

Прибор для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов

Количество входов/выходов: 4
Тип дискретных входов сигналов: NPN, PNP, контактный датчик
Реле: ~4 А, 250 В или =4 А, 24 В
Интерфейс: RS-485
Монтаж: на DIN-рейку, на стену

В закладки

11 160 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для сбора данных со встроенных дискретных входов с последующей их передачей в сеть RS-485 и управления встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, по сигналам из сети RS-485 или в зависимости от состояния дискретных входов.

Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

Возможность выдачи ШИМ-сигнала с любого выхода
Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
Прямая логика работы: преобразование слаботочных сигналов на входе в срабатывание соответствующего выходного э/м реле
Встроенный источник питания датчиков: =24 В, 180 мА

Технические характеристики:

Параметр	Значение
Напряжение питания	~90...264 В (номинальное ~220 В), 47…63Гц
Потребляемая мощность	12 ВА
Количество входов/выходов	4
Напряжение встроенного источника питания активных датчиков	24 ±3 В
Максимальный выходной ток встроенного источника питания датчиков	180 мА
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Монтаж	на DIN-рейку, на стену
Степень защиты	IP20
Габаритные размеры	63×110×73 мм
Вес	500 г

Документация и схемы

Схема	Размер	Файл
Схема подключения к ВЭ типа твердотельное реле	0.03 Мб

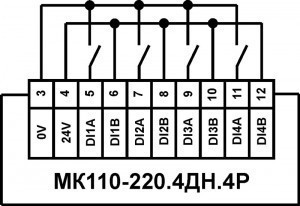

Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с выходом типа «сухой контакт»	0.02 Мб

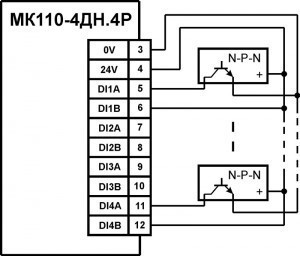

Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с транзисторным выходом n-p-n-типа с ОК	0.02 Мб

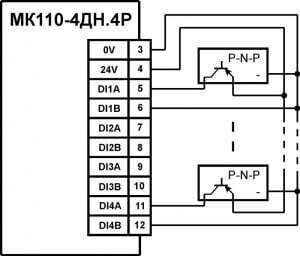

Схема подключения к МК110-220.4ДН.4Р дискретных датчиков с транзисторным выходом p-n-p-типа	0.02 Мб
Электрическая принципиальная схема дискретного входа МК110-220.4ДН.4Р (схема других входов идентична приведенной)	0.01 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.65 Мб
Сертификат соответствия	11.05.2012	0.48 Мб
