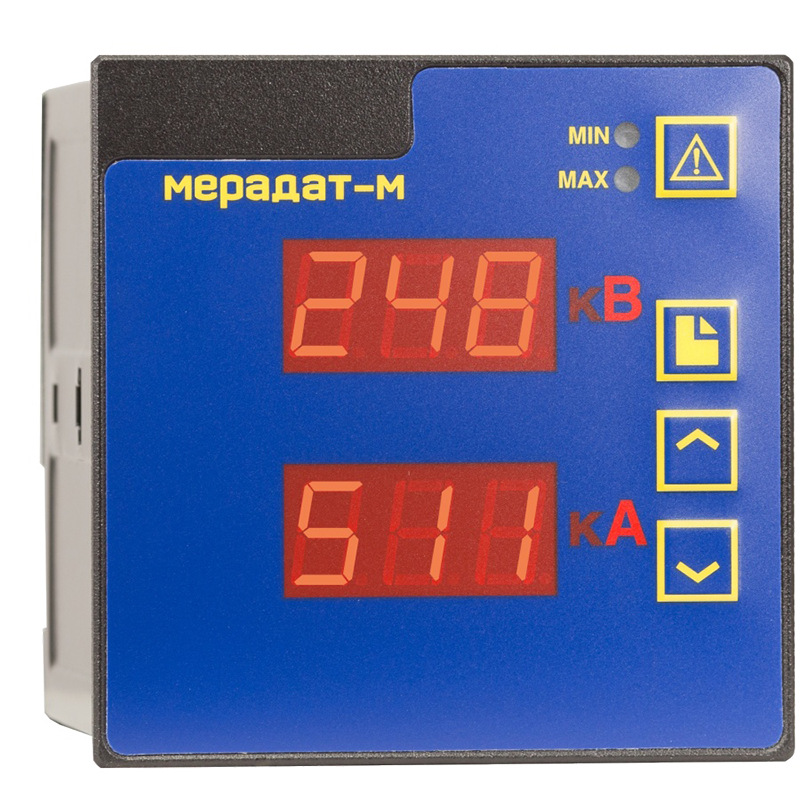

Электронный регистратор силы тока и напряжения Мерадат-М1ВА1

Арт: O41140

Прибор для измерения, индикации, архивирования и выдачи аварийных сигналов

Входы: 1 вход для измерения силы тока и 1 вход для измерения напряжения
Реле: ~5 А, 220 В
Диапазон измерения тока: 0,05...5 А
Диапазон измерения напряжения: 0...400 В
Интерфейс: RS-485 (опция)
Архивная память: 4 Мб
Монтаж: в щит

В закладки

28 704 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Электронный регистратор силы переменного тока и напряжения однофазный с архивом, интерфейсом и аварийной сигнализацией предназначен для измерения, индикации, архивирования и выдачи аварийных сигналов. Используется для контроля параметров электроустановок.

Прибор использует True-RMS измерение, что позволяет максимально достоверно измерять сигналы тока и напряжения (в том числе несинусоидальной форм). Частота дискретизации 25 кГц. Мерадат-М имеет релейные выходы предназначенные для аварийной сигнализации

Технические характеристики:

Параметр	Значение
Входы
Измерение силы переменного тока	Количество входов	1
	Диапазон входного сигнала, действующее значение	0,05...5 (50 ±0.5 Гц) А
	Основная приведенная погрешность измерений %, от диапазона	2
	Время опроса всех входов	≤1 сек
	Входное сопротивление	≤0,03 Ом
	Индикация измеренной величины	0...999 кА
	Особенности	Гальваническая изоляция входов друг от друга и от остальных частей прибора
Измерение переменного напряжения	Количество входов	1
	Диапазон входного сигнала, действующее значение	5...400 (50 ±0.5 Гц) В
	Основная приведенная погрешность измерений %, от диапазона	2
	Время опроса всех входов	≤1 сек
	Входное сопротивление	≥400 кОм
	Индикация измеренной величины	0...999 кВ
	Особенности	Гальваническая изоляция входов друг от друга и от остальных частей прибора
Выходы
Сигнальные выходы	Количество	2
	Тип	Реле
	Максимальная нагрузка	~5 А 230 В =5 А 24 В
	Назначение	Индикация выхода за диапазон измеренных значений
Сервисные функции
Подключение к компьютеру (опция)	Тип интерфейса	RS-485
	Протокол передачи данных	Modbus-RTU, Modbus-ASCII
	Особенности	Гальванически изолированный от остальных частей прибора
Архивная память	Объем памяти	От 4 Мб
Архивная память	Просмотр архивных данных	Передача данных на компьютер
Питание
Номинальное напряжение питания	~230 В, 50 Гц
Допустимое напряжение питания	187...253 В
Потребляемая мощность, не более	10 Вт
Общая информация
Технические условия	ТУ 4210-015-12058217-2009
Метрология	Методика поверки – МП 2064-0033-2009, межповерочный интервал 2 года
Условия эксплуатации	Рабочий диапазон −5...+50°С, влажность до 80% при +35°С, без конденсации влаги. Атмосферное давление 84...106,7 кПа
Степень защиты	IP20 – до установки в щит IP54 – со стороны передней панели после установки в щит

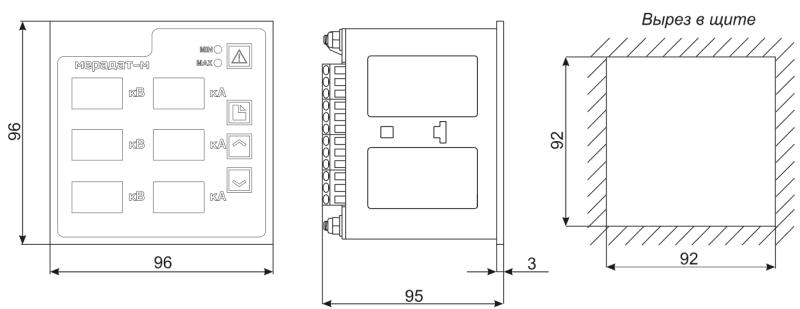

Габаритные размеры

Версия: 2020-12-08-ШАР
