Период между циклами записи
| Период регистрации измерений
|
1 с
| 960 дней
|
10 с
| 9600 дней
|
120 с
| 115 200 дней
|
Программное обеспечение
| Поставка
| Компоненты ПО
| Описание компонентов
|
Observer I | Входит в комплект стандартной поставки прибора | CONFIG_VIEWER
HIST_VIEWER | CONFIG_VIEWER для конфигурации прибора с помощью ПК
HIST_VIEWER для просмотра записанных в приборе данных на ПК REAL TIME_VIEWER для записи данных на ПК в режиме реального времени |
Observer II | Опция, приобретаемая при необходимости записи данных на ПК в режиме реального времени | CONFIG_VIEWER
HIST_VIEWER REAL TIME_VIEWER |

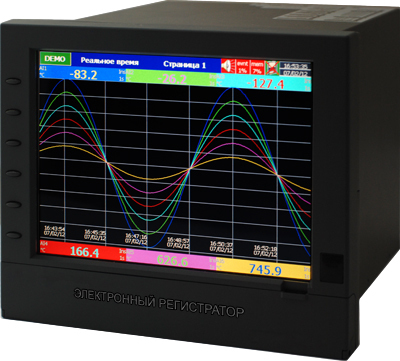

Параметр | Значение |
Питание | ~90...250 В, 47...63 Гц, 60 ВА, max 30 Вт
=11...18 В или 18...36 В, 60 ВА, max 30 Вт |
Дисплей | 6,4" TFT, разрешение 640×480 точек, 256 цветов |
Память
| Встроенная память: 8 МБ
Cъемный носитель: карта памяти 1 ГБ формата Compact Flash |
Защита | IP30 со стороны лицевой панели
IP20 со стороны корпуса и разъемов |
Монтажное отверстие в щите | 138×138 мм (DIN) |
Габаритные размеры | Щитовое исполнение: 166×144×174 мм
Настольное исполнение: 166×192×194 мм |
Рабочее положение | Произвольное |
Сопротивление изоляции при испытании напряжением 500 В | ≥ 20 МОм |
Стойкость изоляции | ~1350 В, 50/60 Гц в течение 1 мин |
Виброустойчивость
| 10...55 Гц при ускорении 10 м/с² в течение 2 ч
|
Ударная устойчивость
| 30 м/с² (3g) при работе, 100g при транспортировке
|
Условия эксплуатации
| + 5...+50°С, 20...80%RH
|
Параметр | Значение |
Число каналов | AI181 – 1 канал, AI182 – 2 канала, AI183 – 3 канала |
Разрядность | 18 бит |
Быстродействие | 5 изм/с |
Диапазон входного сигнала | −2...12 В постоянного тока (для токовых входов – не более 1 минуты) |
Температурный дрейф | ±1,5 мВ/°С для всех типов входов, кроме токового
±3,0 мА/°С для токовых входов |
Погрешность, обусловленная влиянием сопротивления проводов линии связи | Для термопар 0,2 мВ/Ом
Для термосопротивлений: 3-проводная линия: 2,6°С/Ом (от разности сопротивлений двух проводов); 2-проводная линия: 2,6°С/Ом (от суммы сопротивлений двух проводов) |
Ток отсечки | 200 мА |
Коэффициент подавления помех | 120 дБ |
Коэффициент подавления помех (типовое значение) | 55 дБ |
Прочность изоляции между двумя каналами | ≥ ~430 В |
Порог чувствительности | Отсутствует у входов для термопар, термосопротивлений и у входов напряжения (0…60 мВ, 0…1000 мВ, 0…5 В)
Для входов 4…20 мА < 1 мА Для входов 1…5 В < 0,25 В |
Время определения обрыва цепи датчика
| В пределах 10 с для термопар, термосопротивлений и напряжений (0…60 мВ, 0…1000 мВ, 0…5 В)
0,1 с для входов 4…20 мА и 1…5 В |
Тип | Диапазон | Погрешность (при 25°С) | Входное сопротивление |
−60...60 мВ
| −62...62 мВ
| ±0,1% | 2,2 МОм
|
−2...2 В | −2,2...2,2 В | ±0,3% | 332 кОм |
−2...20 В | −22...22 В | ±0,1% | 332 кОм |
−20...20 мА | −22...22 мА | ±0,1% | 70,5 Ом |
Параметр
| Значение
|
Число каналов
| 6 на модуль
|
Логический «0»
| −5...0,8 В
|
Логическая «1»
| 2...5 В
|
Внешнее сопротивление относительно общего провода
| ≤ 1 кОм
|
Внешнее сопротивление относительно источника питания
| ≥ 1,5 МОм
|
Параметр
| Значение
|
Число каналов
| 6 на модуль
|
Тип контактов реле
| НР
|
Параметры контактов реле
| ~5 А, 240 В, количество срабатываний – не менее 200 000 при активной нагрузке
|
Параметр
| Значение
|
Число каналов
| 3 на модуль
|
Выходной сигнал
| АО183I: 4…20 мА, 0…20 мА, АО183V: 0…5 В, 1…5 В, 0…10 В
|
Разрядность
| 15 бит
|
Погрешность | ±0,05% от рабочего диапазона, ±0,0025%/°С |
Сопротивление нагрузки
| 0…500 Ом (ток), ≥ 10 кОм (напряжение)
|
Изменение выходного сигнала в зависимости от Rнагр | 0,01% во всем диапазоне сопротивлений
|
Время установления сигнала
| 0,1 с (стабильность до 99,9%)
|
Прочность изоляции между каналами
| Не менее ~1000 D
|
Нелинейность
| ±0,005% от рабочего диапазона
|
Температурный дрейф
| ±0,0025% от рабочего диапазона/°С |
Параметр
| Значение
|
Число каналов
| Позволяет использовать до 6 активных датчиков
|
Выходные характеристики
| Напряжение =24 ± 1 В, ток нагрузки не более 180 мА (30 мА/канал)
|
Параметр
| Значение
|
Интерфейс
| RS-232 (1 устройство), RS-485 или RS-422 (до 247 устройств)
|
Протокол
| Modbus RTU mode
|
Диапазон сетевых адресов
| 1…247
|
Скорость обмена
| 0,3…38,4 Кбит/с
|
Разрядность
| 7 или 8 бит
|
Бит контроля четности
| Отсутствует, чет, нечет
|
Стоп-бит
| 1 или 2 бит
|
Параметр | Значение
| ||
Температура окружающей стреды
| 0...+40°С | 0 или +50°С | −10 или +60°С |
Уход часов/месяц
| 18 с | 52 с | 107 с |
Дополнительные модули
Модель | Описание |
AI181 AI182 AI183 | 1-, 2-, 3-канальный модули аналоговых входов (ТС, ТП, входы I и U) |
AI183V | 3-канальный модуль аналоговых входов (только входы I и U) |
DI181 | 6-канальный модуль цифровых входов |
DO181 | 6-канальный модуль дискретных выходов (контакты реле) |
AP181 | Дополнительный источник питания =24 В для активных датчиков, 6-канальный |
CM181 | Модуль интерфейса RS-232/422/485 |
PM181 | Модуль блока питания ~90…250 В, 47…63 Гц |
PM182 | Модуль блока питания =11…18 В |
PM183 | Модуль блока питания =18…36 В |
PM184A | Модуль блока питания ~90…250 В, 47...63 Гц с сетевым кабелем стандарта США |
PM184E | Модуль блока питания ~90…250 В, 47...63 Гц с сетевым кабелем стандарта ЕС |
PM185 | Модуль блока питания =36…72 В, 47…63 Гц |
PM186 | Модуль блока питания ~20…28 В, 47…63 Гц |
AO183I | 3-канальный токовый выход |
AO183V | 3-канальный выход напряжения |
BT181 | ПЗУ с ПО без вычислителя, счетчика и сумматора |
BT182 | ПЗУ с ПО с вычислителем, счетчиком, сумматором и системой безопасности, соответствующей требованиям FDA 21 CFR part II |
SNA10A | Преобразователь интерфейса RS-485 в RS-232 |
Модель | Описание |
MK181 | Панель и комплект для щитового монтажа (цвет серый) |
MK181B | Панель и комплект для щитового монтажа (цвет черный) |
MK183 | Настольный/портативный комплект с ручкой для переноски (цвет серый) |
MK183B | Настольный/портативный комплект (цвет черный) |
SC181 | Заглушка для свободных слотов |
