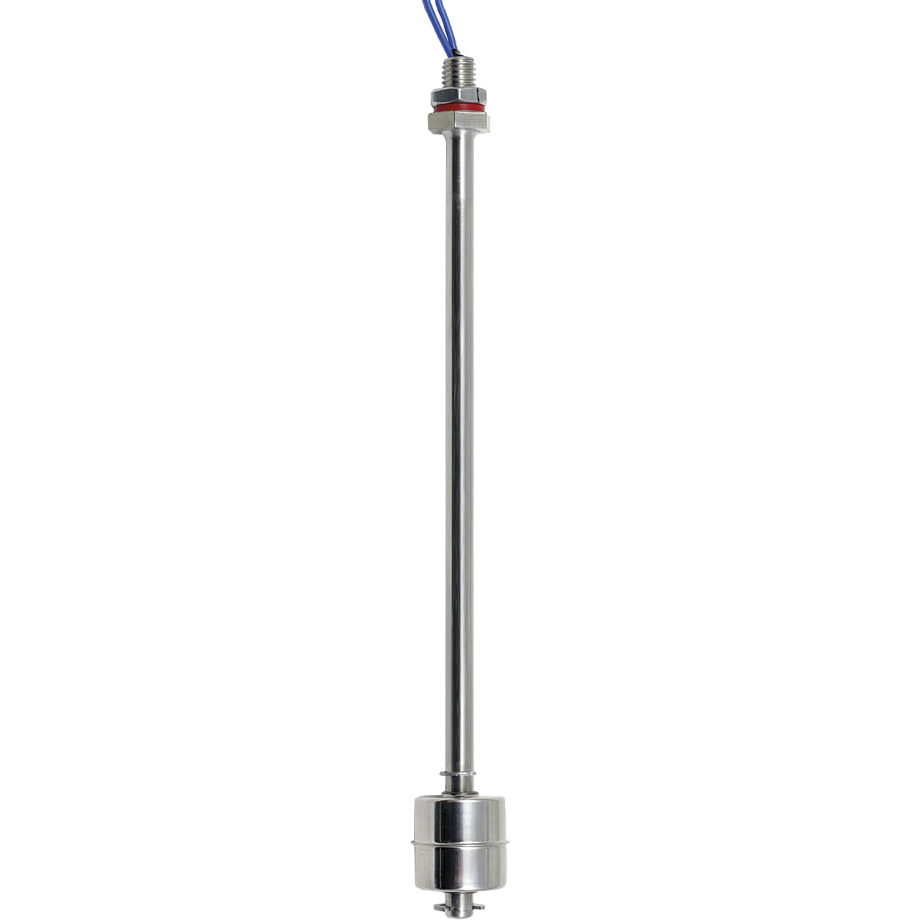

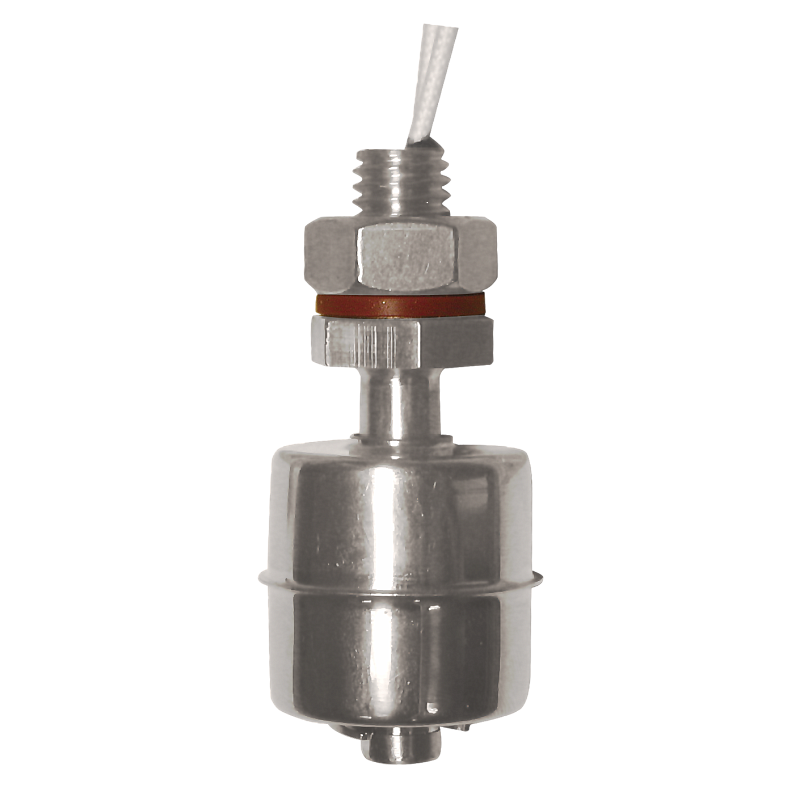

Поплавковый датчик уровня ПДУ-Н101

Прибор для контроля уровня жидкостей в резервуарах

Количество уровней: 1
Длина погружной части: 45 мм, 100 мм, 200 мм
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Максимальное рабочее давление: 1 МПа
Рабочая температура: −30...+110°С
Присоединение: M10
Длина проводов: 330 мм
Рабочее положение: вертикальное
Крепление: вертикальное
Материал корпуса: нержавеющая сталь

В закладки

от 1 081 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производстваОсобенности:

Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью

Технические характеристики:

Параметр	ПДУ-Н101-45	ПДУ-Н101-100	ПДУ-Н101-200
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...+110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2-проводная
Длина проводов	330 мм, погрешность длины провода ±10%
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	45×28 мм	100×28 мм	200×28 мм
Габаритные размеры	∅ 28×61 мм	∅ 28×115 мм	∅ 28×214 мм
Вес	40 г	50 г	64 г

Модификации:

Универсальный	НЗ	НО
ПДУ-Н101-45	ПДУ-Н101-45-НЗ	ПДУ-Н101-45-НО
ПДУ-Н101-100	ПДУ-Н101-100-НЗ	ПДУ-Н101-100-НО
ПДУ-Н101-200	ПДУ-Н101-200-НЗ	ПДУ-Н101-200-НО

Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.

Габаритные размеры

ПДУ-Н101-45 L=61 мм I=45 мм H=37 мм

ПДУ-Н101-100

ПДУ-Н101-200

Версия: 2023-01-13-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	13.01.2023	0.69 Мб
Сертификат соответствия	11.10.2022	0.46 Мб
Приложение к сертификату соответствия	21.10.2015	0.53 Мб

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость
45 100 200	Универсальный НЗ НО

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость
O61751	45	Универсальный	Со склада	1081 руб. – +
O61752	100	Универсальный	Со склада	1297 руб. – +
O61753	200	Универсальный	Со склада	1493 руб. – +

Артикул	Длина погружной части, мм	Логика работы	Срок поставки	Стоимость
O61751	45	Универсальный	Со склада	1081 руб. – +
O61754	45	НЗ	Снято с производства	1081 руб. – +
O61757	45	НО	Снято с производства	1081 руб. – +
O61752	100	Универсальный	Со склада	1297 руб. – +
O61755	100	НЗ	Снято с производства	1159 руб. – +
O61753	200	Универсальный	Со склада	1493 руб. – +
O61756	200	НЗ	Снято с производства	1415 руб. – +
