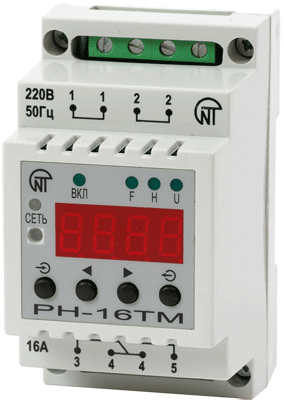

Реле времени РН-16ТМ
Суточно-недельный таймер с функцией контроля сетевого напряжения является микропроцессорным электронным устройством, совмещающим в себе функции реле напряжения и фотореле, реле реального времени
- Максимальное количество программируемых событий в режиме таймер: до 420
- Реле: ~16 А, 250 В
- Монтаж: на DIN-рейку, стандарт 3S
- реле напряжения
- фотореле
- реле реального времени
Предназначено для:
- включения /отключения нагрузки согласно установленных пользователем времен включения/отключения
- отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети
- включения /отключения нагрузки согласно, установленных пользователем, уровням освещенности
Реле обеспечивает работу в 3 основных режимах (1–3) и 2 смешанных (4–5):
- H – недельный таймер
- U – реле напряжения
- F– фотореле
- HU – недельный таймер с контролем напряжения
- FU – фотореле с контролем напряжения

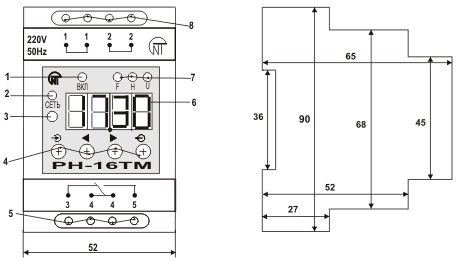

Рисунок 1
1 – зеленый светодиод включения нагрузки
2 – зеленый/ красный светодиод сеть
3 – фотодиод
4 - кнопки управления меню:
– вход в меню, ввод параметра; – запись, выход из меню
<> – перебор
6 – семисегментный индикатор (дисплей)
7 – зеленые светодиоды индикации установленных режимов реле
5, 8 – контакты для подключения
В зависимости от установленного режима, на индикатор реле (6) рисунок 1 выводится:
- режим Н – текущее время в формате часы – мигающая точка – минуты 16.45 – 16 часов 45 минут режим U – напряжение сети в формате вольты с десятичной точкой
- 221.5 – 221.5 Вольт режим F – буква F – пробел – уровень освещенности
- F 35 – освещенность 35 режим HU – поочередные показания времени и напряжения, разделенные чертой
- 16.45 ---- 221.5 ---- режим FU – поочередные показания освещенности и напряжения, разделенные чертой
Пользователь может задать 2 рабочих набора параметров SP 1 и SP 2 или стереть любой из них, при необходимости. Выходные контакты реле РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16 А); при мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем соответствующей мощности (МП в комплект поставки не входит), в разрыв питания, катушки которого включены выходные контакты реле.
Входными контактами «(1–1) – (2–2)» реле включается в сеть 220 В, 50 Гц.
Для удобства монтажа входные контакты имеют спаренные клеммы, т. е. клеммы 1–1 являются одной точкой присоединения, а клеммы 2–2 – другой. На выходе реле имеет группу перекидных контактов 3 – 4–4 – 5 с общей точкой 4–4.
Нагрузка включается через контакты 4–5. Контакты 3–4 используются в цепях управления и сигнализации, если это требуется.
Характеристика выходных контактов 3–4–5
| Макс. ток
при U ~250 В | Макс. мощн.
при замкнутых контактах | Макс. коммутир. мощность | Макс. длит. доп. напр. перем/пост | Макс. ток
при U =30 В | |
| Cos φ = 0,4
Cos φ = 1,0 | 5 А
16 А | 3000 ВА | 2000 ВА | ~380/=150 В | 5 А |
При срабатывании реле по факту недопустимого повышения/понижения напряжения, нагрузка отключается размыканием ее цепи питания непосредственно через размыкающие контакты 4–5 или размыканием этими же контактами цепи питания катушки магнитного пускателя. После восстановления параметров напряжения происходит автоматическое включение нагрузки.
При включении/отключении нагрузки на реле РН-16ТМ горит/гаснет светодиод ВКЛ (1) рисунок 1. Заданный режим работы реле отображают светодиоды F, U, H (7).
Условно установки реле можно разделить на общие установки и установки параметров.
Общие установки универсального реле PH -16TМ:
P = __ – выбор режима работы прибора
SP 1 – установка режима работы и набора параметров (1 или 2 – номер установленного набора)
SЕ 1 – изменение набора параметров (1 или 2)
CL 1 – очистка текущего набора параметров
Установки параметров:
SCAN – просмотр событий (параметров) PH-16 TМ
H-PA – меню установки событий (параметров) PH-16TМ
CLOC – текущее время
Е01.х – время включения PH -16TМ
d01.х – время отключения PH -16TМ
DAY_х – установка дня недели
U-PA – меню установок порогов напряжения
Н_ _ _ – верхний порог напряжения
L_ _ _ – нижний порог напряжения
dН._ – задержка отключения нагрузки по верхнему порогу напряжения
dL._ – задержка отключения нагрузки по нижнему порогу напряжения
dЕ._ – задержка включения PH-16TМ
L_ _ _ – порог освещенности
Примечание. Отключение по качеству сетевого напряжения не меняет режим работы по временной программе. Включение нагрузки происходит после восстановления параметров напряжения с учетов наступившего события по временной программе. При исчезновении сетевого напряжения установка параметров сохраняется на время, не менее 1 месяца. При этом выходные контакты возвращаются в исходное состояние, соответствующее обесточенному реле.
Например, таймер запрограммирован на все дни недели таким образом, что последнее включение происходит в 22.00 каждого дня, а следующее отключение происходит в 08.00 следующего дня. Предположим, что напряжение исчезло в понедельник в 22.30 (таймер находился в режиме включения нагрузки), а появилось в 06.00 в среду. При этом после исчезновения напряжения контакты 4–5 разомкнутся и замкнутся контакты 3–4. После появления напряжения, согласно последней команде, произойдет включение нагрузки, которая будет отключена в 08.00. Если для среды выбран другой алгоритм включений/отключений, то выходные контакты таймера примут состояние, соответствующее последней команде до исчезновения напряжения и будут находиться в таком состоянии до ближайшей по времени команды среды
Технические характеристики:
| Параметр
| Значение
|
| Номинальное напряжение питания | 220 В |
| Нижний порог напряжения питания, запускающий реле | 140 В |
| Максимально допустимое напряжение питания | 320 В |
| Диапазон уставок срабатывания по напряжению:
- нижний порог - верхний порог |
150...210 В
230...320 В |
| Погрешность выставления порогов срабатывания по напряжению | 1 В |
| Диапазон установок уровня освещенности | 0...175 люкс
|
| Погрешность измерения напряжения | ≤ 1 В |
| Коэффициент возврата (гистерезис) по освещенности | 12% |
| Регулируемое время срабатывания реле при повышении/понижении напряжения | 0...9,9 с
|
| Задержка времени автоматического повторного включения | 0...9,9 с
|
| Фиксированное время срабатывания по освещенности | 12 с
|
| Погрешность хода часов, не более | 3 с/сутки |
| Погрешность выставления временной уставки
| ≤ 1 мин
|
| Максимальное количество событий:
- за сутки - включений - отключений - за неделю |
60 30 30 60×7=420 |
| Запас хода (сохранение установок при потере напряжения питания, не менее) | 1 месяц |
| Климатическое исполнение | УХЛ4 |
| Степень защиты:
- реле - клеммника |
IP40
IP20 |
| Коммутационный ресурс выходных контактов:
- под нагрузкой 16 А, не менее - под нагрузкой 5 А, не менее |
100 тыс. раз
1 млн раз |
| Потребляемая мощность (под нагрузкой) | ≤ 3,0 ВА |
| Масса | ≤ 0,15 кг
|
| Монтаж | На DIN-рейку, стандарт 3S
|
| Габаритные размеры | 90×52×65 мм
|
| Диапазон рабочих температур | −10...+55°С |
| Температура хранения | −20...+70°С |
