Реле времени (таймер) ARK5-T1 предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:
- 8 диапазонов выдержек времени
- Аналоговая установка времени

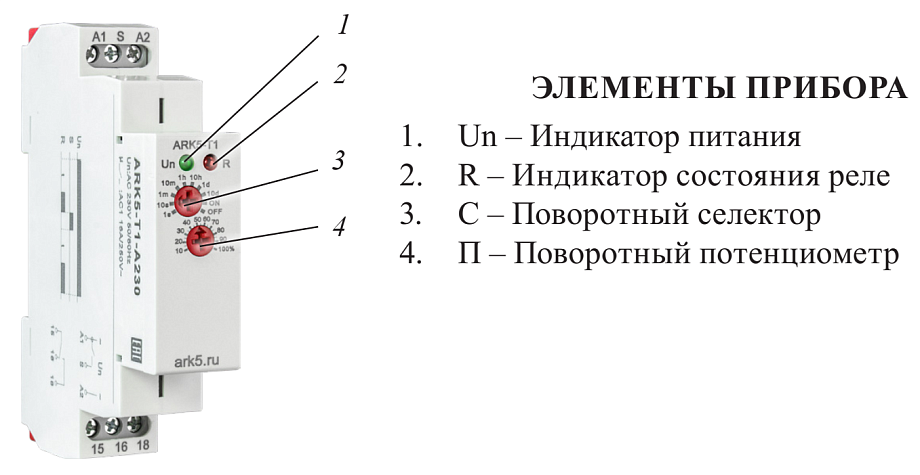

- Светодиодные индикаторы питания и состояния реле
Сравнительную таблицу по таймерам ARK5
см. тут
Технические характеристики:
Параметр
| Значение
|
ARK5-T1-A230
| ARK5-T1-W240
|
Диапазон задаваемых выдержек
времени
| 0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин; 0,1…1 ч; 1…10 ч; 0,1…1 д; 1…10 д |
Погрешность задания уставки
| ±10% |
Повторяемость
| ±0,2%
|
Питание
| ~230 В (+10/−15%) | ≅12…240 В
|
Потребляемая мощность
| 6 ВА/1,3 Вт
| 0,09...3 ВА/
0,05...1,7 Вт |
Реле | ~16 А, 250 В
|
Механическая износостойкость
| ≥ 107 циклов |
Электрическая износостойкость
| ≥ 105 циклов |
Время сброса
| ≤ 200 мс
|
Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) |
Температура эксплуатации | −20...+55°С |
Температура хранения
| −35...+75°С |
Монтаж | Настенный, на DIN-рейку (стандарт 1S) |
Расстояние между монтажными отверстиями | 95 мм |
Габаритные размеры
| 90×18×64 мм
|
Вес |
60 г
|
Диаграммы работы реле
|
| После подачи питания начинается отсчет интервала времени задержки
включения t. По истечении заданного времени происходит срабатывание реле.
После замыкания управляющего контакта S-A1 реле размыкается. При
размыкании управляющего контакта цикл начинается заново. Контакты реле
возвращаются в исходное состояние после снятия питания |
Габаритные размеры |
|
