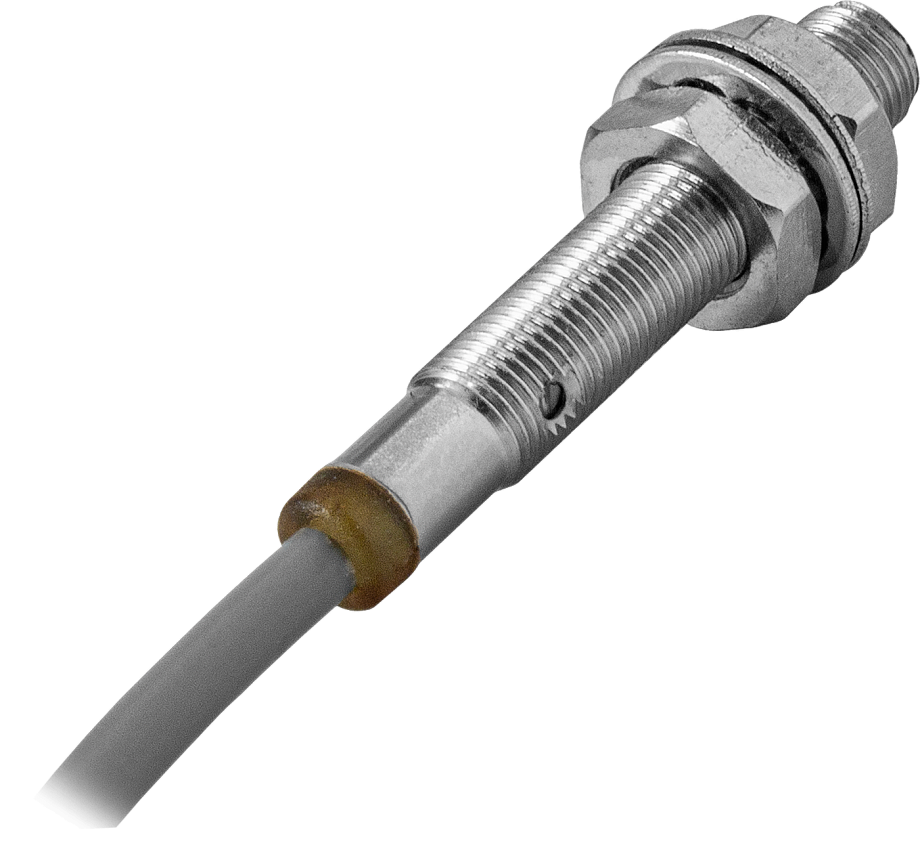

Индуктивный бесконтактный датчик AR-LM5-3001 применяется в качестве конечного выключателя, датчика положения, датчика оборотов и количества продукции в автоматических линиях, станках и т. п., а также для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов.

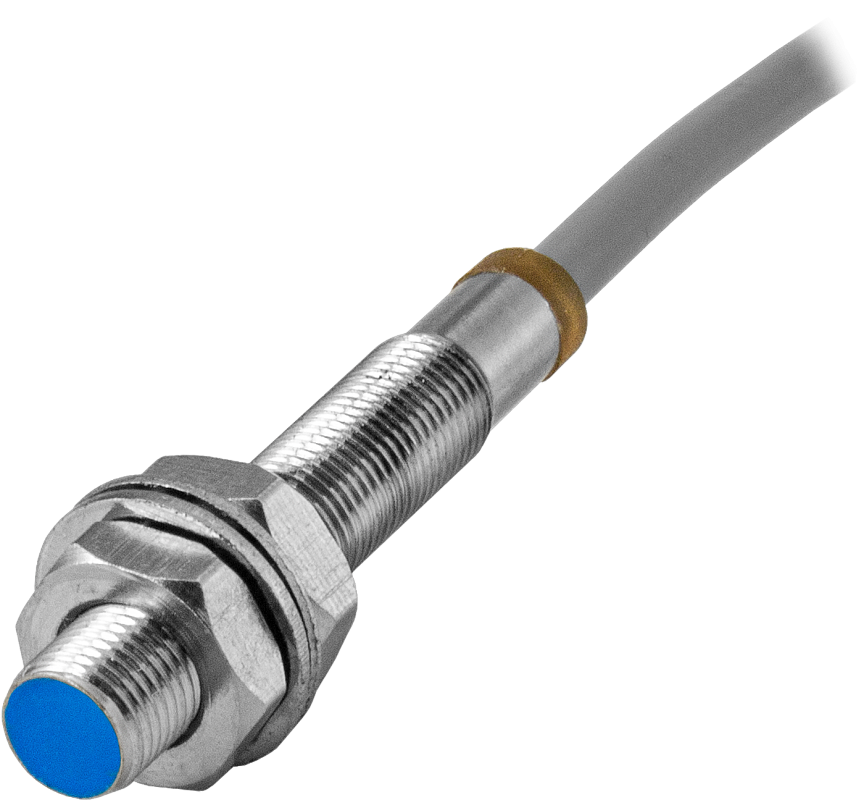

Датчик реагирует на приближение металлического предмета (объекта) к его чувствительной части, которая расположена с торца и защищена пластиковым колпачкомОсобенности:
-
Реагирует только на металлические объекты
-
Отсутствие механического контакта с объектом увеличивает ресурс работы, повышает степень надежности оборудования
-
-
Нечувствительность к диэлектрикам – обладает высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.)
-
Индикатор срабатывания
- Утопленный
-
Установка в отверстие или паз на поверхности с помощью резьбы, нарезанной на корпусе, и двух гаек.
-
Датчики могут применяться для управления релейными модулями
МР85
-
Технические характеристики:
Параметр | Значение
|
Расстояние срабатывания | 1 мм |
Схема подключения | 3-проводная, NPN или PNP |
Типы выходных устройств
| Транзисторный ключ NPN или PNP |
Контакт | НО |
Максимальный ток нагрузки | 150 мА |
Максимальная частота переключения | 200 Гц |
Диапазон рабочих температур | −20...+70°С |
Питание | =10…30 В
|
Степень пылевлагозащиты | IP67 |
Длина провода
| 1,8 м
погрешность длины провода ±3%
|
Резьба
| М5×0,5 |
Материал корпуса | Никелированная латунь |
Материал активной части | Ударопрочный конструкционный пластик |
Габаритные размеры | 9×8×30 мм
|
Вес | 19 г |
Модель
| Тип
| Контакт |
AR-LM5-3001PA
| PNP
| НО |
AR-LM5-3001NA | NPN
| НО |
Габаритные размеры |
 |
Версия: 2024-11-20-СДГ
