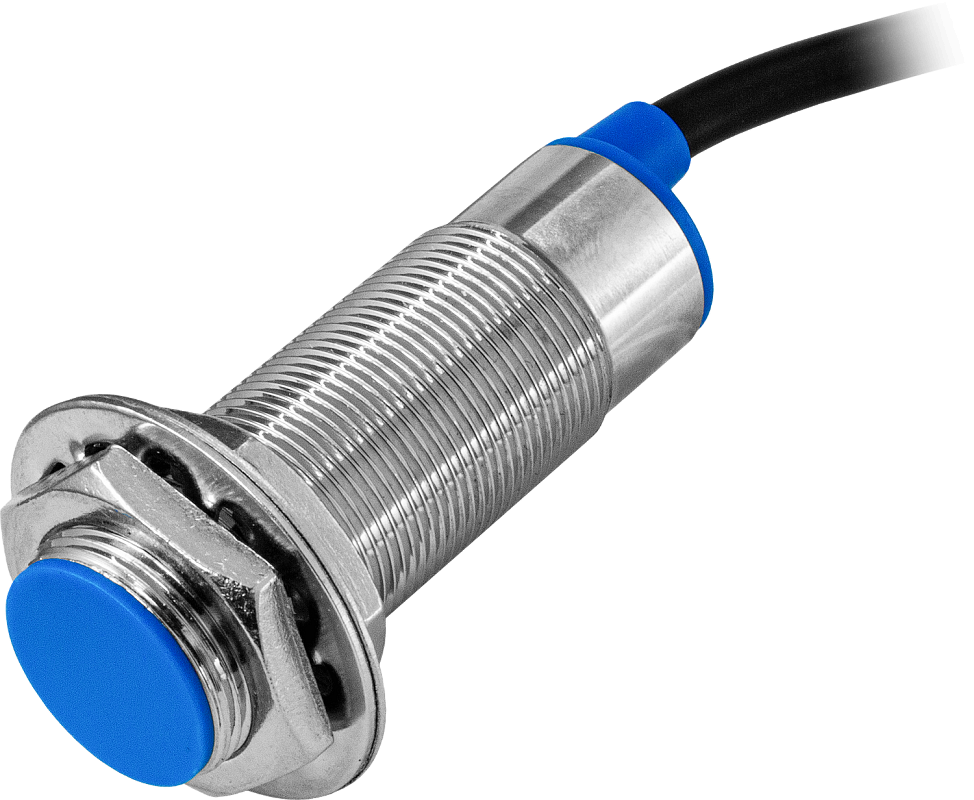

Индуктивный бесконтактный датчик AR-LM18-3005 применяется в качестве конечного выключателя, датчика положения, датчика оборотов и количества продукции в автоматических линиях, станках и т. п., а также для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов.
Датчик реагирует на приближение металлического предмета (объекта) к его чувствительной части, которая расположена с торца и защищена пластиковым колпачкомОсобенности:
-
Реагирует только на металлические объекты
- Отсутствие механического контакта с объектом увеличивает ресурс работы, повышает степень надежности оборудования.
- Высокая частота переключения позволяет применять датчики в качестве первичных датчиков скорости в комплексе со счетчиками импульсов и тахометрами
-
Нечувствительность к диэлектрикам – обладает высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.).
-

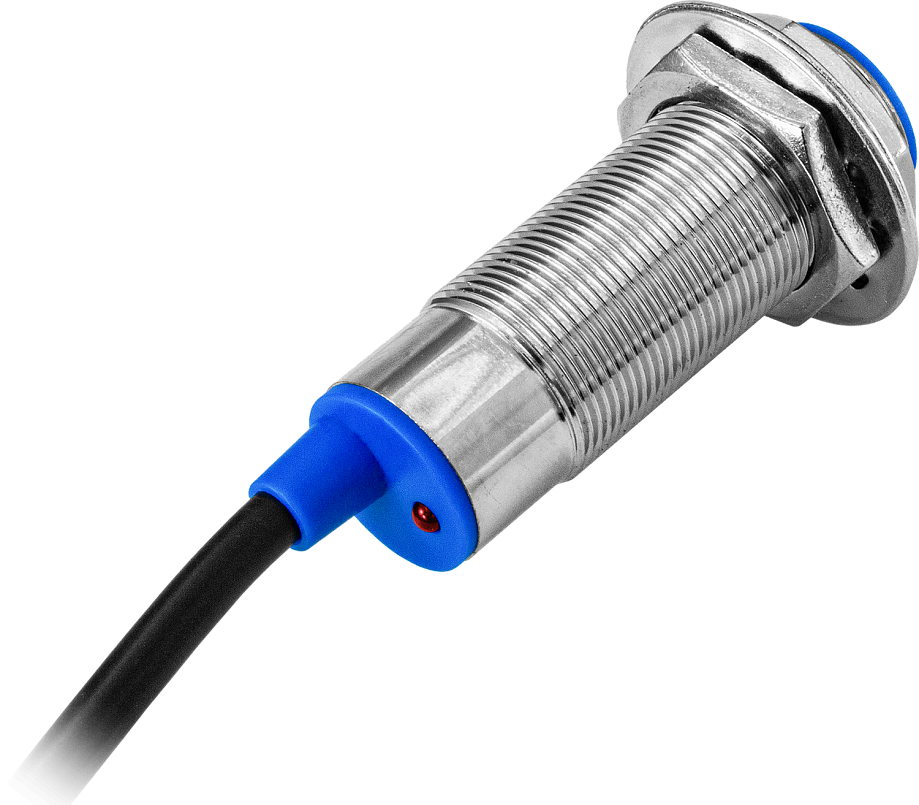

Индикатор срабатывания
- Утопленный
- Установка в отверстие или паз на поверхности с помощью резьбы, нарезанной на корпусе, и двух гаек.
- Датчики могут применяться для управления релейными модулями МР85
- Для питания датчиков используются Блоки питания
Технические характеристики:
Параметр | Значение
|
Расстояние срабатывания | 4 мм |

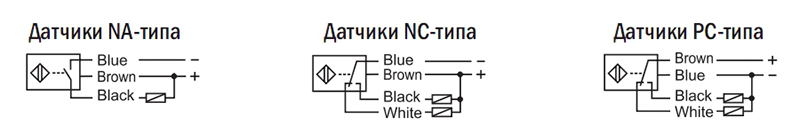

Схема подключения | 4-проводная, NPN или PNP |
Типы выходных устройств
| Транзисторный ключ NPN или PNP
|
Контакт
| НО+НЗ
|
Максимальный ток нагрузки | 200 мА
|
Максимальная частота переключения
| 200 Гц
|
Диапазон рабочих температур
| −20...+70°С
|
Питание
| =6..36 В
|
Степень пылевлагозащиты | IP67 |
Длина провода | 1,78 м
погрешность длины провода ±3%
|
Резьба | М18×1 |
Материал корпуса | Никелированная латунь |
Материал активной части | Ударопрочный конструкционный пластик |
Габаритные размеры | ∅ 31×60 мм |
Вес | 110 г |
Модель
| Тип
|
AR-LM18-3005NC | NPN |
AR-LM18-3005PC
| PNP
|

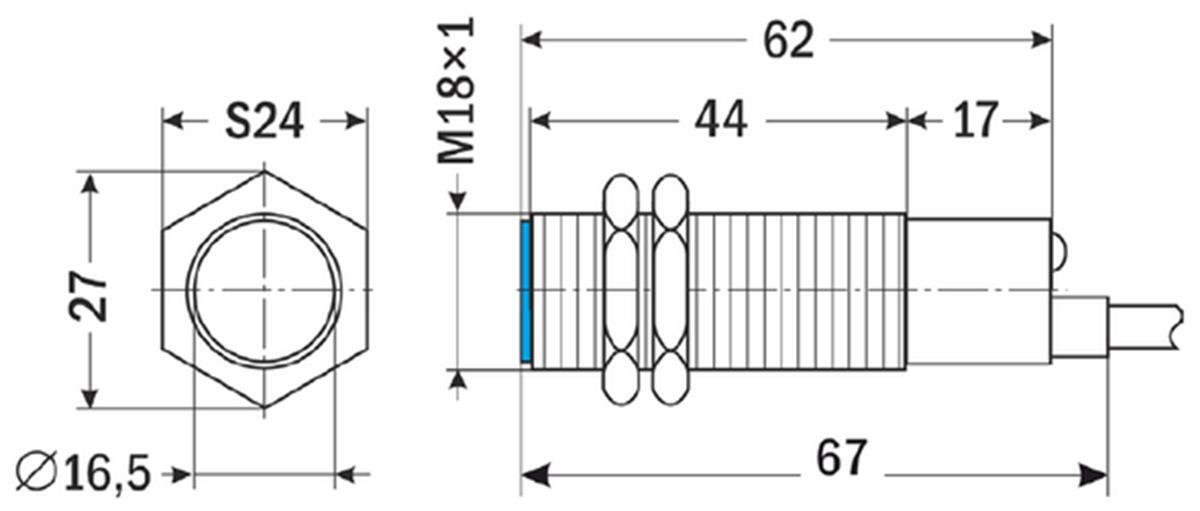

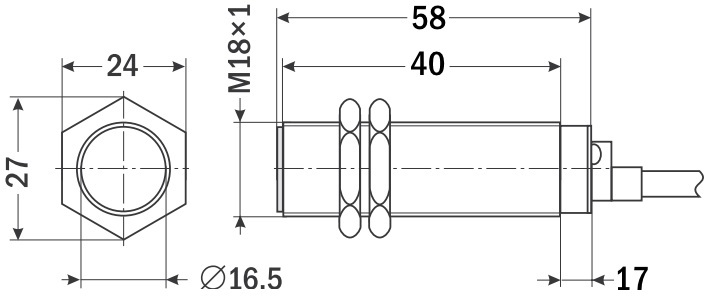

Габаритные размеры |
 |
Версия: 2024-11-20-СДГ
