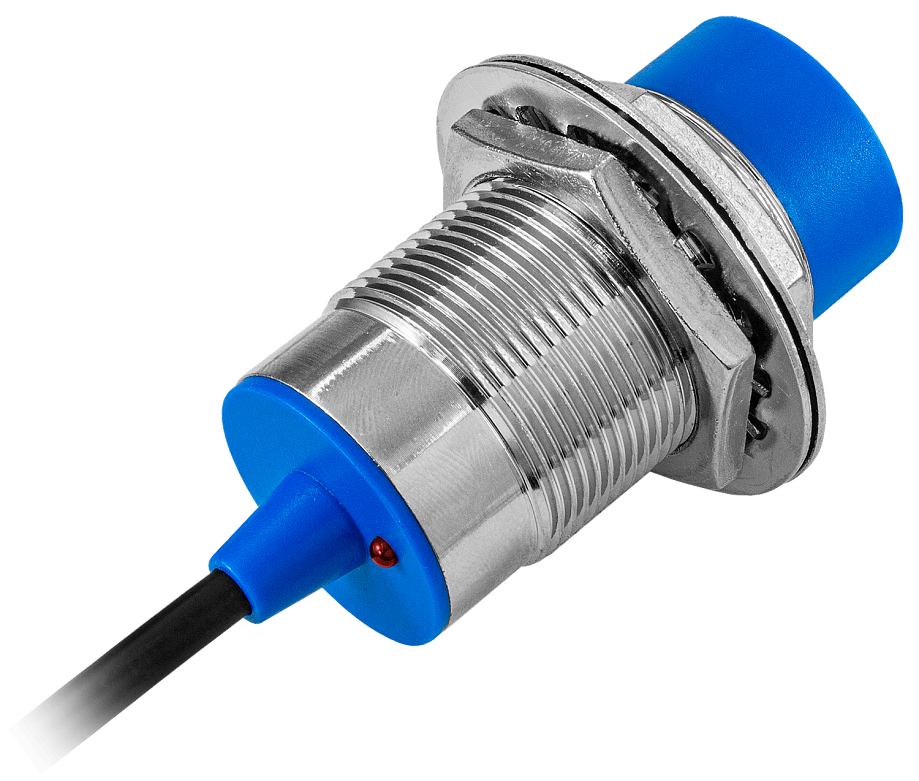

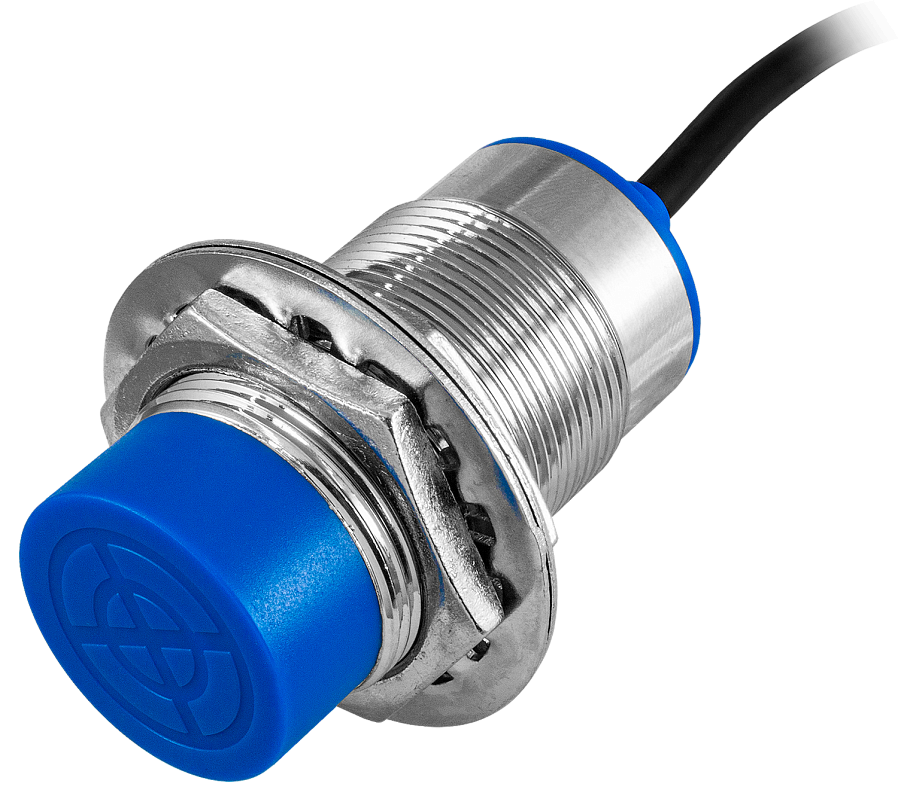

Индуктивный бесконтактный датчик AR-LM30-3015 применяется в качестве конечного выключателя, датчика положения, датчика оборотов и количества продукции в автоматических линиях, станках и т. п., а также для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов.
Датчик реагирует на приближение металлического предмета (объекта) к его чувствительной части, которая расположена с торца и защищена пластиковым колпачком
Особенности:
-
Реагирует только на металлические объекты
- Отсутствие механического контакта с объектом увеличивает ресурс работы, повышает степень надежности оборудования.
- Высокая частота переключения позволяет применять датчики в качестве первичных датчиков скорости в комплексе со счетчиками импульсов и тахометрами
-
Нечувствительность к диэлектрикам – обладает высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.).
-
Индикатор срабатывания
- Неутопленный
- Установка в отверстие или паз на поверхности с помощью резьбы, нарезанной на корпусе, и двух гаек.
- Датчики могут применяться для управления релейными модулями МР85
- Для питания датчиков используются Блоки питания
Технические характеристики
Параметр | Значение
|
Расстояние срабатывания | 15 мм | 13 мм |
Схема подключения | 4-проводная
|
Типы выходных устройств
| Транзисторный
ключ NPN | Транзисторный
ключ PNP |
Контакт | НО+НЗ |
Максимальный ток нагрузки | 200 мА |
Максимальная частота переключения | 200 Гц |
Диапазон рабочих температур | −20...+70°С |
Питание | =6...36 В
|
Степень пылевлагозащиты | IP67 |
Длина провода
| 1,75 м
погрешность длины провода ±3%
|
Резьба
| М30×1,5
|
Материал корпуса | Никелированная латунь |
Материал активной части | Ударопрочный конструкционный пластик |
Габаритные размеры | ∅48×70 мм
|
Вес | 179 г |
Модель
| Тип
| Контакт |
AR-LM30-3015NC
| NPN
| НО+НЗ |
AR-LM30-3015PC
| PNP
| НО+НЗ |

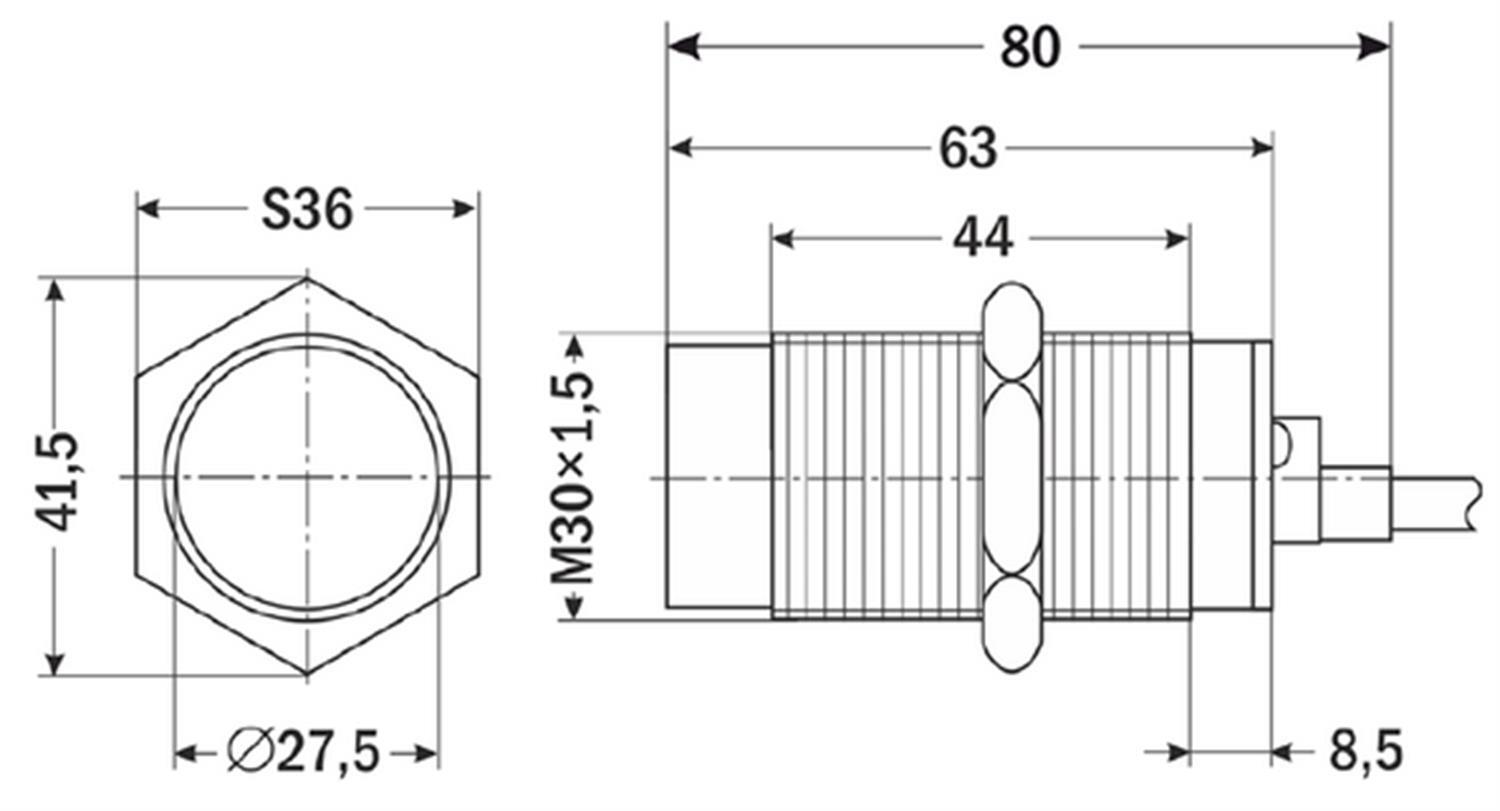

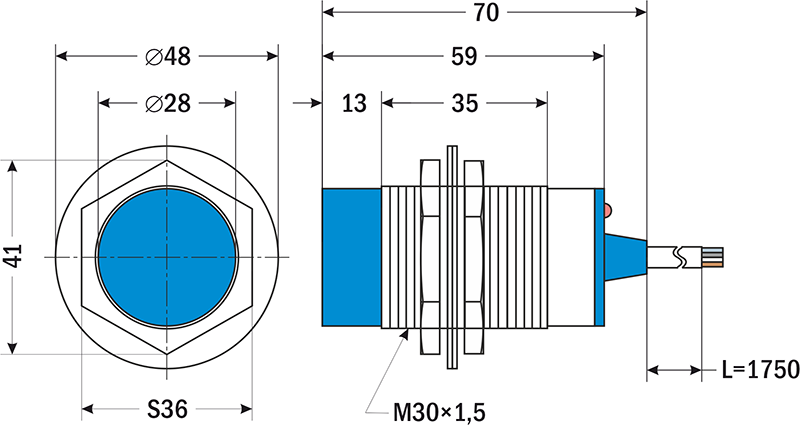

Габаритные размеры
|
|
Версия: 2024-11-20-СДГ
