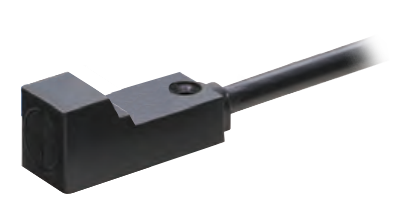

Индуктивный бесконтактный выключатель LK08M применяется в качестве конечного выключателя, датчика положения, датчика оборотов и количества продукции в автоматических линиях, станках и т. п.Особенности:
Технические характеристики:
Параметр | Значение
|
Расстояние срабатывания | 2,5 мм |
Типы выходных устройств
| NPN 3-проводная или PNP 3-проводная |
Контакт | НО или НЗ
|
Максимальный ток нагрузки | ≤ 100 мА |
Максимальная частота переключения | 500 Гц |
Питание | =10...30 В
|
Длина провода
| 2 м
|
Материал | Поликарбонат |
Степень пылевлагозащиты | IP67 |
Диапазон рабочих температур | −25...+70°С |
Габаритные размеры | 8×8×23 мм |
Модификации:
Модель
| Схема подключения | Контакт |
LK08M-23.2,5N1.U1.K
| NPN 3-проводная
| НО
|
LK08M-23.2,5N2.U1.K
| НЗ
|
LK08M-23.2,5P1.U1.K
| PNP 3-проводная
| НО
|
LK08M-23.2,5P2.U1.K
| НЗ
|

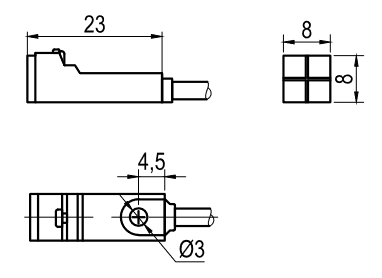

Габаритные размеры
|
|
Схема подключения |
NPN 3-проводная, НО |
|
NPN 3-проводная, НЗ |
|
PNP 3-проводная, НО |
|
PNP 3-проводная, НЗ |
|
Обозначение при заказе |
|
Версия: 2023-03-21-ЛВС
