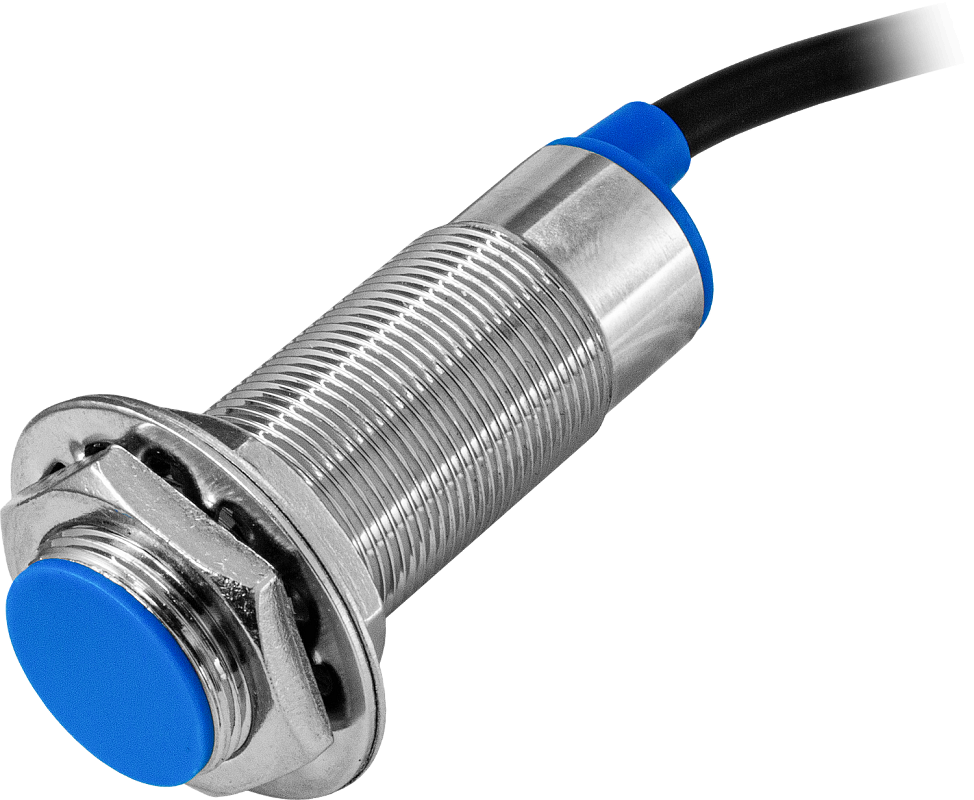

Индуктивный бесконтактный датчик AR-LM18-2005 применяется в качестве конечного выключателя, датчика положения, датчика оборотов и количества продукции в автоматических линиях, станках и т. п., а также для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов.
Датчик реагирует на приближение металлического предмета (объекта) к его чувствительной части, которая расположена с торца и защищена пластиковым колпачкомОсобенности:
-
Реагирует только на металлические объекты
- Отсутствие механического контакта с объектом увеличивает ресурс работы, повышает степень надежности оборудования.
- Высокая частота переключения позволяет применять датчики в качестве первичных датчиков скорости в комплексе со счетчиками импульсов и тахометрами
-
Нечувствительность к диэлектрикам – обладает высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.).
-

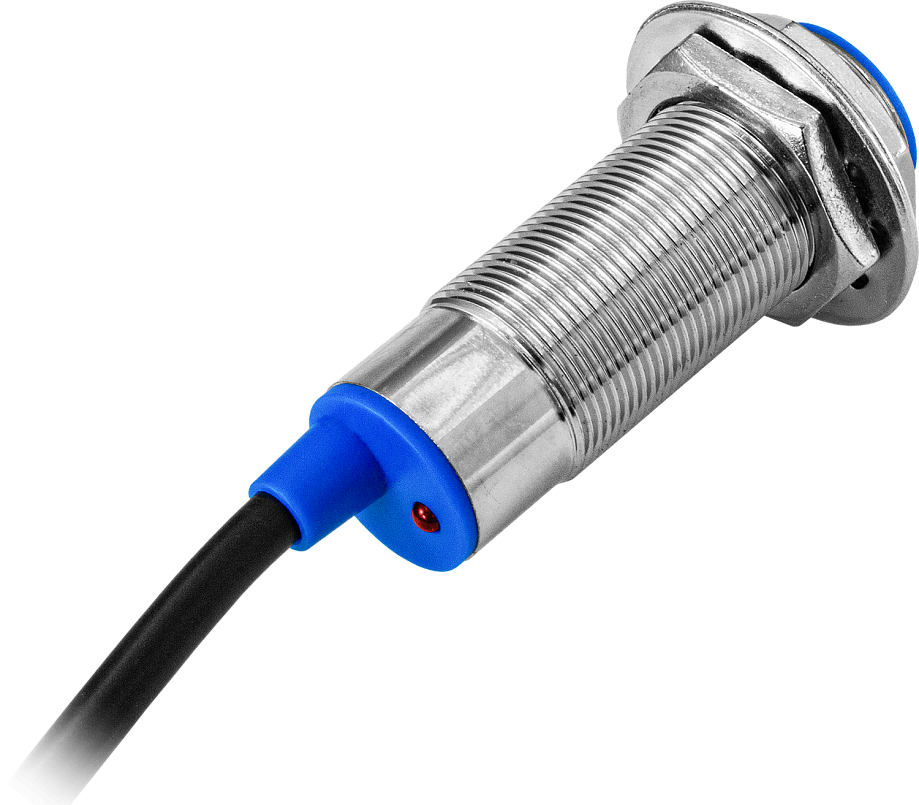

Индикатор срабатывания
- Утопленный
- Установка в отверстие или паз на поверхности с помощью резьбы, нарезанной на корпусе, и двух гаек.
- Датчики могут применяться для управления релейными модулями МР85
- Для питания датчиков используются Блоки питания
Технические характеристики:
Параметр | Значение
|
Расстояние срабатывания | 5 мм |
Максимальный ток нагрузки | 200 мА |
Максимальная частота переключения | 200 Гц |
Схема подключения | 2-проводная |
Контакт | НО или НЗ |
Диапазон рабочих температур | −20...+70°С |
Питание | =12…24 В
|
Степень пылевлагозащиты | IP67 |
Длина провода
| 1,78 м
погрешность длины провода ±3%
|
Резьба
| М18×1
|
Материал корпуса | Никелированная латунь |
Материал активной части | Ударопрочный конструкционный пластик |
Вес | 100 г |
Модель
| Контакт | Габаритные размеры, мм
|
AR-LM18-2005DA
| НО | ∅31×60
|
AR-LM18-2005DB
| НЗ | ∅31×65
|

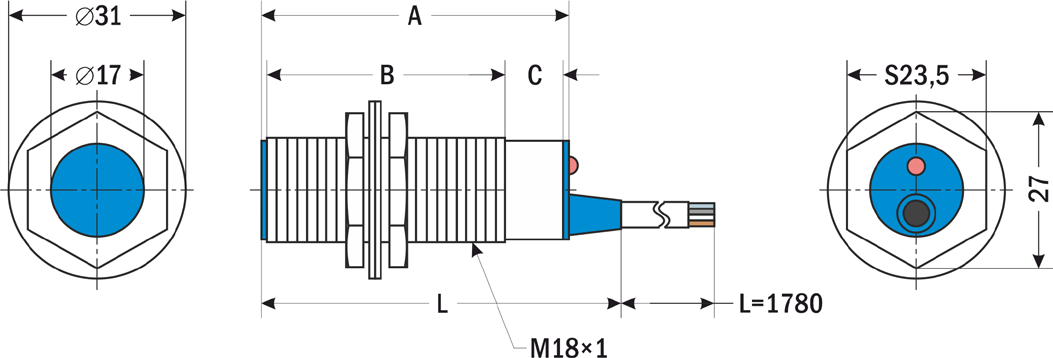

Габаритные размеры
|
 |
Модель
| Размеры, мм
|
A
| B | C | L |
AR-LM18-2005DA
| 52
| 41 | 9 | 60 |
AR-LM18-2005DВ
| 58
| 45 | 10 | 65 |
Версия: 2024-11-20-СДГ
