Цифровые индикаторы напряжения и тока MT22-VAM предназначены для отображения действующих значений напряжения и тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах
Особенности:
- Широкий диапазон напряжения питания ~50…500 В
- Размер символа 11 мм
- Трансформатор тока до 100 А в комплекте
- Срок службы 30 000 часовТехнические характеристики:
Параметр
| Значение
|
Степень пылевлагозащиты
| IP54 (со стороны лицевой панели)
|
Напряжение питания (AC)
| 50…500 В (питание от измеряемого напряжения)
|
Диапазон рабочих температур
| −25…+55°C |
Температура хранения
| −40…+70°C |
Относительная влажность воздуха
| < 90%RH
|
Яркость
| 100 кд/м² |
Материал корпуса
| PBT (полибутилентерефталат)
|
Погрешность измерения
| 1%
|
Установочный диаметр
| 22,5 мм
|
Потребление тока
| 20 мА
|
Допустимое отклонение напряжения
| 20%
|
Частота измеряемого напряжения
| 50…60 Гц
|
Тип подключения питания
| Винтовое, 0,5…2,5 мм² |
Тип подсветки
| LED
|
Уровень изоляции
| 2,5 кВ, 1 мин.
|
Срок службы
| 30 000 ч
|
Габаритные размеры | ⌀30×46 мм
|

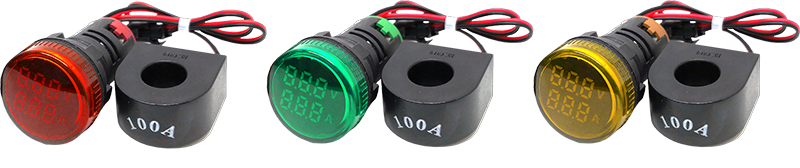

Модификации индикаторов тока и напряжения:
Цвет | Напряжение
| Ток
| Погрешность |
MT22-VAM3
| Зеленый
| ~50...500 В
| ~0...100 А
|
±(2,5% + 1 е.м.р.)
|
MT22-VAM4
| Красный
|
MT22-VAM5
| Желтый
|

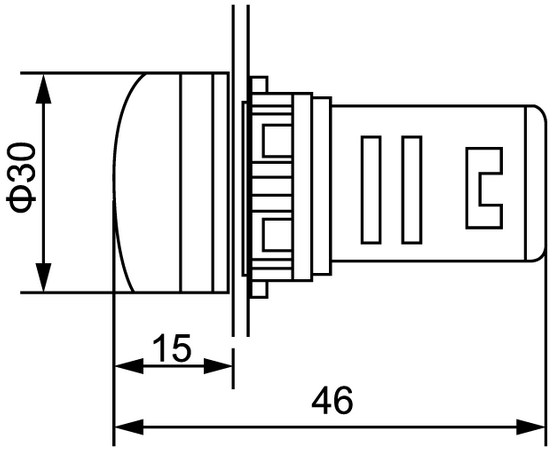

Габаритные размеры |
|
Версия: 2018-08-07-КВА
