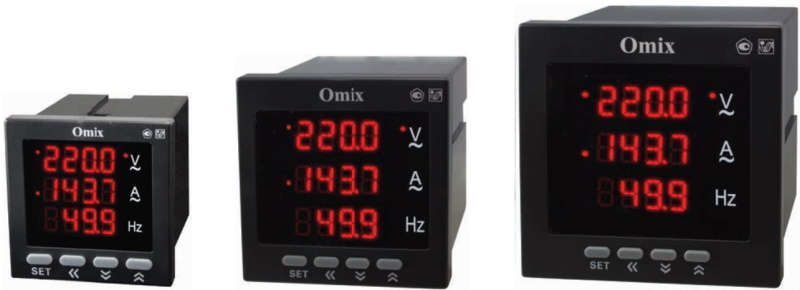

Мультиметр однофазный щитовой с релейным выходом и RS-485 Omix M3-1-K-RS485-N2

Прибор для измерения и индикации напряжения, силы тока и частоты в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы и передачи измеренных значений по протоколу Modbus RTU

Диапазон измерения напряжения: ~0…500 В (напрямую), ~0...1,1 МВ (через трансформатор напряжения)

Диапазон измерения cилы тока: ~0...5 А (напрямую), ~0...9999 А (через трансформатор тока)

Диапазон измерения частоты: 40...70 Гц

Погрешность: ±(0,5% + 1 е.м.р.)

Общий релейный выход ~2 A, 250 B

Интерфейс RS-485

Количество фаз: 1

3 независимых четырехразрядных светодиодных индикатора
Широкий диапазон питания ≅85...264 В
Монтаж: в щит
Госреестр № 64439-22

В закладки

7 426 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Мультиметр однофазный щитовой Omix M3-1-K-RS485-N2 предназначен для измерения и индикации напряжения, силы тока и частоты в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы и передачи измеренных значений по протоколу Modbus RTU
Особенности:

Возможность подключения через трансформаторы напряжения и тока
Может выдерживать длительные (до нескольких лет) перегрузки до 600 В и 6 А
Реле срабатывает при выходе любого из измеряемых параметров за установленные пределы
Шесть светодиодных индикаторов достижения верхней и нижней уставок по каждому из измеряемых параметров
Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). При использовании трансформаторов напряжения и тока по протоколу Modbus передаются измеренные значения без учета коэффициента трансформации.
3 типоразмера корпуса

Технические характеристики:

Параметр	Значение
Диапазон измерения напряжения	~0...500 В (напрямую) ~0...1,1 МВ (через трансформатор напряжения)
Диапазон измерения силы тока	~0...5 А (напрямую) ~0...9999 А (через трансформатор тока)
Диапазон измерения частоты тока	40...70 Гц
Дискретность измерения	Автоматическая: 0,001; 0,01; 0,1; 1
Погрешность измерения	±(0,5% + 1 е.м.р.)
Скорость измерения	3 изм./с
Потребляемая мощность	< 5 ВА
Питание	≅85...264 В, 50...60 Гц
Коммутационная способность реле	~2 А, 250 В
Интерфейс	RS-485 Modbus RTU
Скорость передачи данных	1200...9600 бит/с
Условия эксплуатации	−10...+50°С ≤ 85%RH
Условия хранения	−40...+70°С ≤ 85%RH
Высота символов	P77: 10 мм Р99, Р1212: 14 мм
Габаритные размеры	Р77: 74×74×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм
Размер врезного отверстия	Р77: 67×67 мм Р99: 91×91 мм Р1212: 111×111 мм
Вес	Р77: 229 г Р99: 270 г Р1212: 329 г

Габаритные размеры

P77

P99

P1212

Версия: 2021-06-25-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.10.2022	0.8 Мб

Артикул	Модель	Срок поставки	Стоимость
Omix P99-M3-1-K-RS485-N2 Omix P77-M3-1-K-RS485-N2 Omix P1212-M3-1-K-RS485-N2

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
E62976	Omix P99-M3-1-K-RS485-N2	Со склада (комплектация 1..72 часа)	7426 руб. – +
E62977	Omix P77-M3-1-K-RS485-N2	Со склада (комплектация 1..72 часа)	7426 руб. – +
E62978	Omix P1212-M3-1-K-RS485-N2	Со склада (комплектация 1..72 часа)	7426 руб. – +

Артикул	Модель	Срок поставки	Стоимость
E62976	Omix P99-M3-1-K-RS485-N2	Со склада (комплектация 1..72 часа)	7426 руб. – +
E62977	Omix P77-M3-1-K-RS485-N2	Со склада (комплектация 1..72 часа)	7426 руб. – +
E62978	Omix P1212-M3-1-K-RS485-N2	Со склада (комплектация 1..72 часа)	7426 руб. – +

Отзывы на этот товар пока отсутствуют.
