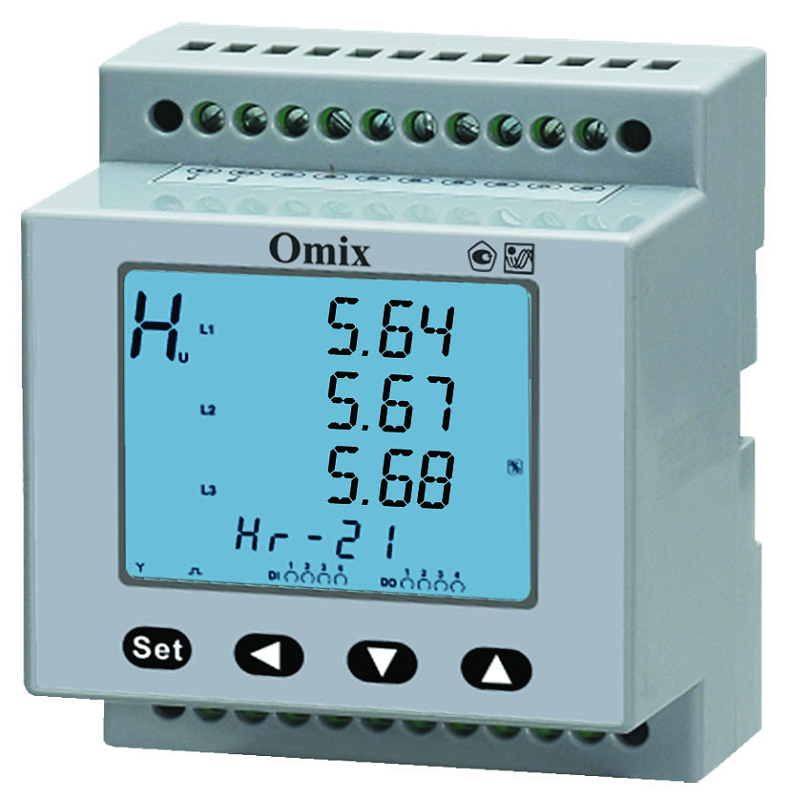

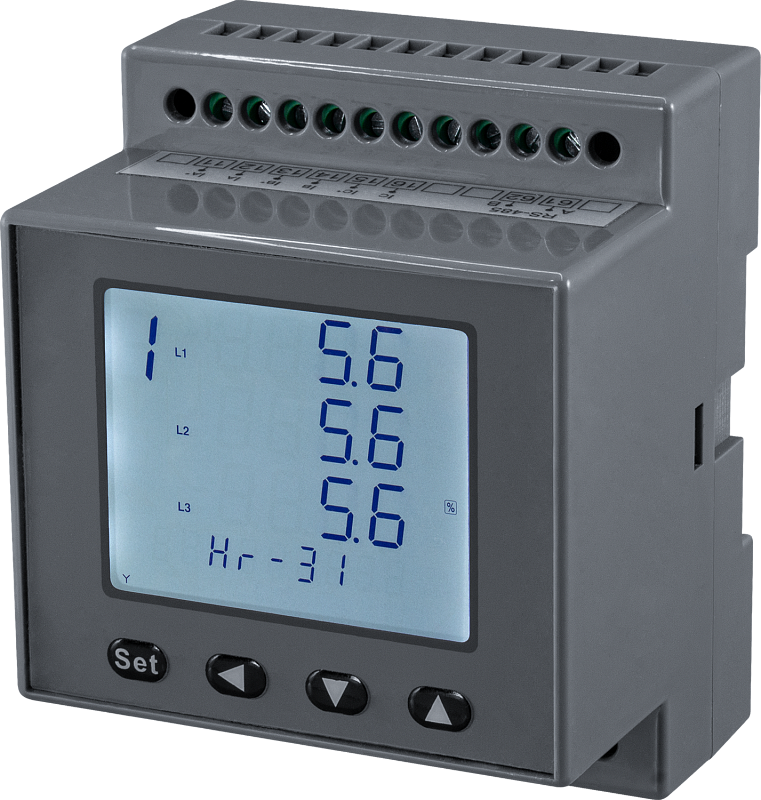

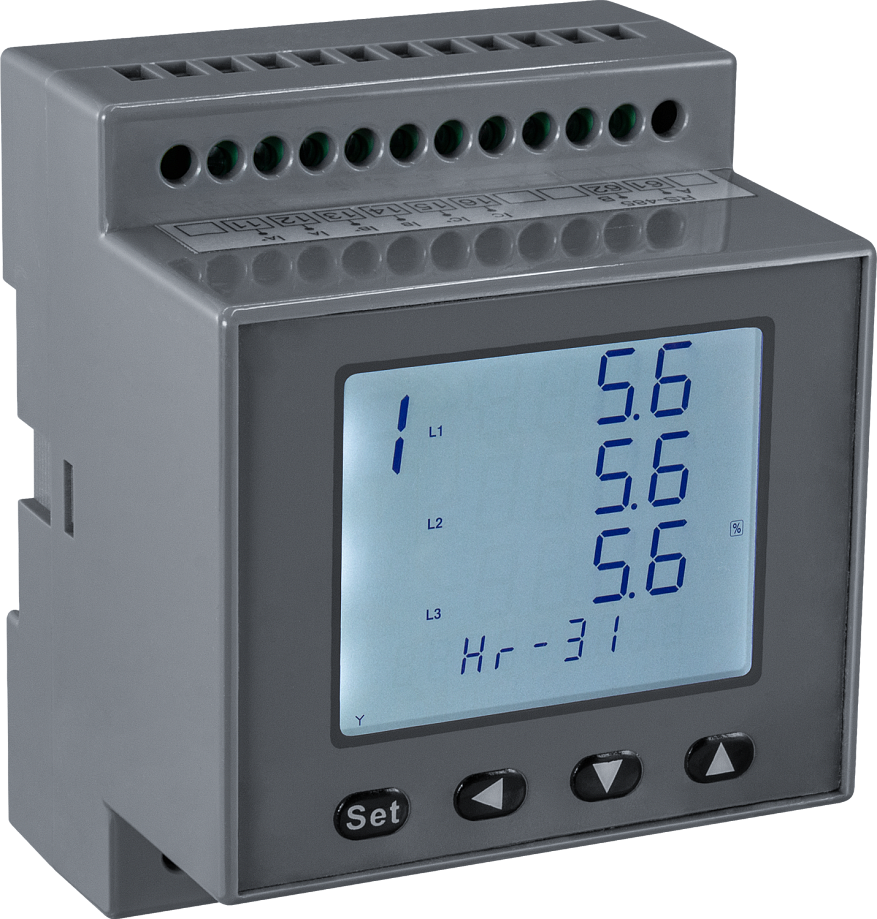

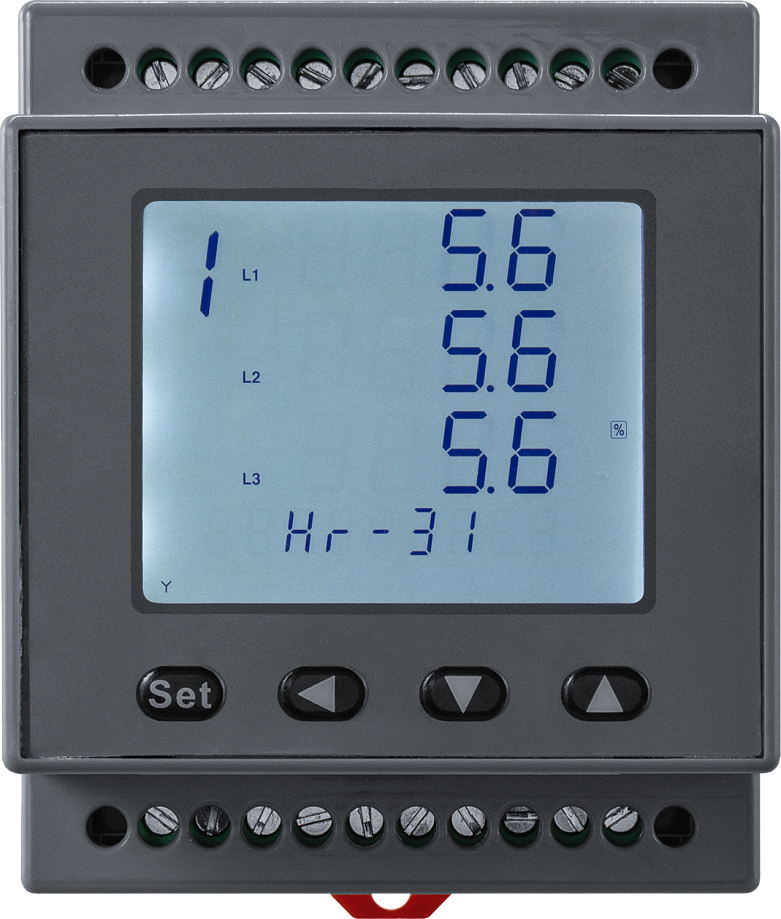

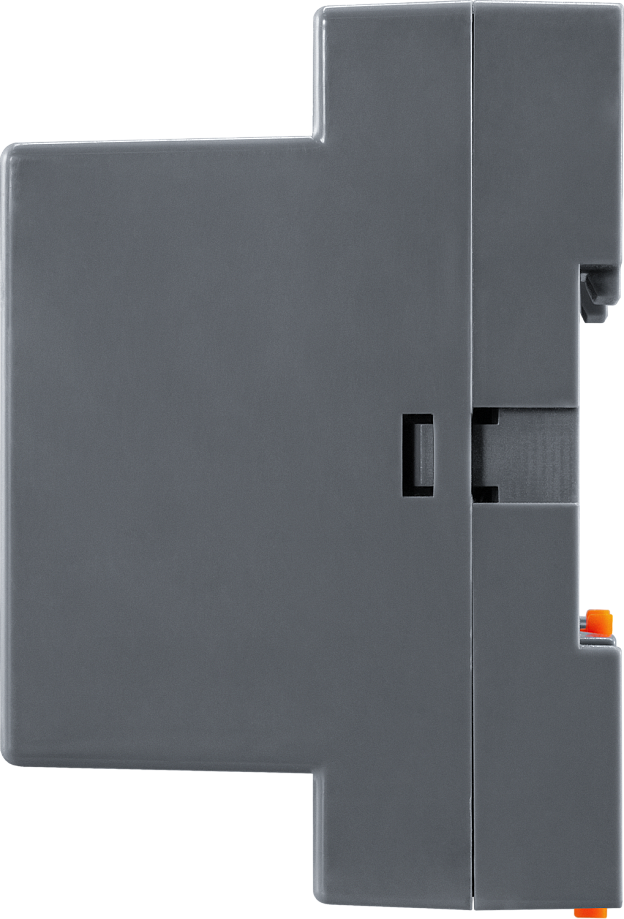

Мультиметр трехфазный Omix D4-MAY-3-RS485

Арт: O72004

Прибор для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, активной, реактивной и полной мощности, частоты тока, коэффициента мощности, активной и реактивной энергии

Анализатор гармоник: до 21 включительно

Диапазон измерения напряжения: ~0…380 В (прямое подключение), ~0...1,1 МВ (через трансформатор напряжения)

Диапазон измерения силы тока: ~0...5 А (прямое подключение), ~0...20 кА (через трансформатор тока)

Диапазон измерения частоты: 45...65 Гц

Диапазон измерения коэффициента мощности: 0...1

Диапазон измерения активной мощности: 0...9999 МВт

Диапазон измерения реактивной мощности: 0...9999 МВАр

Диапазон измерения полной мощности: 0...9999 МВА

Диапазон измерения активной энергии: 0...22,8 ГВт∙ч

Диапазон измерения реактивной энергии: 0...22,8 ГВАр∙ч

Дисплей: ЖК-дисплей с подсветкой
Монтаж: на DIN-рейку, стандарт 4S
Функции max/min, среднее
Госреестр № 64439-22

В закладки

24 375 руб. Наличие: Ожидается 2025.01.12

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Анализатор параметров трехфазной сети на DIN-рейку Omix D4-MAY-3-RS485 предназначен для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, активной, реактивной и полной мощности, частоты тока, коэффициента мощности, активной и реактивной энергии

Прежнее название прибора: Omix D4-MLA-3-0.5-RS485

Особенности:

Большой ЖК-дисплей с подсветкой
Два импульсных выхода для активной и реактивной энергии
Возможность подключения через трансформаторы тока и напряжения
Устойчивость к длительным перегрузкам до 6 А и 460 В, а также к кратковременным перегрузкам в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)

Технические характеристики:

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	силы тока	0...5 А	0...20 кА	±0,5% + 1 е.м.р.
	напряжения	0...380 В	0...1,1 МВ	±0,5% + 1 е.м.р.
	частоты	45...65 Гц		±0,05 Гц
	коэффициента мощности	0...1		±0,01
	активной мощности	0...9999 МВт		±0,5%
	реактивной мощности	0...9999 МВАр		±0,5%
	полной мощности	0...9999 МВА		±0,5%
	активной энергии	0...22,8 ГВт∙ч		±0,5%
	реактивной энергии	0...22,8 ГВт∙ч		±0,5%

Параметр	Значение
Анализатор гармоник	до 21 включительно
Дискретность измерения: - силы тока - напряжения - частоты - коэффициента мощности	0,001 0,1 0,01 0,001
Импеданс: - силы тока - напряжения	< 20 мОм > 5 кОм/В
Импульсная константа	Активная: 10 000 имп/кВт∙ч Реактивная: 10 000 имп/кВАР∙ч
Скорость измерения	3 изм./с
Питание	≅85...264 В, 50...60 Гц
Энергопотребление прибора	< 5 ВА
Интерфейс	RS-485 Modbus RTU
Скорость передачи данных	1200...19 200 бит/с
Условия эксплуатации	−10...+50°С, ≤ 85%RH
Условия хранения	−25...+70°С, ≤ 85%RH
Монтаж	На DIN-рейку, стандарт 4S
Габаритные размеры	88×72×60 мм
Вес	188 г

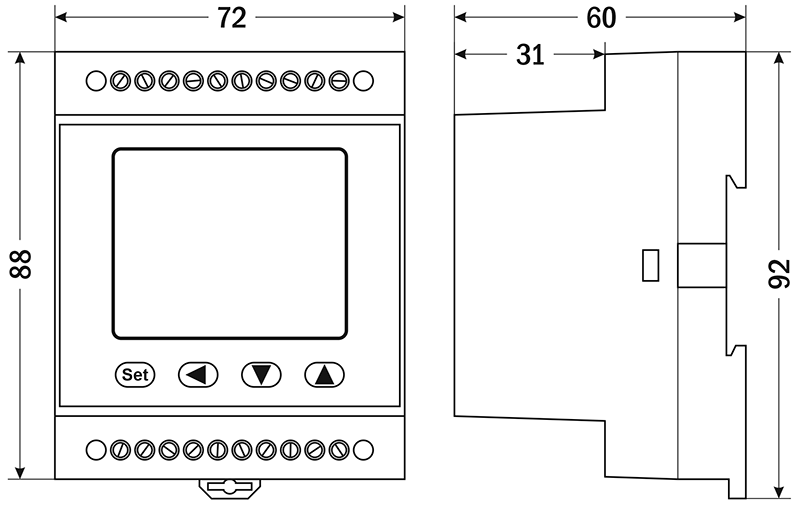

Габаритные размеры

Версия: 2018-04-27-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.02.2023	1.06 Мб
