Анализатор параметров трехфазной сети Omix P99-MAY-3-RS485

Прибор для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, углов сдвига фаз между током и напряжением, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии

Анализатор гармоник: до 31 включительно

Диапазон измерения линейного напряжения: ~0…220 В (прямое подключение), ~0...2,2 МВ (через трансформатор напряжения)

Диапазон измерения фазного напряжения: ~0…380 В (прямое подключение), ~0...3,8 МВ (через трансформатор напряжения)

Диапазон измерения силы тока: ~0...5 А (прямое подключение), ~0...5 кА (через трансформатор тока)

Диапазон измерения частоты: 45...65 Гц

Диапазон измерения коэффициента мощности: 0...1

Диапазон измерения активной мощности: 0...190 ГВт

Диапазон измерения реактивной мощности: 0...190 ГВАр

Диапазон измерения полной мощности: 0...190 ГВА

Диапазон измерения активной энергии: 0...190 ГВт∙ч

Диапазон измерения реактивной энергии: 0...190 ГВАр∙ч

3 релейных выхода ~2 А, 240 В или 3 аналоговых выхода 0(4)...20 мА, настраиваемых на сигнализацию по любому из 34 параметров, измеряемых прибором

Интерфейс RS-485

Дисплей: цветной ЖК-дисплей с подсветкой
Монтаж: в щит
Функции max/min, среднее
Госреестр № 64439-22
Госповерка заказывается отдельно

В закладки

50 513 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Анализатор параметров трехфазной сети Omix P99-MAY-3-RS485 предназначен для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, частоты тока, тока небаланса, напряжения небаланса, углов сдвига фаз между током и напряжением, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии

Особенности:

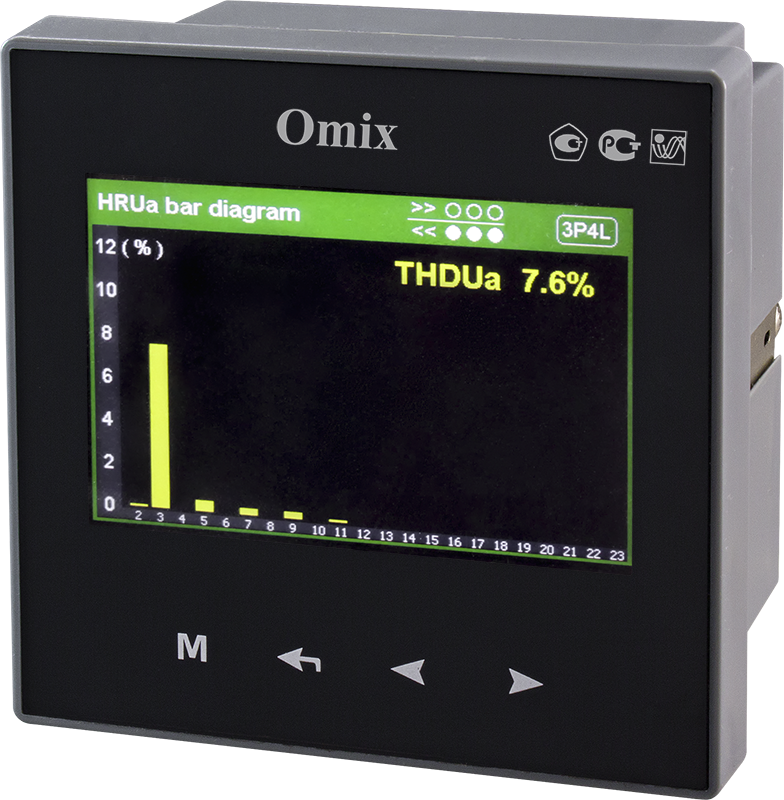

Отображения гармоник по каждой из фаз в форме таблицы или в форме гистограммы

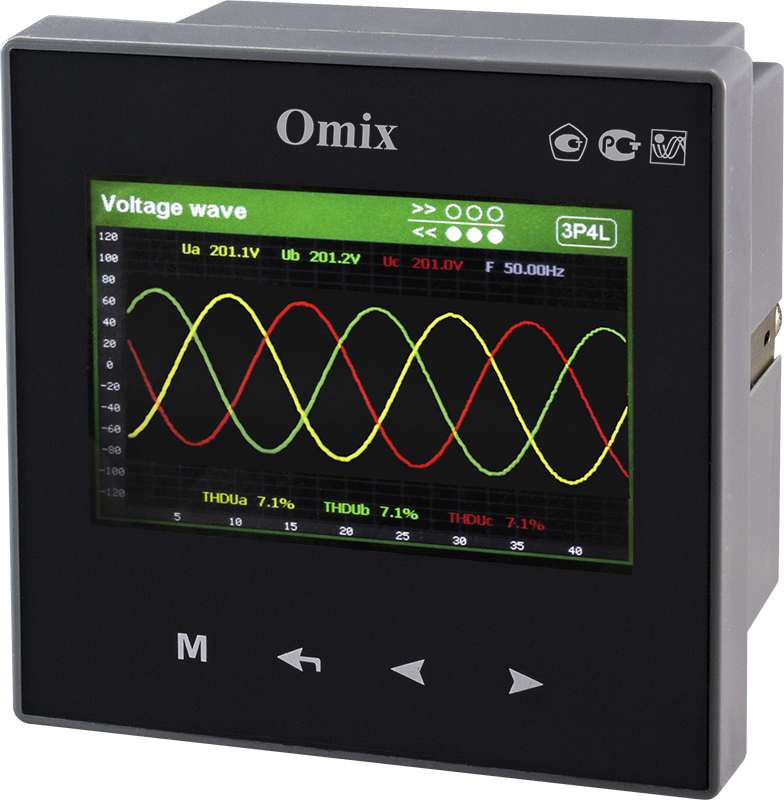

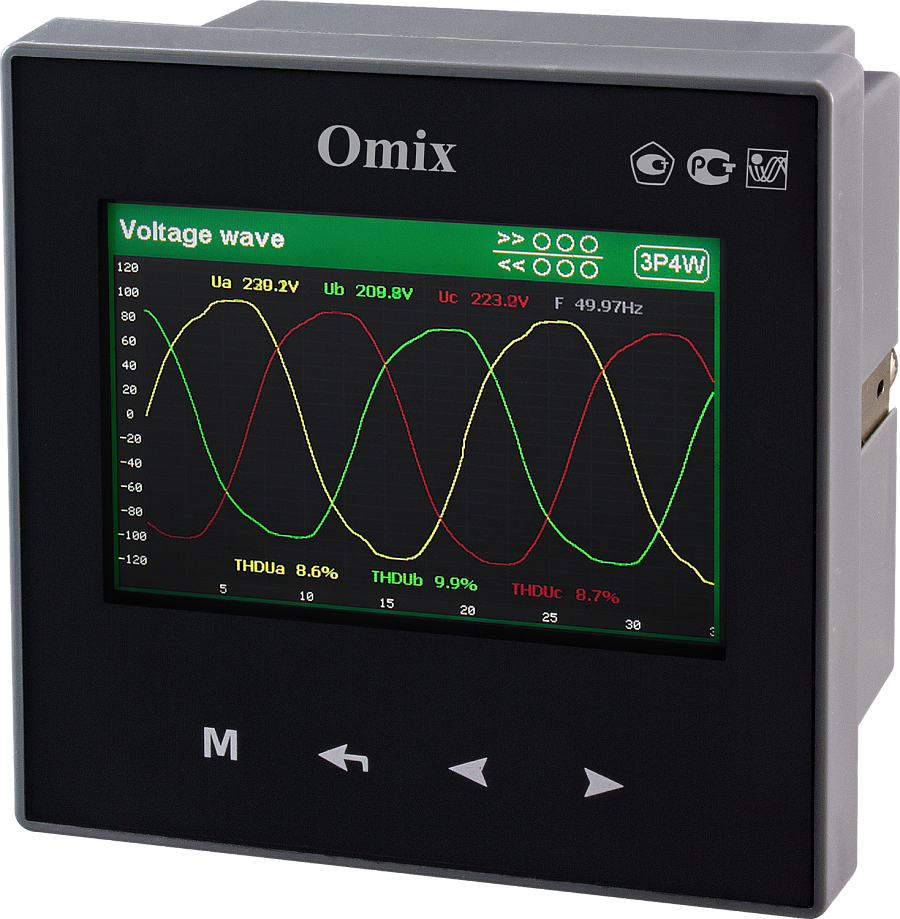

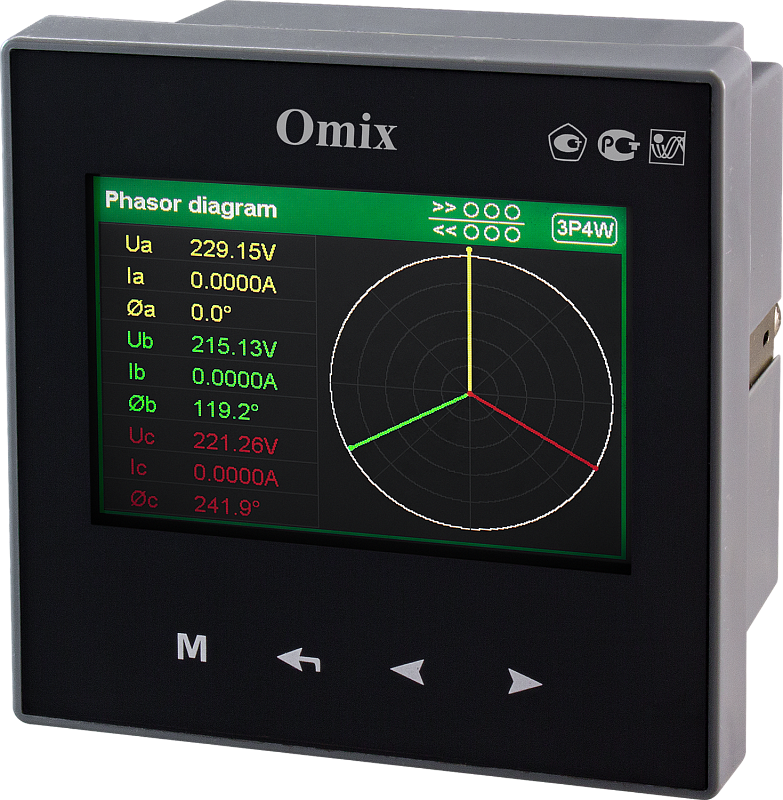

Представление тока и напряжения в форме волны
Измерение пик-фактора и крест-фактора
Измерение среднеквадратического значения переменного тока и напряжения (TrueRMS). Позволяет значительно повысить точность измерения вне зависимости от формы входного сигнала

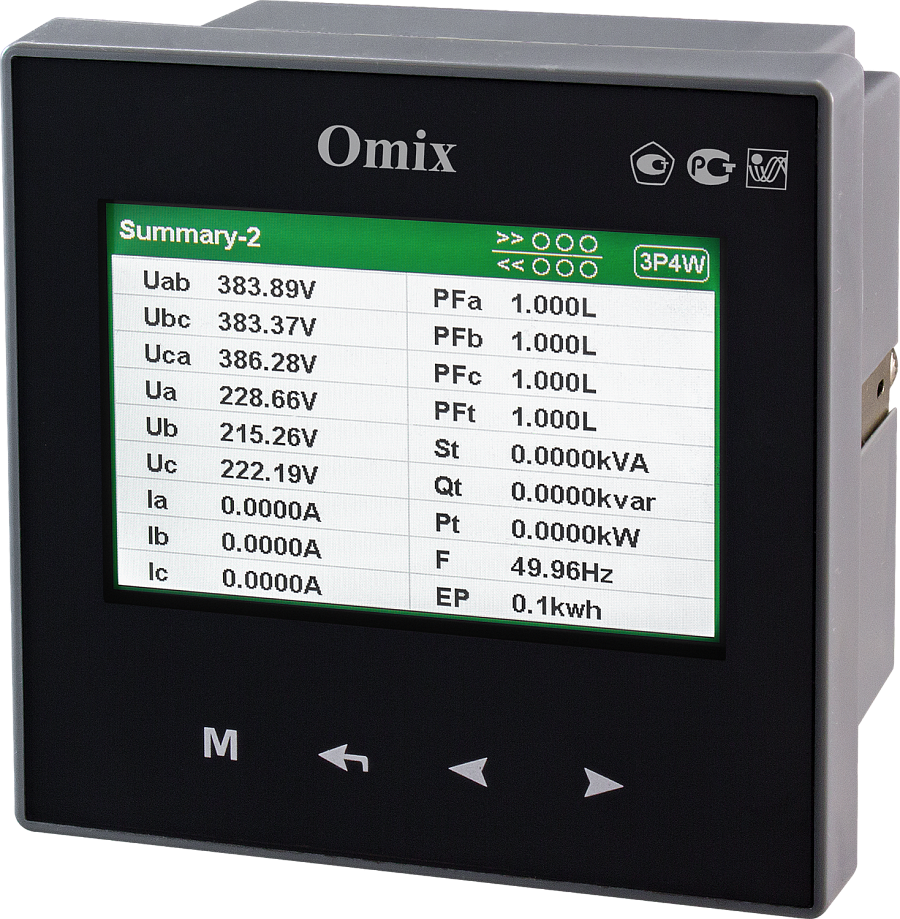

3,5" цветной ЖК-дисплей с разрешением 320×480 точек (180 точек на дюйм)
Сенсорные кнопки для управления прибором
Удобное, интуитивно понятное меню настройки
Встроенный датчик температуры и измеритель напряжения на плате позволяют в режиме реального времени отслеживать состояние прибора и предотвращать возможные неисправности с помощью встроенных механизмов защиты

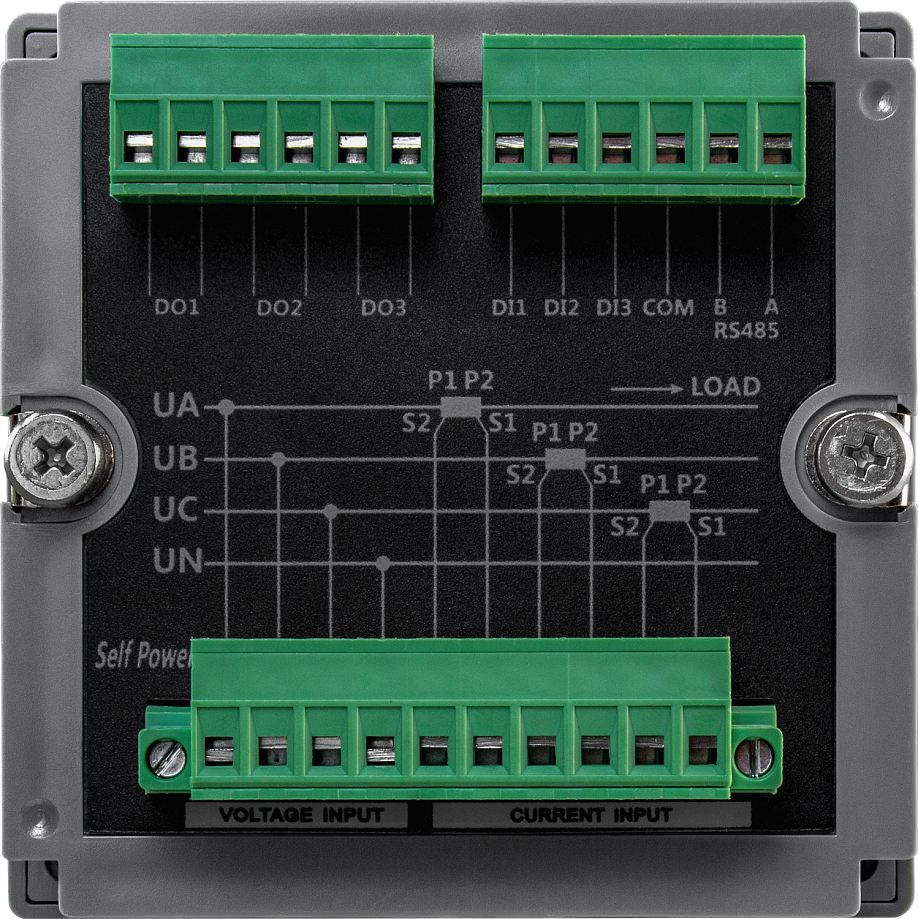

Возможность подключения через трансформаторы тока и напряжения
Может выдерживать длительные перегрузки в 1,2 раза, а также кратковременные перегрузки в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)
Класс точности 0,2

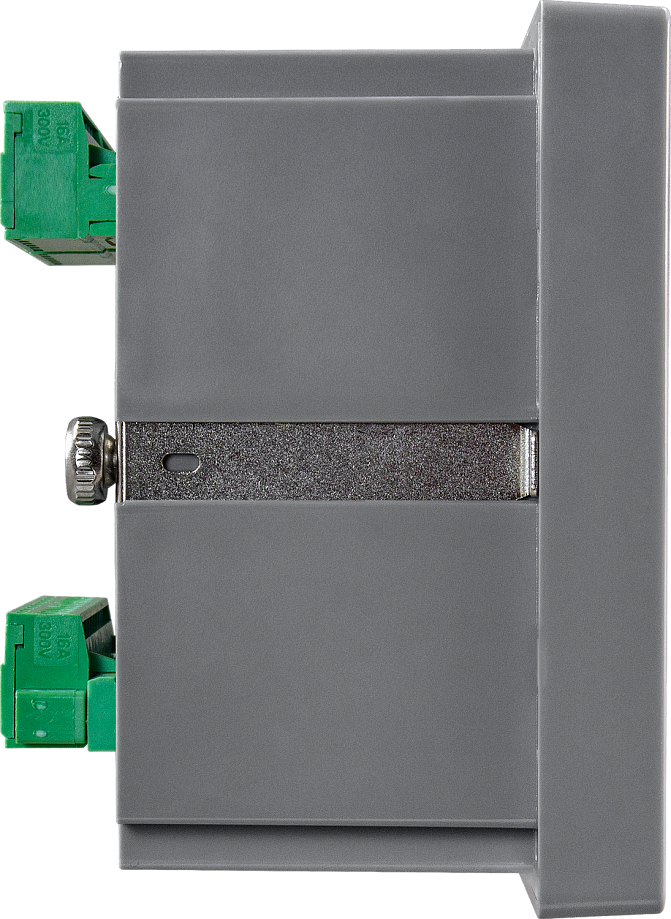

Щитовой корпус
Питание от измеряемой сети

Модификации:

Omix P99-MAY-3-3I420-RS485 – 3 выхода 4…20мА
Omix P99-MAY-3-3K-RS485 – 3 релейных выхода ~2 А, 240 В

Технические характеристики:

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	силы тока	0...5 А	0...5 кА	±0,2%
	напряжения - линейное - фазное	0...220 В 0...380 В	0...2,2 МВ 0...3,8 МВ
	частоты	45...65 Гц
	коэффициента мощности	0...1
	активной мощности	0...190 ГВт
	реактивной мощности	0...190 ГВАр
	полной мощности	0...190 ГВА
	активной энергии	0...190 ГВт∙ч
	реактивной энергии	0...190 ГВАр∙ч

Параметр	Значение
Анализатор гармоник	до 31 включительно
Импеданс - силы тока - напряжения	≤ 20 мОм ≤ 1 кОм/В
Импульсная константа - активная - реактивная	3200 имп/кВт∙ч 3200 имп/кВАР∙ч
Дисплей	Цветной ЖК, 3,5" 320×480 точек (180 точек на дюйм)
Питание прибора	~85…600 В (питание от измеряемой сети)
Энергопотребление прибора	≤ 5 ВА
Интерфейс	RS-485 Modbus RTU
Скорость передачи данных	1200...19 200 бит/с
Выходное устройство	3 реле ~2 А, 240 В или 3 аналоговых выхода 0(4)...20 мА
Условия эксплуатации	−10...+55°С, ≤ 85%RH
Условия хранения	−25...+70°С, ≤ 85%RH
Габаритные размеры	98×98×73 мм
Размеры врезного отверстия	91×91 мм
Вес	366 г

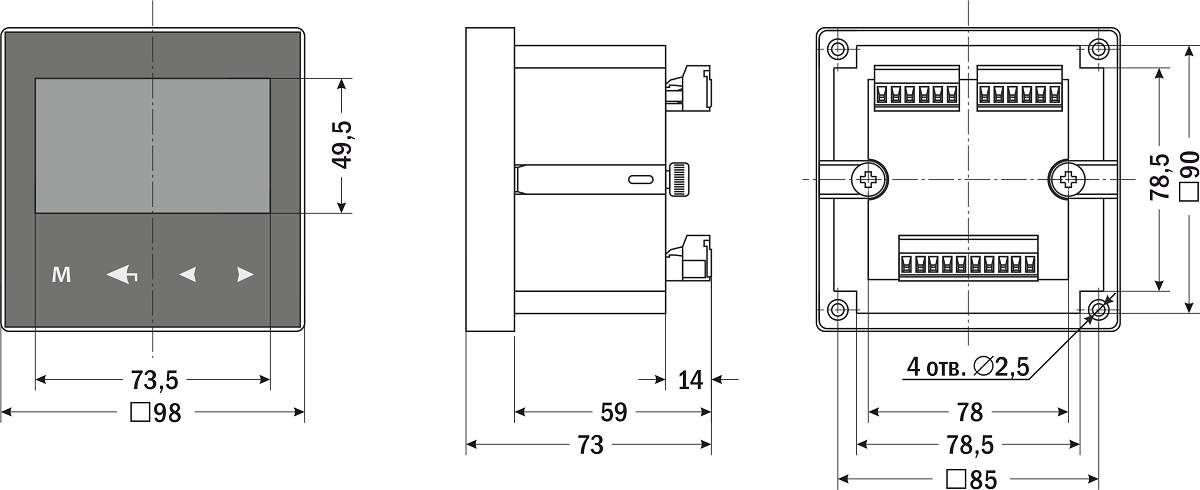

Габаритные размеры

Версия: 2023-07-18-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	31.01.2024	1.17 Мб

Артикул	Выходы	Срок поставки	Стоимость
3 выхода 4…20мА 3 релейных выхода ~2 А, 250 В

Артикул	Модель	Выходы	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Выходы	Срок поставки	Стоимость
O67473	Omix P99-MAY-3-3I420-RS485	3 выхода 4…20мА	Со склада	50513 руб. – +
O67474	Omix P99-MAY-3-3K-RS485	3 релейных выхода ~2 А, 250 В	Со склада	50513 руб. – +

Артикул	Модель	Выходы	Срок поставки	Стоимость
O67473	Omix P99-MAY-3-3I420-RS485	3 выхода 4…20мА	Со склада	50513 руб. – +
O67474	Omix P99-MAY-3-3K-RS485	3 релейных выхода ~2 А, 250 В	Со склада	50513 руб. – +
