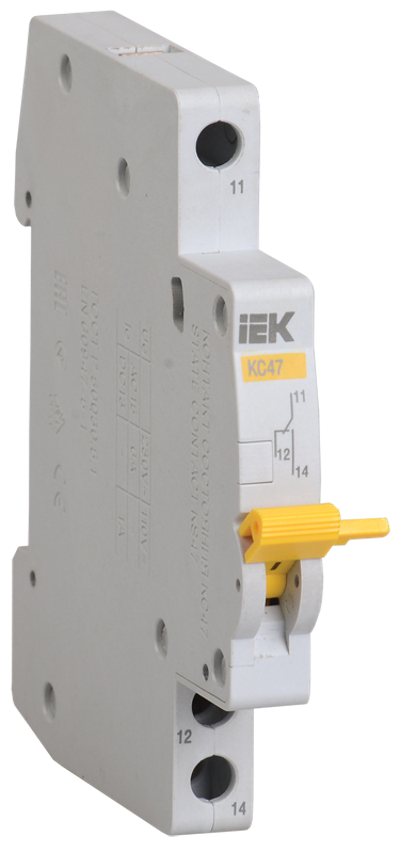

КС47 выполняет функцию контакта состояния автоматического выключателя: включен–выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении

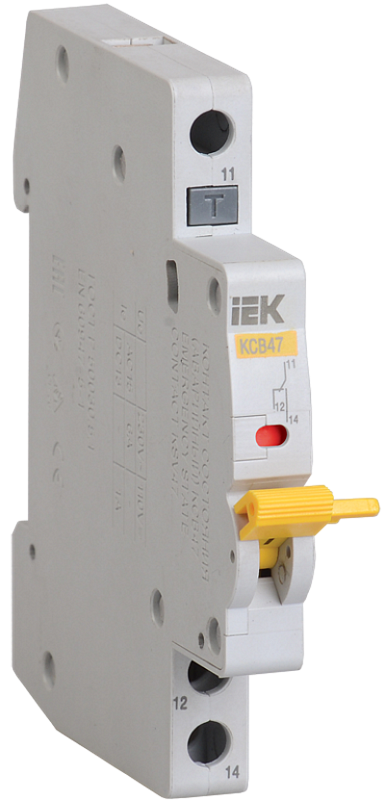

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов
Особенности:
-
Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении
-
КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47
-
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47
-
Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания)
-
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов
Технические характеристики КС47 и КСВ47:
Параметр | Значение
|
Соответствуют стандартам | ГОСТ Р 50030.2-99 |
Номинальное напряжение частотой
| ~230 В |
Номинальный ток
| 4 А
|
Номинальный рабочий ток в зависимости от категории использования, AC-13
| 3 А
|
Номинальный рабочий ток в зависимости от категории использования, DC-12
| 1 А
|
Визуальная индикация срабатывания, вкл/электр.откл. | Нет; белый/красный |
Износостойкость | ≥ 10 000 циклов В-О
|
Диапазон сечений присоединяемых проводов
| 0,5...2,5 мм² |
Присоединение к автоматическому выключателю | Слева |
Габаритные размеры
| 80×9×74 мм
|
