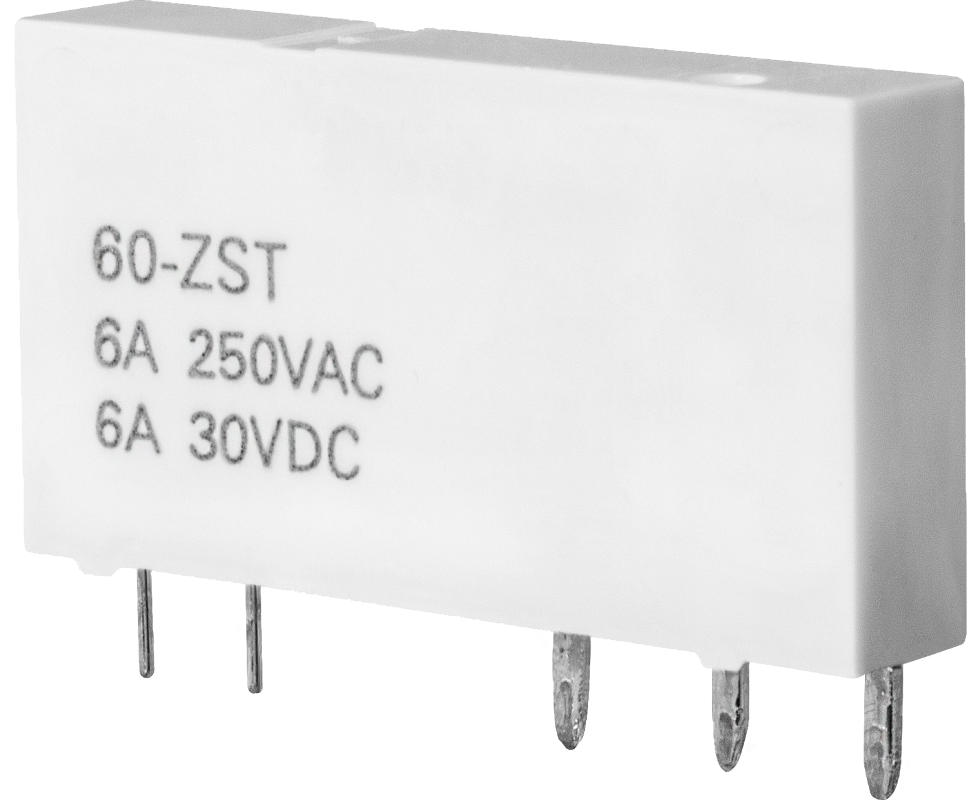

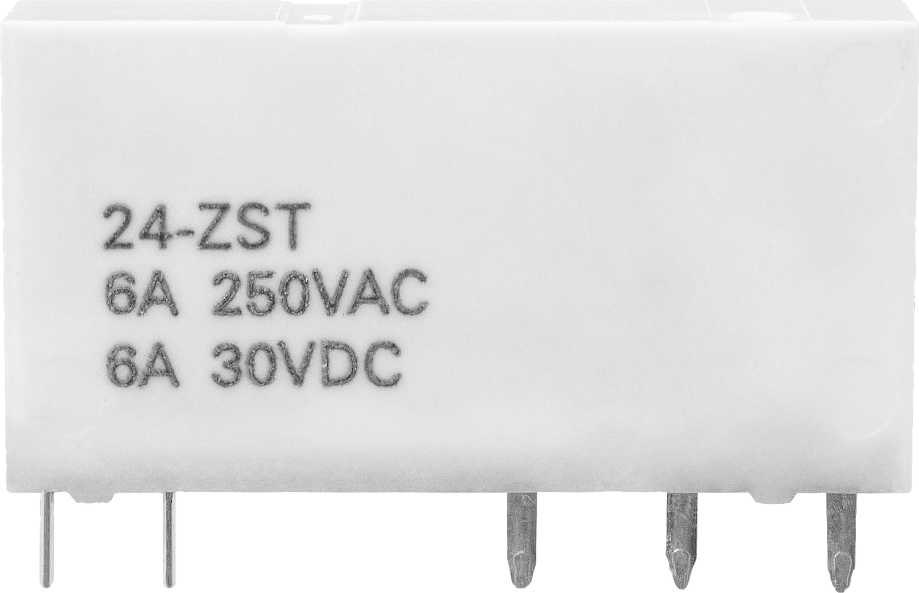

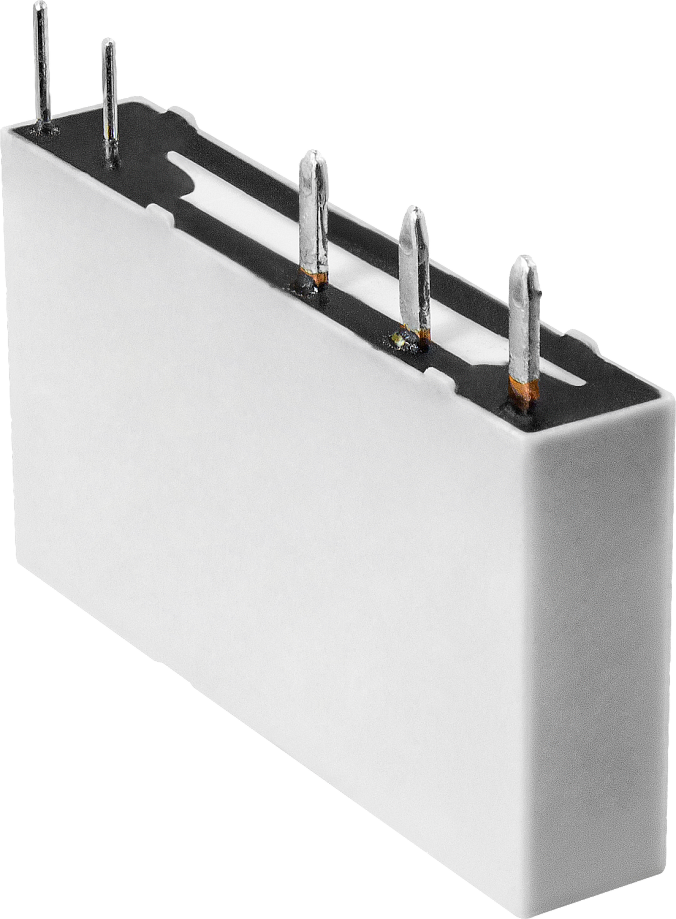

Интерфейсное промежуточное реле LR-SH-124D

Интерфейсное промежуточное реле для Omix AR-41F-2, Omix AR-141F для коммутации переменного напряжения в цепях управления и сигнализации.

Выходной контакт: 1 переключающий
Реле: ~6 А, 250 В/=6 А, 30 В
Номинальное напряжение питания катушки реле: =24 В или =60 В
Возможность непосредственной установки на печатную плату путем пайки

В закладки

187 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Интерфейсное промежуточное реле для Omix AR-41F, Omix AR-141F предназначено для коммутации и переключения в цепях управления и сигнализации постоянного или переменного напряжения. Оптимально подходит для организации релейных логических схем, а также для развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой.

У промежуточного реле два назначения:

множитель отдельных контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно;
усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

Технические характеристики:

Параметр	Значение
Выходной контакт	1 переключающий
Коммутационная способность реле	~6 А, 250 В/=6 А, 30 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁴ циклов
Напряжение пробоя (между катушкой и контактами)	4 кВ (в течение 1 минуты)
Напряжение пробоя (между группами контактов)	1 кВ (в течение 1 минуты)
Перенапряжение (между катушкой и контактами)	до 6 кВ
Сопротивление контактов (при =1 А, 6 В)	100 мОм
Сопротивление изоляции (при =500 В)	1000 МОм
Время включения/выключения	8/4 мс
Материал контактов	Серебряный сплав (AgNi)
Номинальное напряжение питания катушки реле U_ном	=60 В	=24 В
Напряжение включения	=45 В	=18 В
Напряжение выключения	=3 В	=1,2 В
Максимальное напряжение	=90 В	=36 В
Сопротивление катушки	16600×(1±15%) Ом	3390×(1±15%) Ом
Мощность катушки	0,21 Вт	0,17 Вт
Условия эксплуатации	−40...+85°С, 5...85%RH
Габаритные размеры	18,5×28×5 мм
Вес	5 г

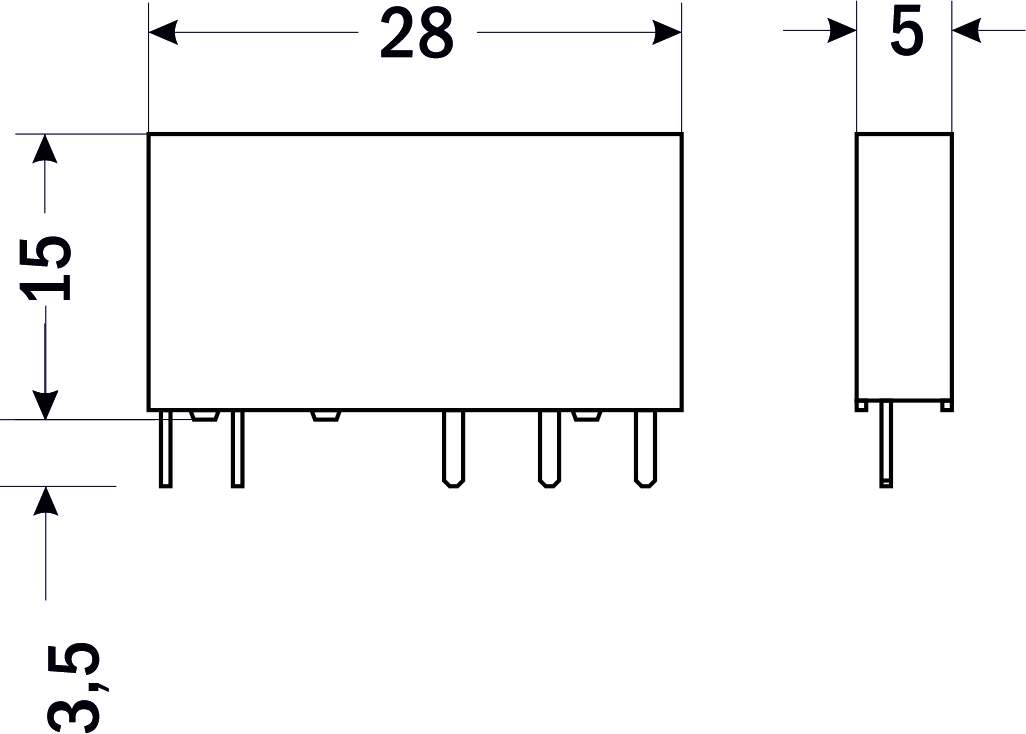

Габаритные размеры

Версия: 2025-02-19-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.02.2025	0.54 Мб

Артикул	Напряжение питания катушки реле, В	Срок поставки	Стоимость
=24 =60

Артикул	Напряжение питания катушки реле, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Напряжение питания катушки реле, В	Срок поставки	Стоимость
F04973	=24	Со склада	187 руб. – +

Артикул	Напряжение питания катушки реле, В	Срок поставки	Стоимость
F04973	=24	Со склада	187 руб. – +
F04974	=60	Под заказ к 2027.07.30	187 руб. – +
