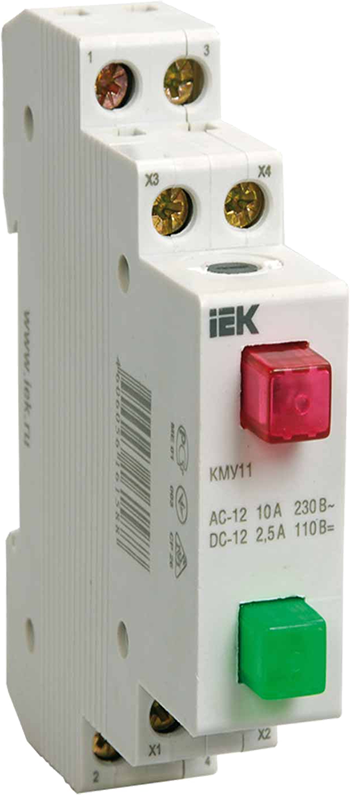

Кнопки управления модульные типа КМУ-11 предназначены для оперативного управления магнитными пускателями (контакторами), реле автоматики и другим технологическим оборудованием в электрических цепях переменного тока напряжением до 230 В
Технические характеристики:
Параметр | Значение |
Условный тепловой ток на открытом воздухе I th
| 20 А |
Номинальное рабочее напряжение | Переменного тока | 230 В |
Постоянного тока | 110 В |
Номинальный рабочий ток контактов | Категория применения | АС-12 | АС-13 |
Переменный ток | ~230 В
| 10 А | 7,5 А |
~120 В | 12,5 А | 10 А |
~48 В | 12,5 А | 10 А |
Категория применения | DC-12 | DC-13 |
Постоянный ток | =110 В
| 2,5 А | 0,6 А |
=48 В
| 5 А | 1,3 А |
=24 В
| 10 А | 2,5 А |
Номинальное напряжение изоляции Ui
| 400 В |
Количество контактов
| Размыкающих | 1 шт
|
Замыкающих | 1 шт
|
Номинальное напряжение неоновой лампы
| 230 В |
Ток потребления неоновой лампы
| 0,6 мА |
Защита от сверхтоков, предохранитель gG
| 25 А |
Условный ток короткого замыкания
| 1000 А |
Механическая износостойкость | 0,6 циклов В-О×106 |
Электрическая износостойкость | 0,3 циклов В-О×106 |
Максимальное сечение подключаемых проводников | 6 мм² |
Момент затяжки винтов присоединительных зажимов
| 0,4 Н·м |
Степень защиты | IP20 |
Тип установки | Установка на DIN-рейку шириной 35 мм |
Габаритные размеры | 83,5×18×77 мм |

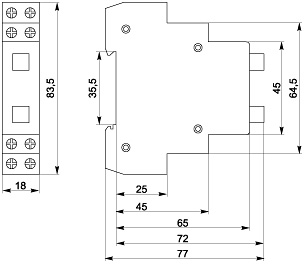

Габаритные размеры
|
|
