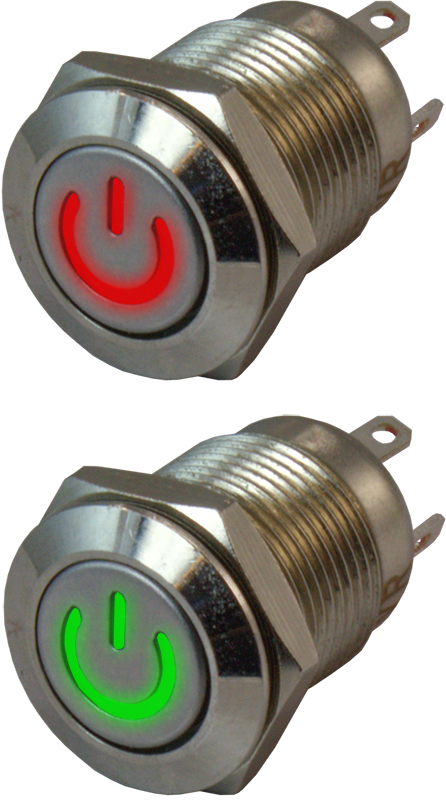

Кнопка металлическая 12 мм антивандальная миниатюрная с подсветкой ON/OFF SD16-V-12ZFB

Антивандальная металлическая кнопка с подсветкой SD16-V-12ZFB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Контакты: 1НО
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 12 мм

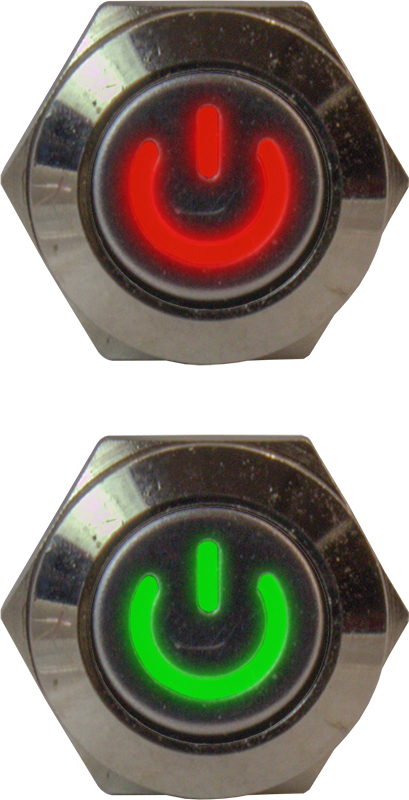

Красная или зеленая подсветка в виде символа ON/OFF
Без фиксации
Материал корпуса: хромированная латунь
Материал нажимной части: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

217 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Антивандальная миниатюрная металлическая кнопка с подсветкой SD16-V-12ZFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Особенности:

Диаметр нажимной части: 8,8 мм
Монтаж в плоские панели толщиной до 8 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм
Для быстрого и удобного подключения питания подсветки или НО-контакта без пайки рекомендуется использовать коннектор ПИН-12Т-2/4

Технические характеристики:

Параметр	Значение
Параметр	Контакты	1НО
Исполнение	Без фиксации
Коммутационная способность	=2 А, 36 В; ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка	Красная или зеленая в виде символа ON/OFF
Питание подсветки	~220 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	12 мм
Толщина панели	≤ 8 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 13,8×1,5 мм
Максимальные габаритные размеры	15,8×13,8×21 мм
Монтажная глубина**	19,5 мм
Вес	6 г

** Без учета ответных разъемов.

Схема работы и подключения

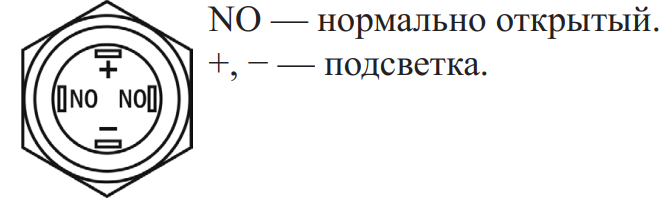

Схема расположения контактов

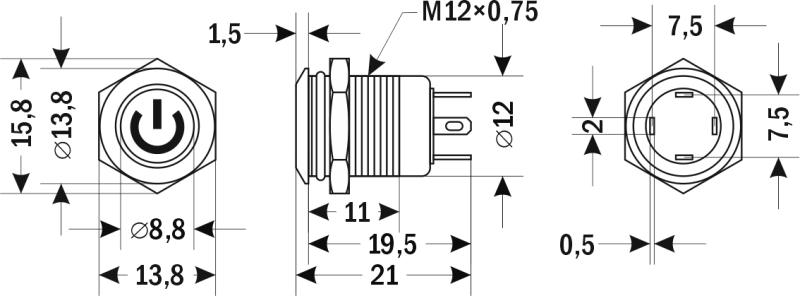

Габаритные размеры

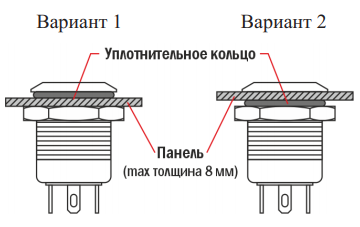

Схема установки

Версия: 2022-02-21-КВА

Артикул	Цвет	Срок поставки	Стоимость
зеленый красный

Артикул	Модель	Цвет	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Цвет	Срок поставки	Стоимость
G22303	SD16-V-12ZFB-M100-U-SG220-ON/OFF	зеленый	Со склада	217 руб. – +
G22304	SD16-V-12ZFB-M100-U-SR220-ON/OFF	красный	Со склада	217 руб. – +

Артикул	Модель	Цвет	Срок поставки	Стоимость
G22303	SD16-V-12ZFB-M100-U-SG220-ON/OFF	зеленый	Со склада	217 руб. – +
G22304	SD16-V-12ZFB-M100-U-SR220-ON/OFF	красный	Со склада	217 руб. – +
