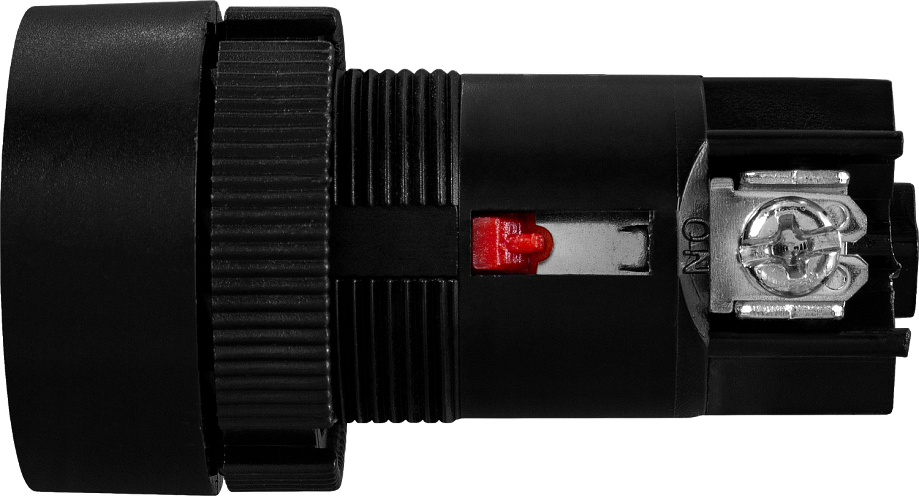

Кнопка ARG1-22FP-STOP предназначена для включения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 6 мм
- Исполнение в моноблочном корпусе позволяет существенно экономить место при монтаже в шкаф автоматики, упрощает сборку, придает эстетику панели управления
- Легкость монтажа − фиксация при помощи одной установочной гайки
- Антиротационная поверхность гайки предотвращает вращение головки
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
Монтаж:

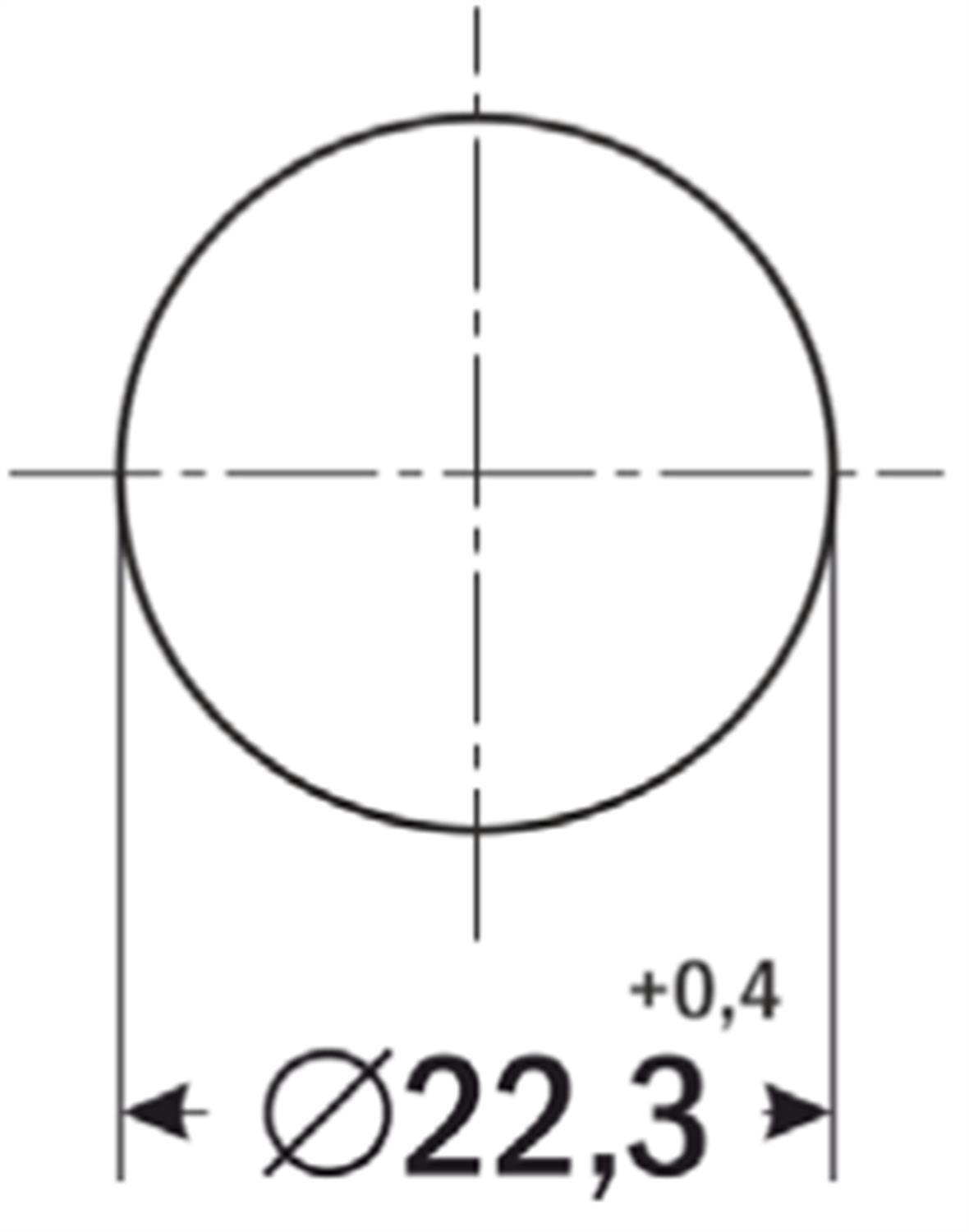

1. Подготовить в щите или дверце шкафа установочное отверстие в соответствии с размерами:
2. Свинтить установочную гайку с изделия

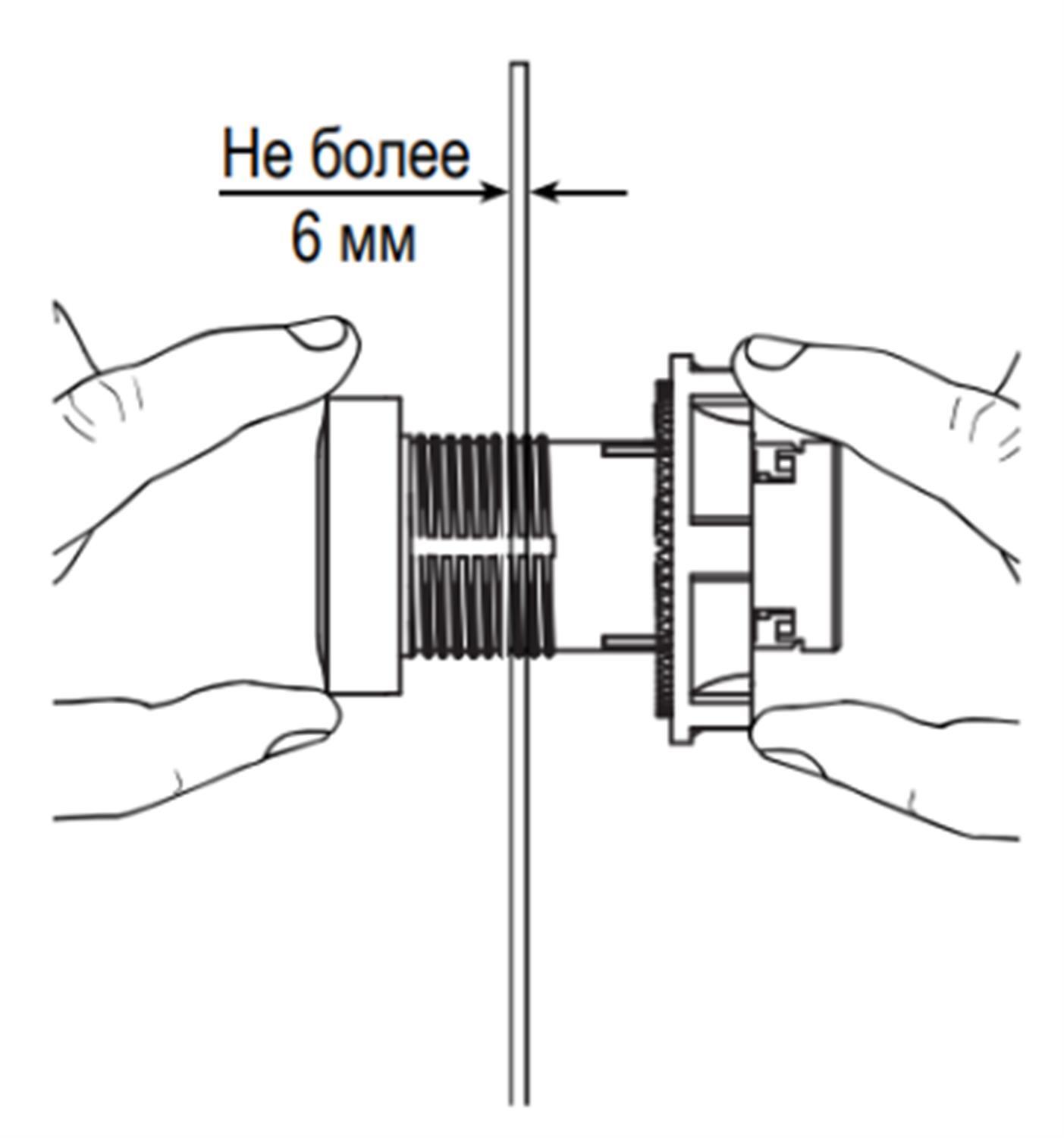

3. Вставить изделие в монтажный вырез
4. Закрутить установочную гайку с достаточным, но не чрезмерным усилием

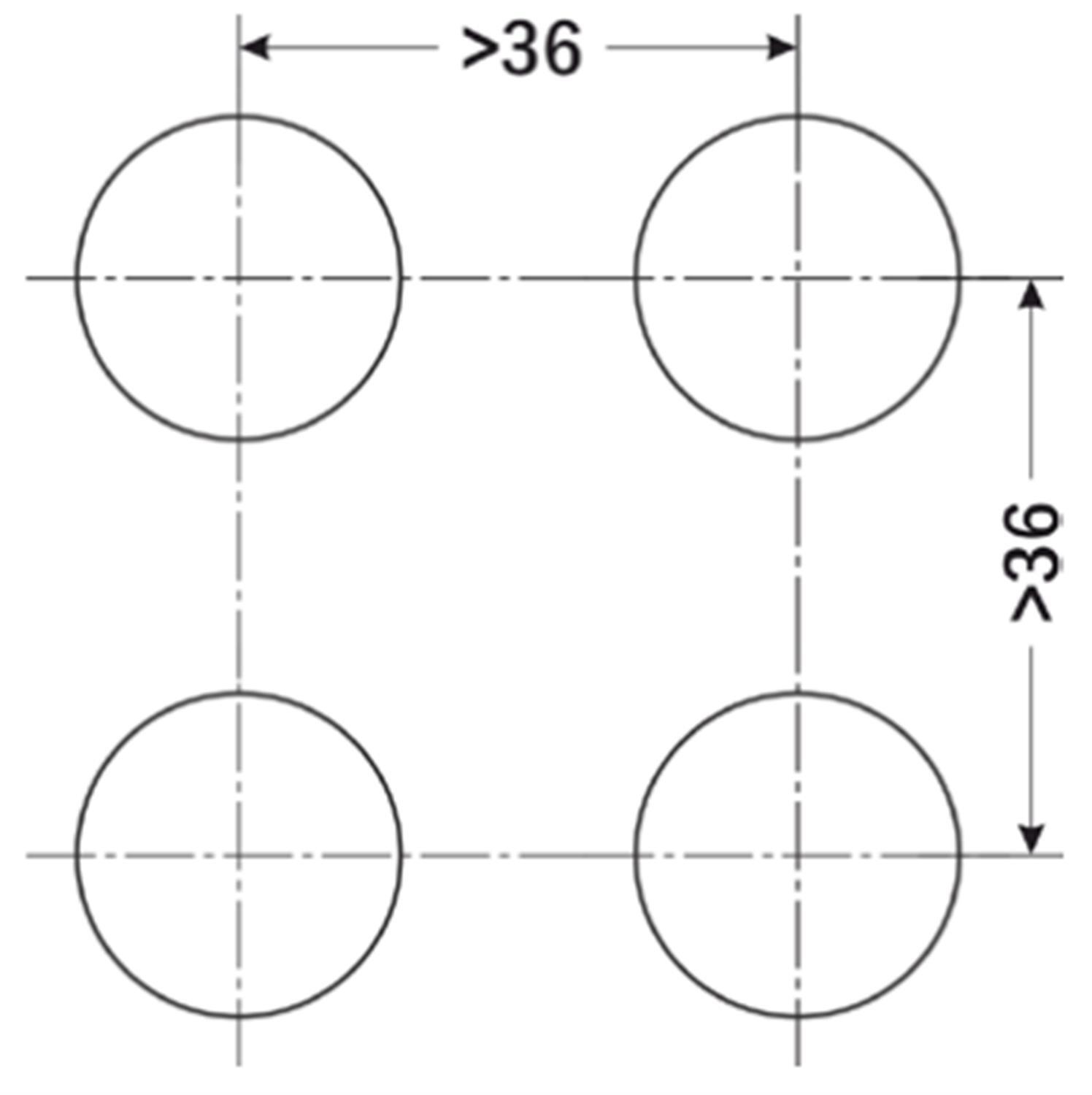

5. В случае монтажа группы изделий следует соблюдать расстояние между отверстиями в соответствии с рисунком
Технические характеристики:
Параметр | Значение |
Цвет | Красный |
Надпись | STOP |
Контакты | 1 переключающий |
Исполнение | Без фиксации |
Коммутационная способность | ~4 А, 400 В |
Присоединение | Винтовые клеммы |
Материал | Полиамид PA66 |
Монтаж | В отверстие панели |
Диаметр монтажного отверстия | 22 мм |
Толщина панели | ≤ 6 мм |
Сечение присоединяемых проводов | ≤ 2×1,5 мм² без кабельного наконечника |
Степень пылевлагозащиты* | IP54 |
Температурный диапазон эксплуатации | −25...+70°С |
Механическая износостойкость | ≥ 800 000 циклов |
Ресурс работы | ≥ 50 000 ч |
Габаритные размеры выступающей части | ∅29×11 мм |
Максимальные габаритные размеры | ∅29×53 мм |
Монтажная глубина | 42 мм |
Вес | 16 г |
* Со стороны лицевой панели.

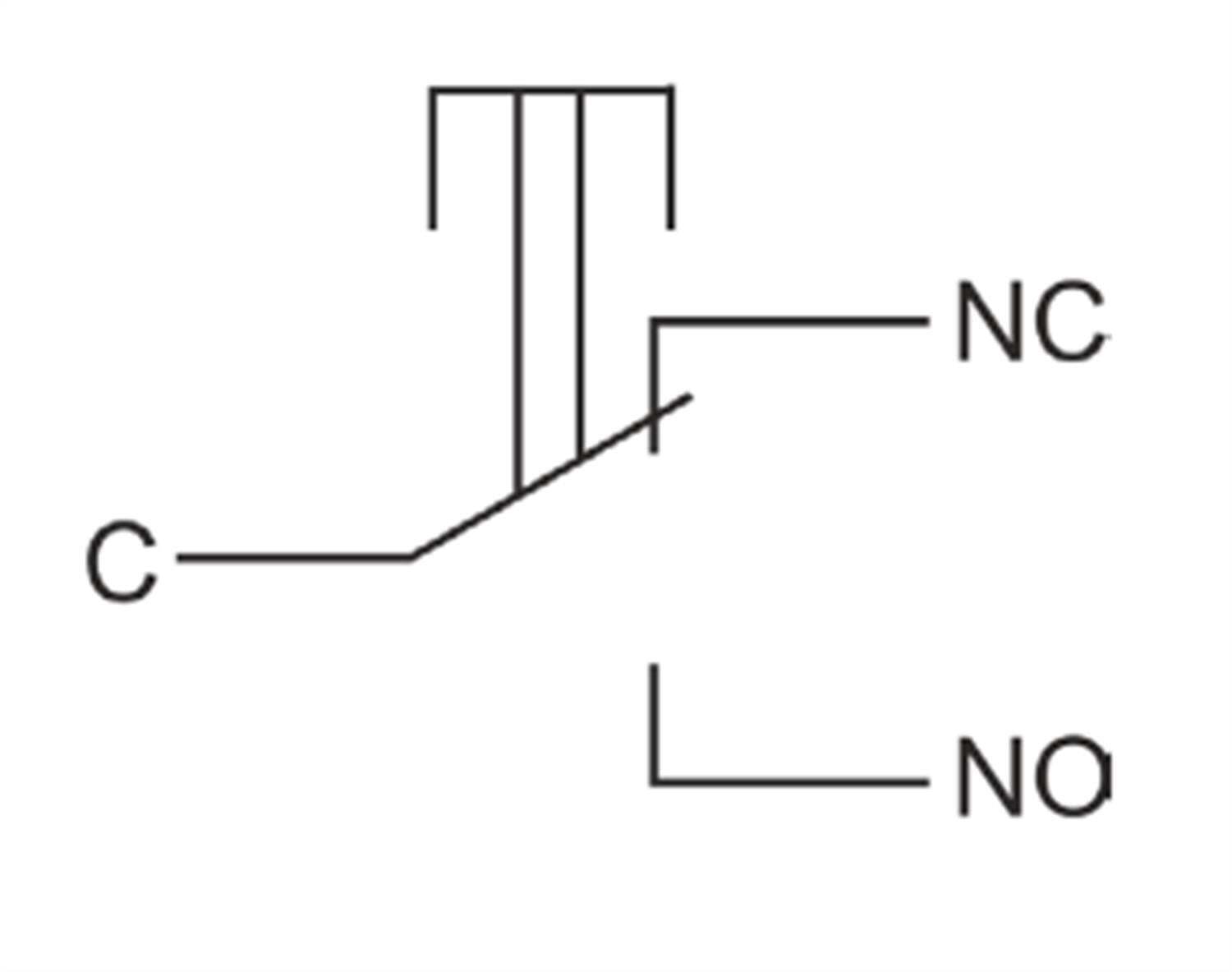

Схема работы и подключения
|
 |

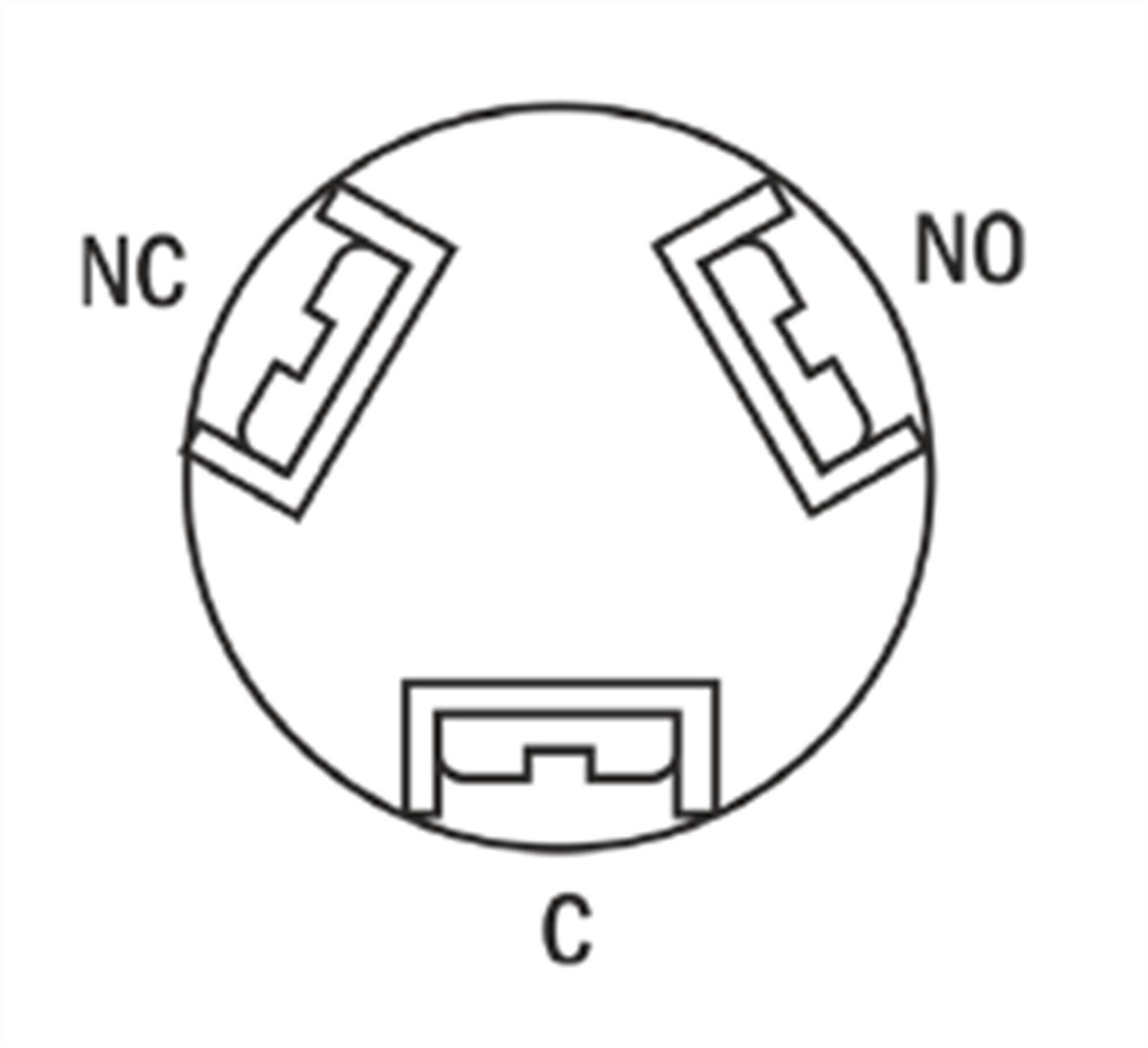

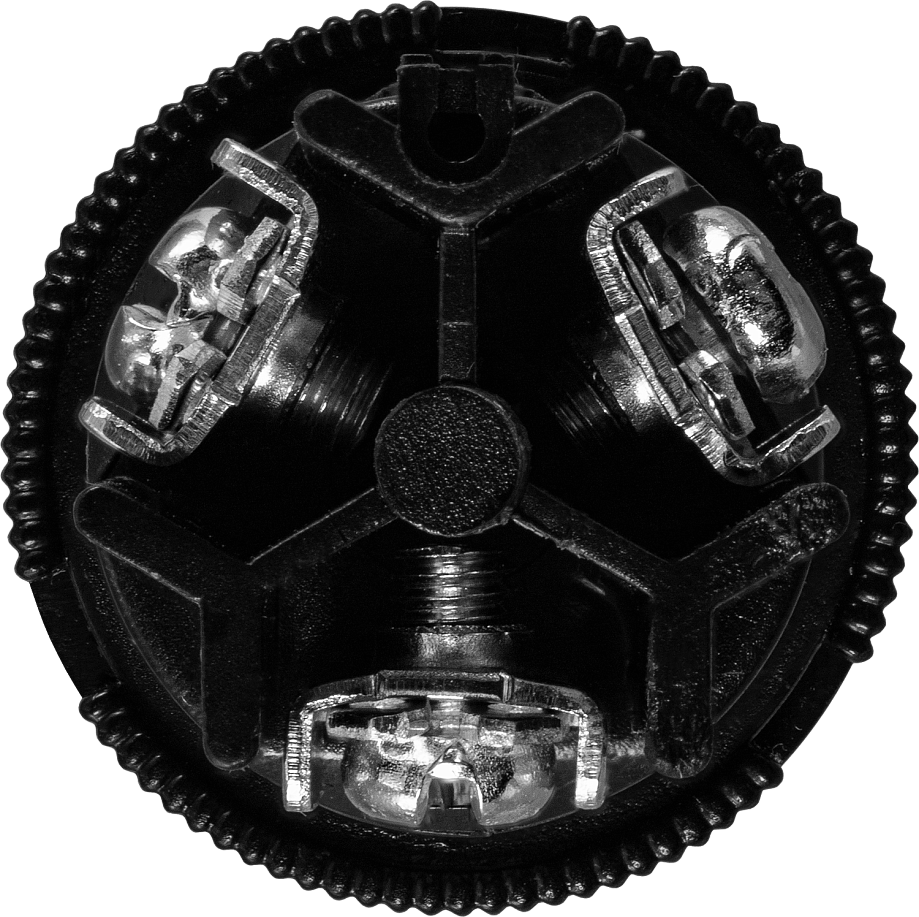

Схема расположения контактов
|
 | NC — нормально закрытый.
NO — нормально открытый.
С — общий.
|

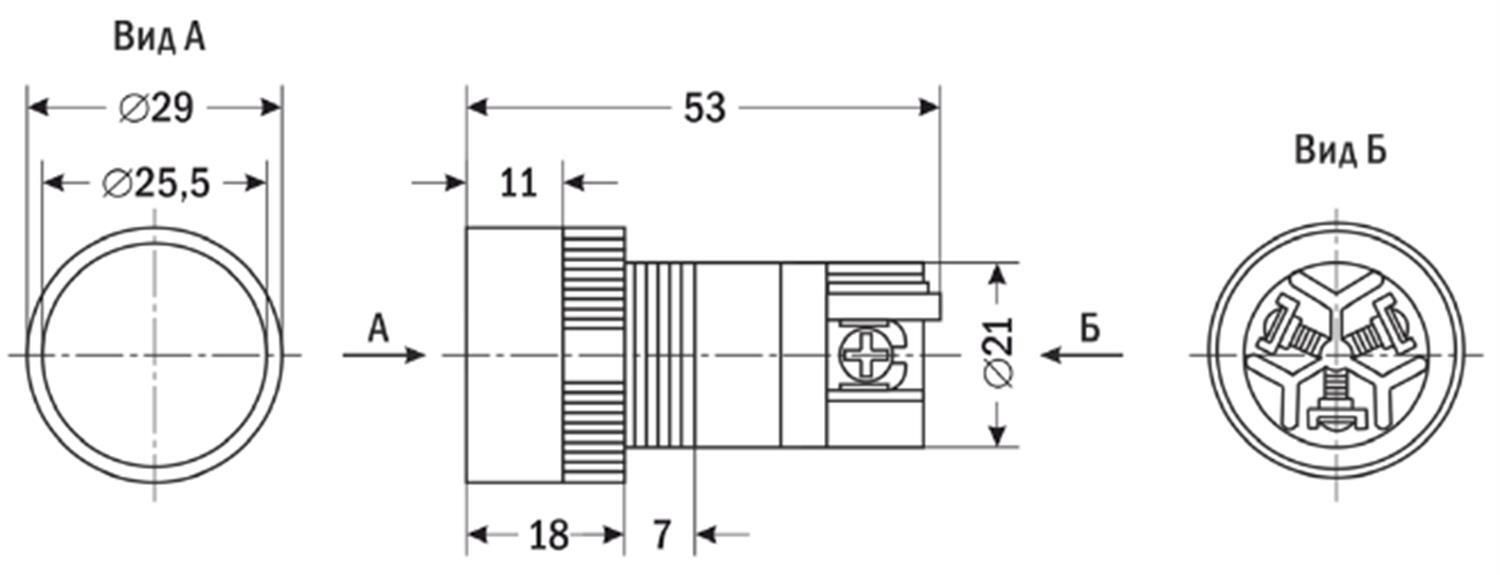

Габаритные размеры |
 |
Версия: 2024-02-03-ШАР
