Пружинные проходные клеммы JUT3-4 наиболее эффективны там, где требуется высокая степень надежности контактов в условиях повышенных вибрационных нагрузок — в железнодорожной промышленности, ветросиловых установках или машиностроении. Пружинные зажимы обеспечивают постоянное самозажимное соединение, позволяют быстро производить подключение и отключение проводов
Особенности:

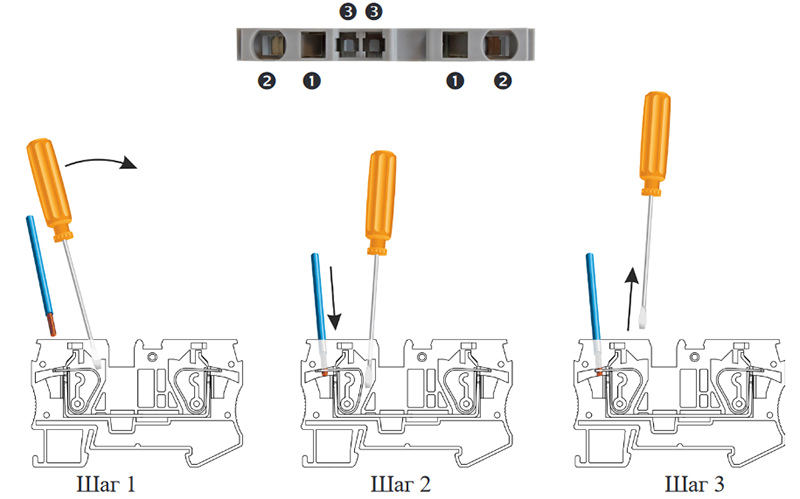

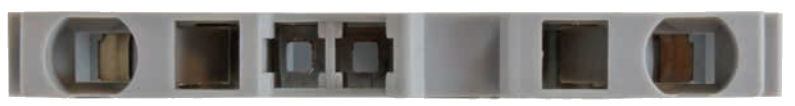

Схема установки проводов в клемму
1. Вставьте отвертку с плоским шлицем в отверстие ➊ с нужной стороны на перед ней части клеммы. Аккуратно отогните отвертку в указанном стрелкой направлении, отжимая тем самым пружину (в соседнем отверстии ➋ откроется отверстие для провода), и удерживайте ее в этом положении.
2. Вставьте в соседнее отверстие ➋ на передней части клеммы зачищенный на 10–12 мм провод таким образом, чтобы он попал в отверстие отжатой пружины. Следите за тем, чтобы с клеммой контактировала только зачищенная часть провода.
3. Отпустите и извлеките отвертку. Провод останется зажатым.
Для извлечения провода повторите шаг 1, затем вытяните провод, отпустите и извлеките отвертку.
4. Для «прозвонки» клеммы вставьте щуп тестера в отверстие ➌.
Технические характеристики:
Параметр | Значение |
Количество контактов | 1 |
Количество точек подключения | 2 |
Сечение провода | ≤ 4 мм² |
Длина зачищенного конца провода | 10...12 мм |
Номинальное напряжение
| 600 В
|
Номинальный ток
| 30 А
|

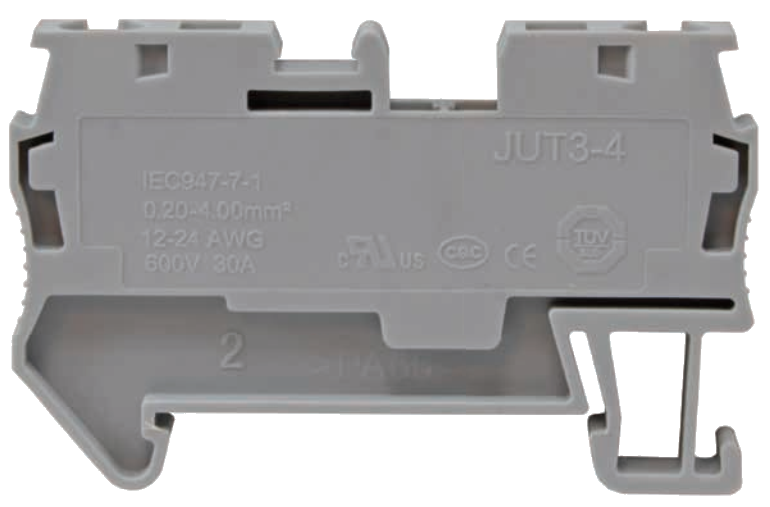

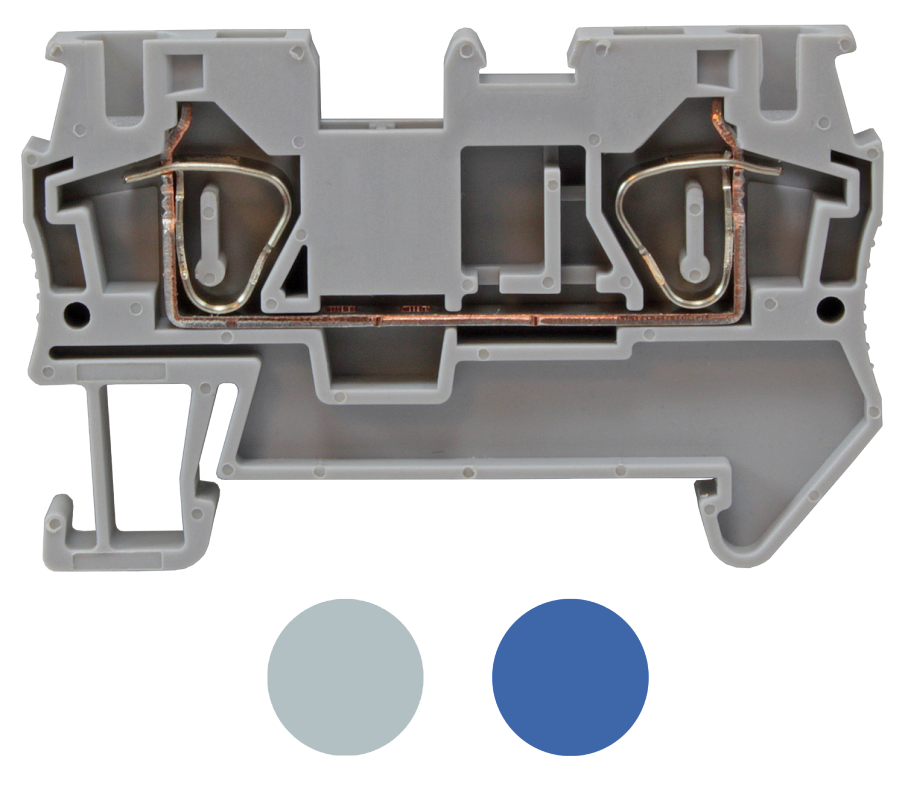

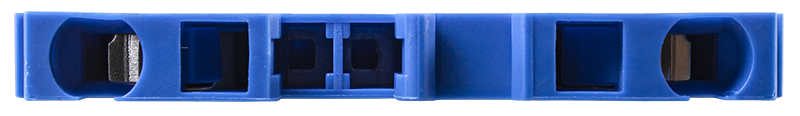

Цвет | Серый или синий |
Способ подключения проводов | Пружинный зажим |

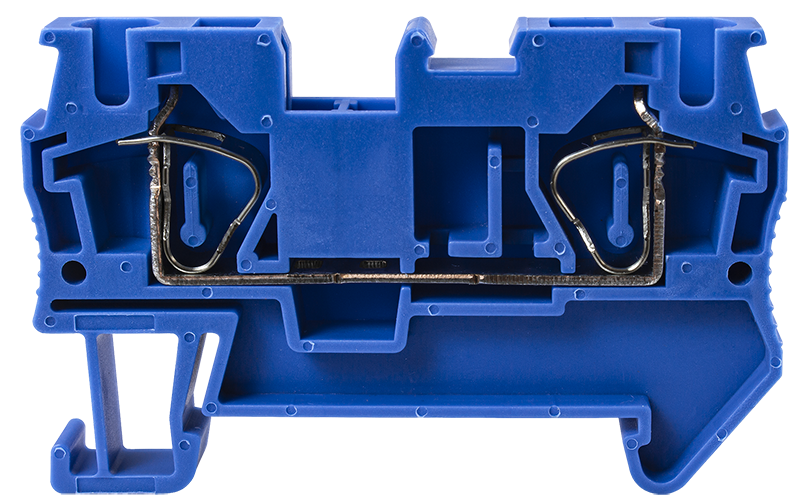

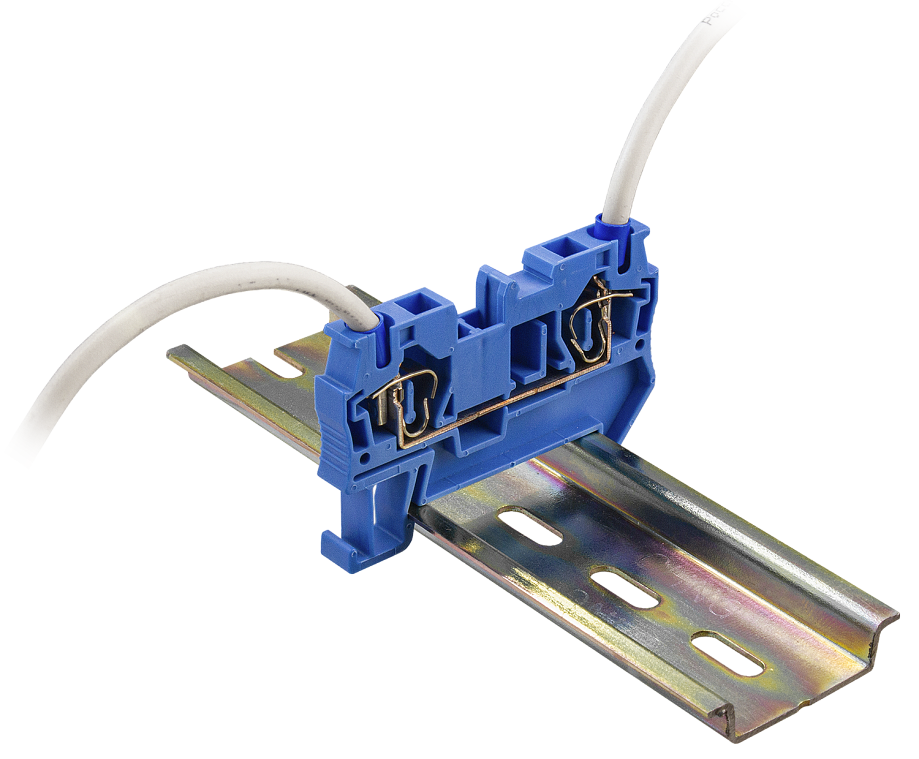

Монтаж | На DIN-рейку |
Материал корпуса | PA6.6 |
Материал токоведущей пластины | Луженая медь |
Материал пружины | Нержавеющая сталь |
Температура эксплуатации | −45...+105°C |
Габаритные размеры (В×Ш×Г)
| 56,3×6×35,3 мм
|
Высота над DIN-рейкой | 29,7 мм |

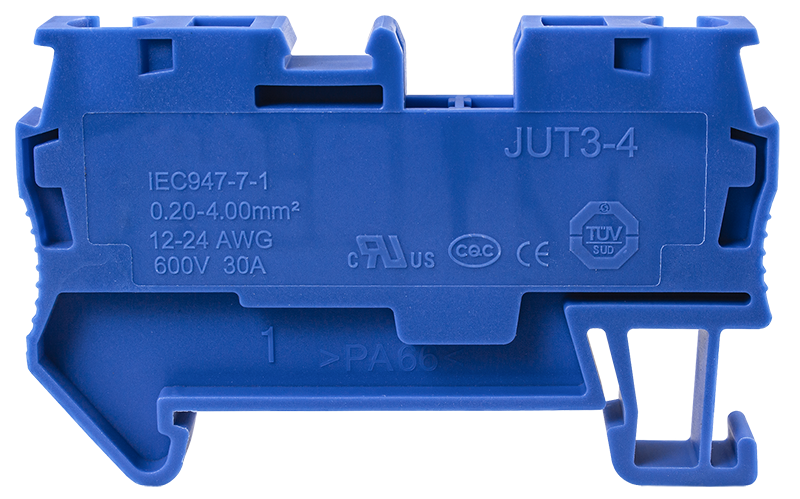

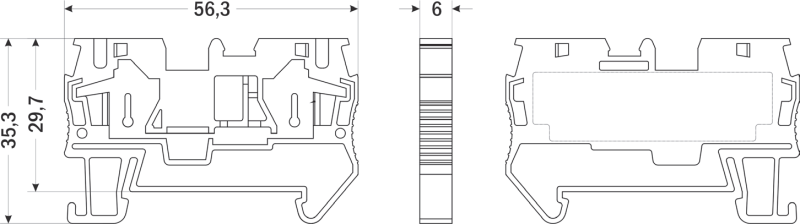

Габаритные размеры |
|
Версия: 2022-11-11-ЛВС
