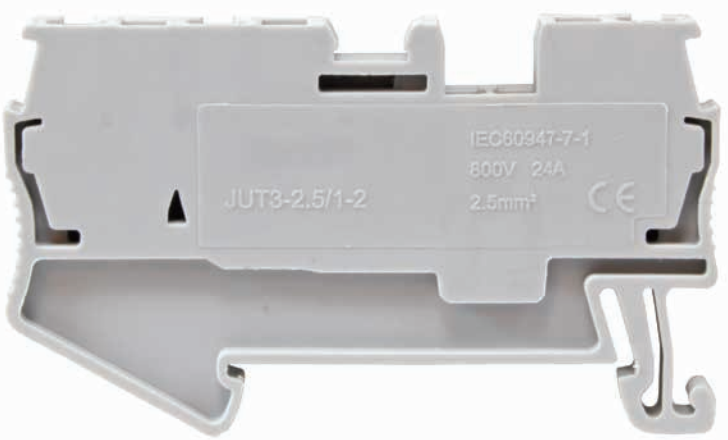

Клемма пружинная самозажимная проходная JUT3-2.5/1-2

Клемма пружинная трехконтактная самозажимная проходная

Количество контактов: 1
Количество точек подключения: 3
Сечение провода: ≤ 2,5 мм²
Номинальный ток: 20 А

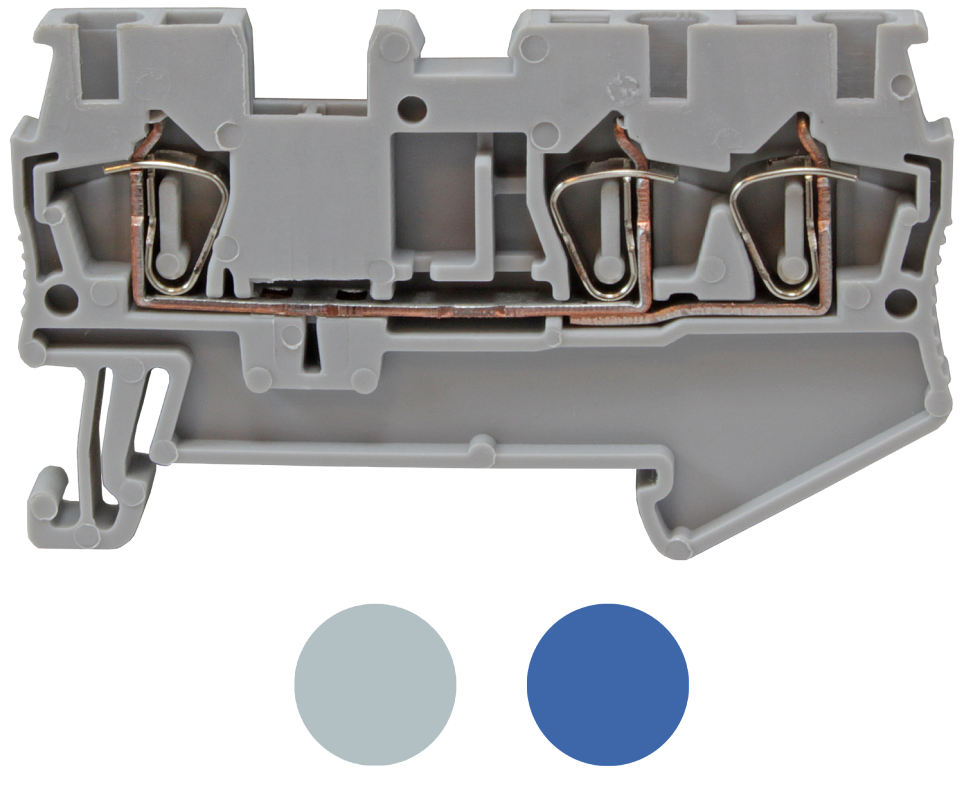

Цвет: серый или синий
Способ подключения проводов: пружинный зажим
Фронтальное подключение

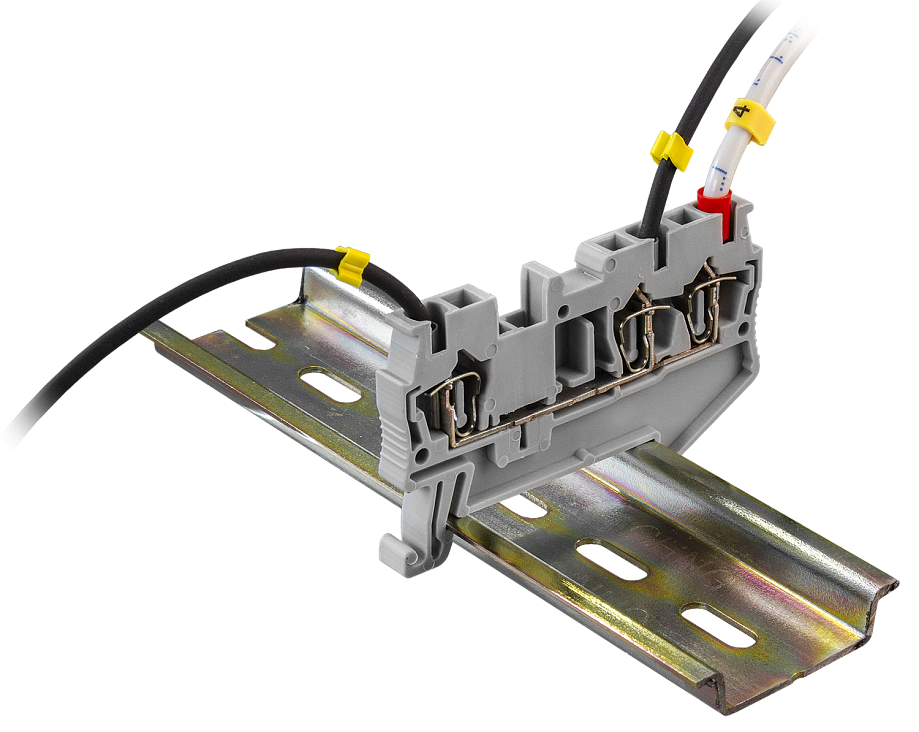

Монтаж: на DIN-рейку
3 точки подключения обеспечивают возможность распределения на 2 потребителя или установки перемычек с другими клеммами

В закладки

от 111 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Пружинные проходные клеммы JUT3-2.5/1-2 наиболее эффективны там, где требуется высокая степень надежности контактов в условиях повышенных вибрационных нагрузок — в железнодорожной промышленности, ветросиловых установках или машиностроении. Пружинные зажимы обеспечивают постоянное самозажимное соединение, позволяют быстро производить подключение и отключение проводов

Особенности:

Удобное фронтальное подключение: место зажима открывается при помощи обычной шлицевой отвертки, после ввода провода и извлечения отвертки пружина зажимает контакт
Отверстия для «прозвонки» соединения без снятия клеммы с рейки
Возможность использования любых медных проводов сечением до 2,5 мм²
Токоведущая пластина из луженой меди
Корпус из ударопрочного негорючего полиамида PA6.6 обеспечивает стойкость к агрессивным средам и температуре

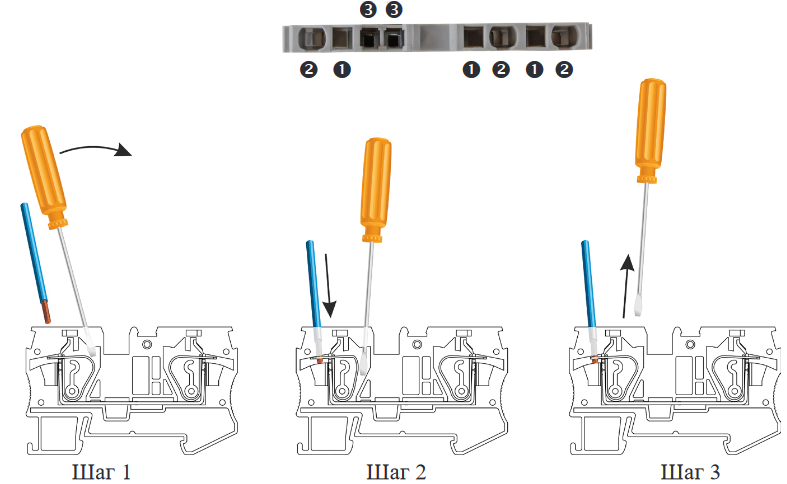

Схема установки проводов в клемму

1. Вставьте отвертку с плоским шлицем в отверстие ➊ с нужной стороны на перед ней части клеммы. Аккуратно отогните отвертку в указанном стрелкой направлении, отжимая тем самым пружину (в соседнем отверстии ➋ откроется отверстие для провода), и удерживайте ее в этом положении.
2. Вставьте в соседнее отверстие ➋ на передней части клеммы зачищенный на 8–10 мм провод таким образом, чтобы он попал в отверстие отжатой пружины. Следите за тем, чтобы с клеммой контактировала только зачищенная часть провода.
3. Отпустите и извлеките отвертку. Провод останется зажатым.

Для извлечения провода повторите шаг 1, затем вытяните провод, отпустите и извлеките отвертку.

4. Для «прозвонки» клеммы вставьте щуп тестера в отверстие ➌.

Технические характеристики:

Параметр	Значение
Количество контактов	1
Количество точек подключения	3
Сечение провода	≤ 2,5 мм²
Длина зачищенного конца провода	8...10 мм
Номинальное напряжение	600 В
Номинальный ток	20 А
Цвет	Серый или синий
Способ подключения проводов	Пружинный зажим
Монтаж	На DIN-рейку
Материал корпуса	PA6.6
Материал токоведущей пластины	Луженая медь
Материал пружины	Нержавеющая сталь
Температура эксплуатации	−45...+105°C
Габаритные размеры (В×Ш×Г)	60,6×5,2×35,5 мм
Высота над DIN-рейкой	23,7 мм

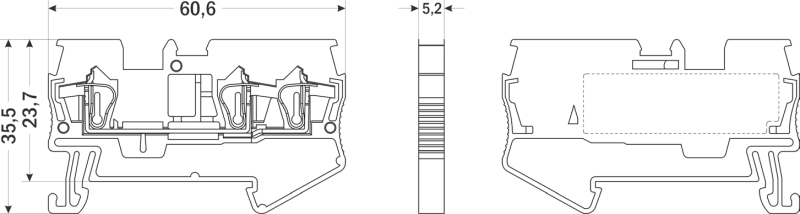

Габаритные размеры

Версия: 2022-11-11-ЛВС

Артикул	Цвет	Срок поставки	Стоимость
Серый Синий

Артикул	Цвет	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Цвет	Срок поставки	Стоимость
M69573	Серый	Со склада	111 руб. – +
M69574	Синий	Со склада	123 руб. – +

Артикул	Цвет	Срок поставки	Стоимость
M69573	Серый	Со склада	111 руб. – +
M69574	Синий	Со склада	123 руб. – +
