Клемма винтовая проходная MTU-10 предназначена для подключения устройств в шкафах автоматики.
Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой
Особенности:
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
Технические характеристики:
Параметр | MTU-10 | MTU-10BL | MTU-10RD |
Количество контактов | 1
|
Сечение провода | 10 мм² |
Максимально допустимый ток | 57 А |

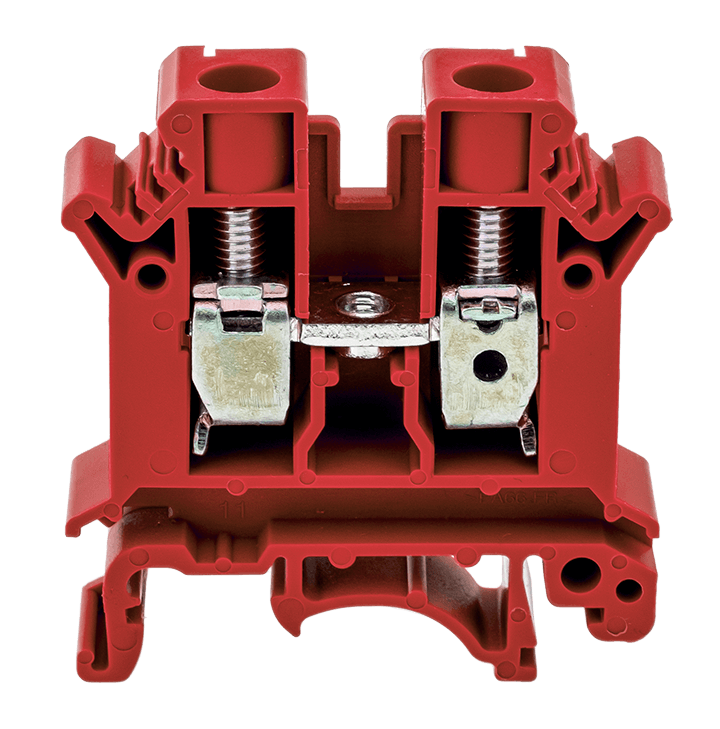

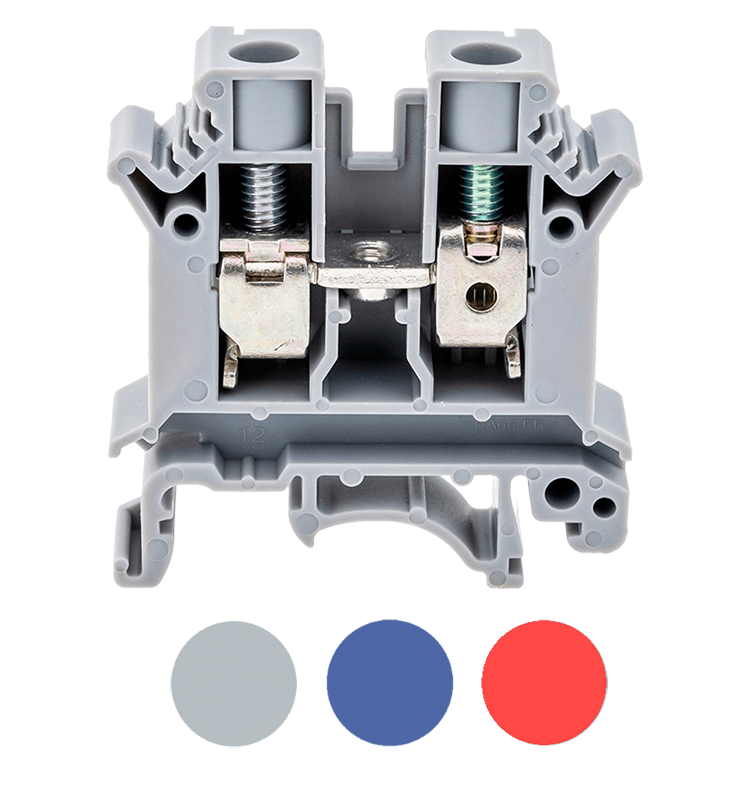

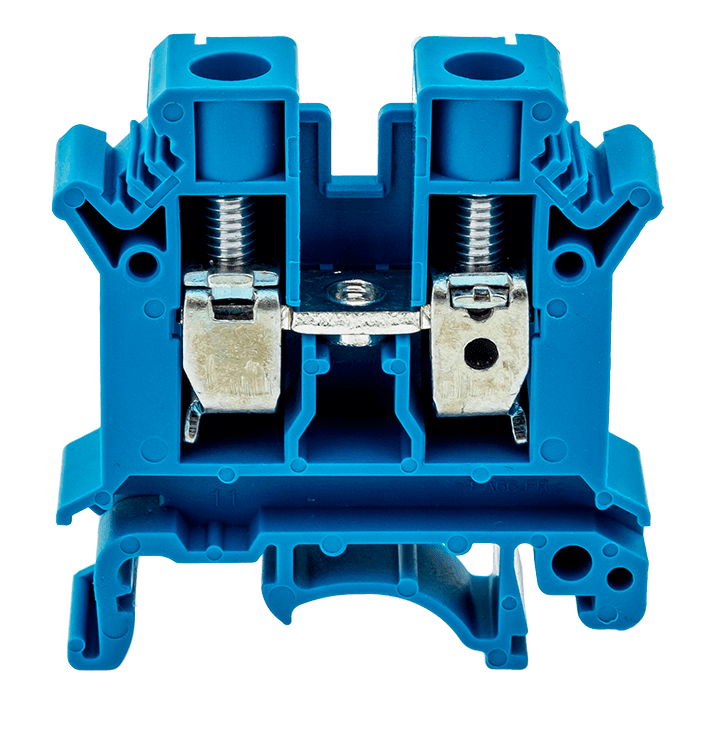

Цвет | серый | синий | красный |
Расчетное напряжение
| 800 В
|
Номинальный ток | 76 А
|
Пиковое (импульсное) напряжение (изоляции) | 8 кВ
|
Категория загрязненности | 3
|
Длина снятия изоляции | 10 мм
|
Тип винтов | M4 |
Момент затяжки мин/макс | 1,5...1,8 Нм
|
Подключение:
- одножильное
- многожильное |
0,5…16 мм²
0,5…10 мм²
|
Многожильное подключение с наконечником НШВИ | 0,5…10 мм² |

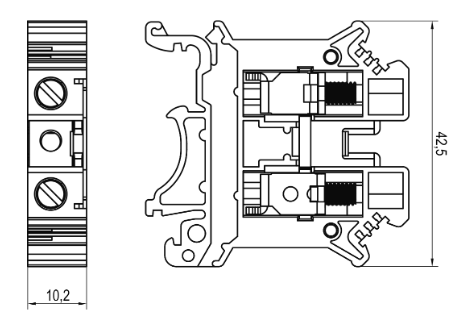

Габаритные размеры
| 47×42,5×10,2 мм
|
Габаритные размеры |
|
Версия: 2023-07-12-ЛВС
