Переключатель ARG1-22R предназначен для коммутации электрических цепей
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
Параметр | Значение |
Количество положений
| 2 или 3
|
Контакты | 1НО+1НЗ, 2НО |
Исполнение | С фиксацией |
Коммутационная способность | ~5 А, 300 В |
Присоединение | Винтовые клеммы |
Материал корпуса | Пластмасса |
Монтаж | В отверстие панели |
Диаметр монтажного отверстия | 22 мм |
Толщина панели | ≤6 мм |
Степень пылевлагозащиты* | IP44 |
Габаритные размеры выступающей части
| ∅29×30 мм
|
Максимальные габаритные размеры
| ∅29×71 мм
|
Монтажная глубина** | 41 мм |
Вес | 23 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация
| Количество
положений | Исполнение
| Контакты
| Цвет
|
ARG1-22R2P-L110-W-K
| 2
| с фиксацией
| 1НО+1НЗ | K: черный
|
ARG1-22R3P-L200-W-K
| 3
| 2НО |
Схема работы и подключения
|

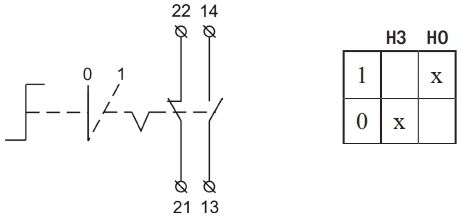

2 положения, с фиксацией
|

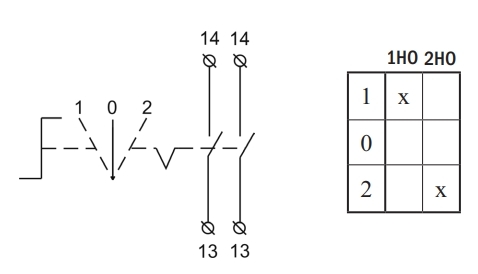

3 положения, с фиксацией
|

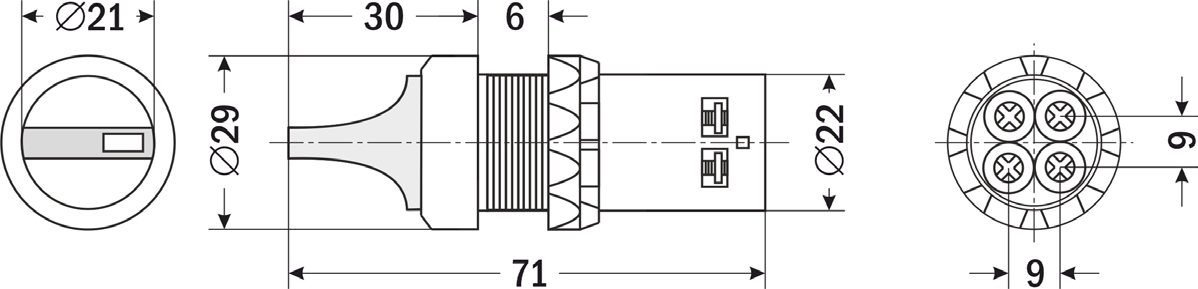

Габаритные размеры |
|

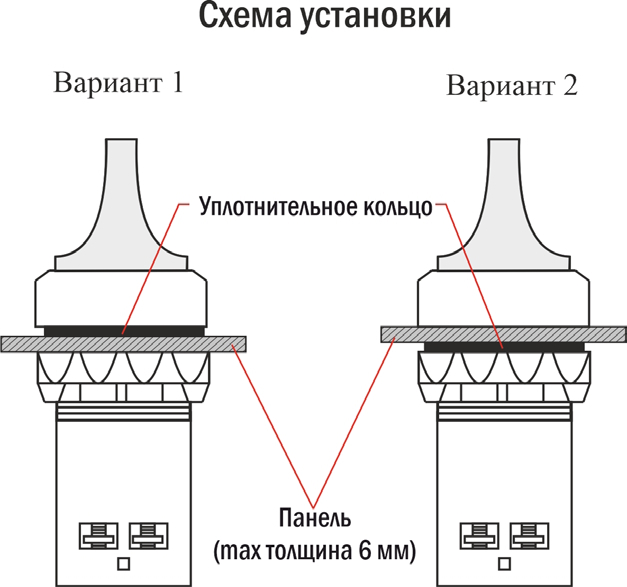

Схема установки
|
|
Версия: 2024-10-15-КВА
