Переключатель ARG1-22K предназначен для коммутации электрических цепей
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
- Два ключа в комплекте
- Выемка ключа во всех положениях переключателя
Технические характеристики:
Параметр | Значение |
Количество положений
| 2 или 3 |
Контакты | 1НО+1НЗ, 2НО |
Исполнение
| С фиксацией |
Коммутационная способность | ~5 А, 300 В |
Присоединение
| Винтовые клеммы
|
Материал корпуса | Пластмасса |
Монтаж | В отверстие панели |
Диаметр монтажного отверстия | 22 мм |
Толщина панели | ≤ 6 мм |
Степень пылевлагозащиты* | IP43 |
Габаритные размеры выступающей части | ∅30×31 мм |
Максимальные габаритные размеры | ∅30×72 мм |
Монтажная глубина** | 41 мм |
Вес (без ключа) | 49 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
Модификация | Количество положений | Исполнение | Контакты |
ARG1-22K2P-L110-W-K
| 2 | с фиксацией
| 1НО+1НЗ |
ARG1-22K3P-L200-W-K | 3 | 2НО |
Схема работы и подключения
|

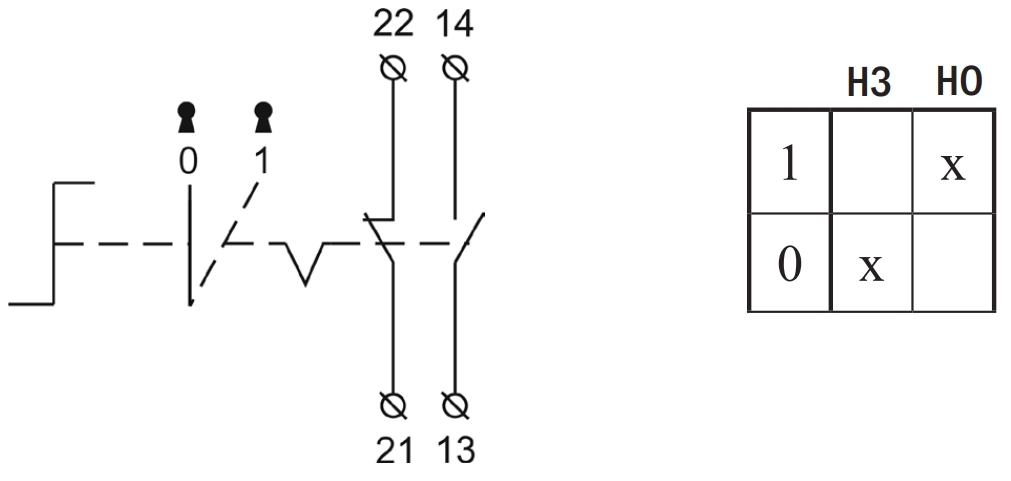

2 положения, с фиксацией
|

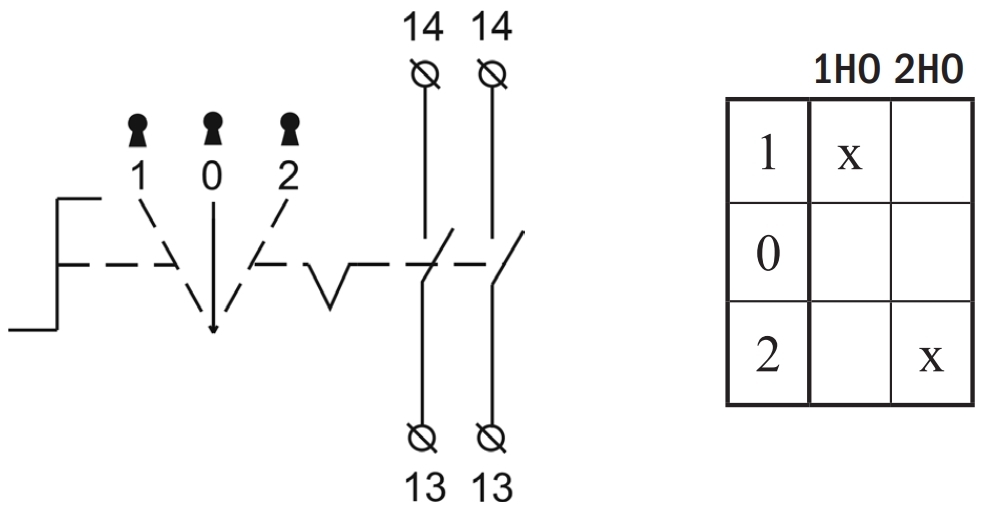

3 положения, с фиксацией
|

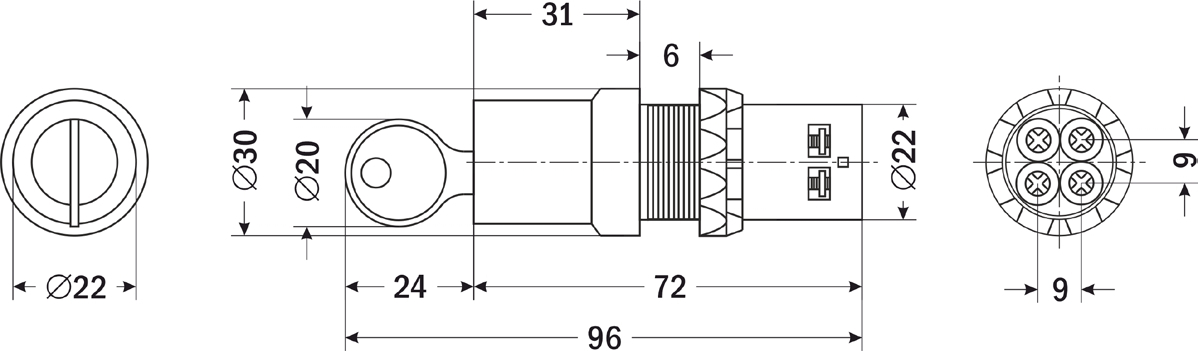

Габаритные размеры |
|

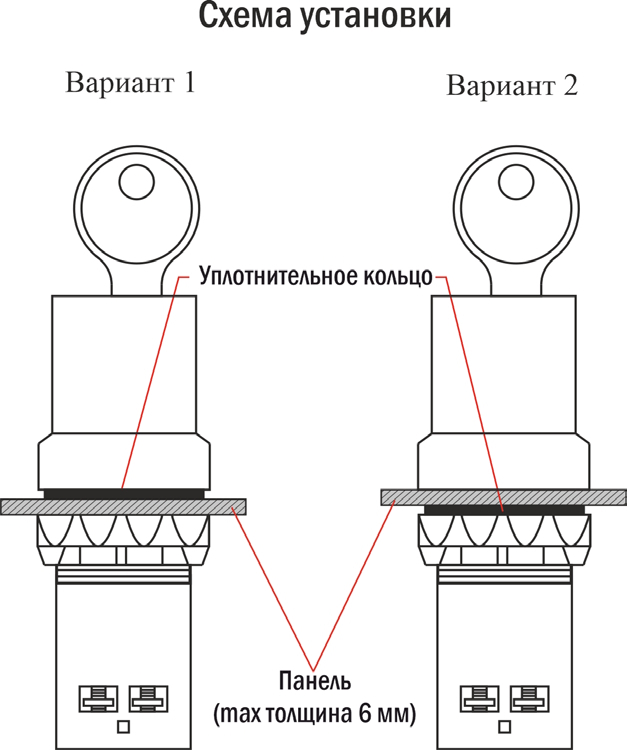

Схема установки
|
|
Версия: 2024-10-17-КВА
