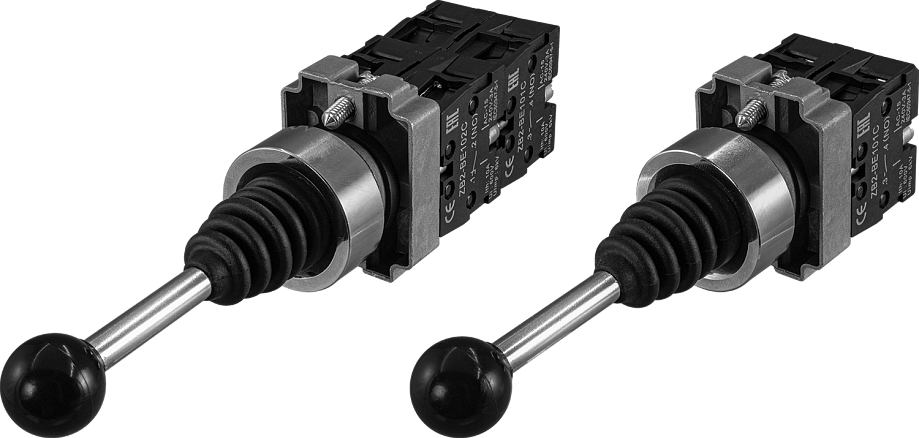

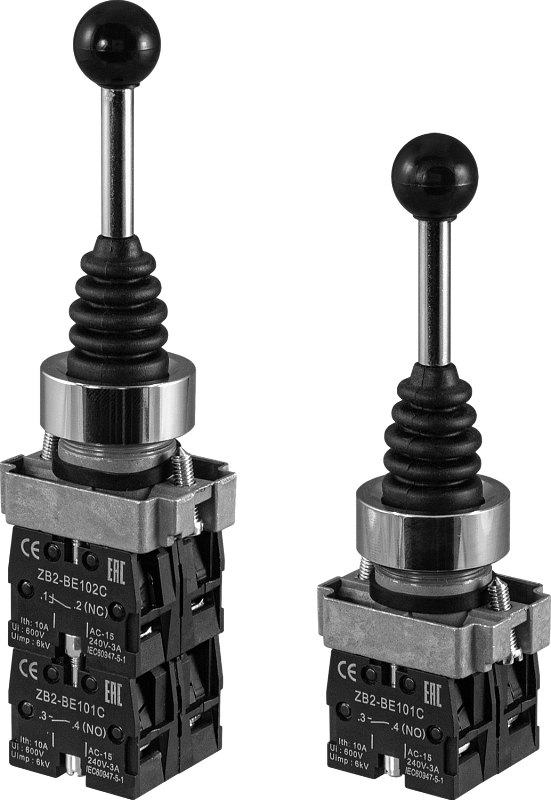

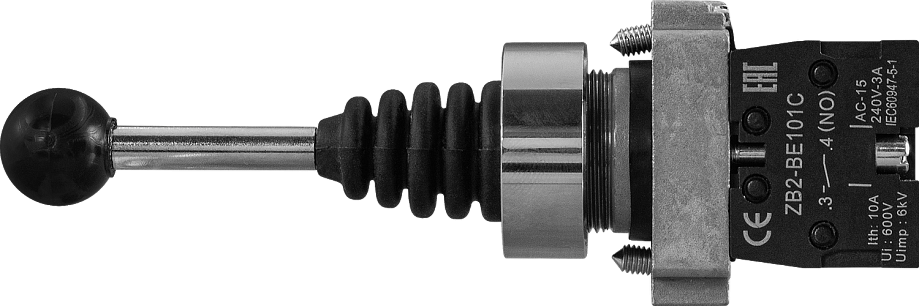

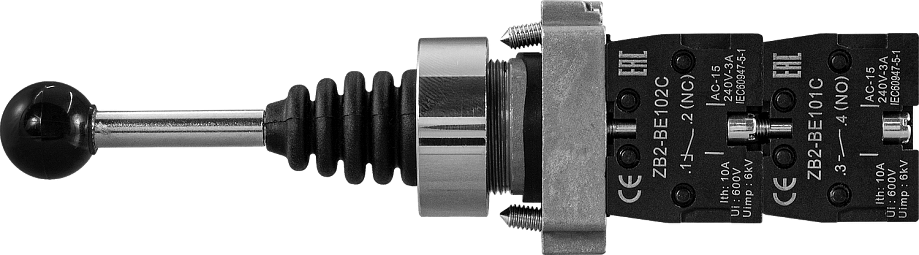

Джойстик AR-XB2-PA

Прибор для коммутации электрических цепей

Количество положений: 2+N или 4+N
Контакты: 2НО, 4НО, 2НО+2НЗ
Коммутационная способность: ~10 А, 600 В
Диаметр монтажного отверстия: 22 мм
С фиксацией или с самовозвратом
Материал: пластмасса/металл
Степень пылевлагозащиты IP66 (со стороны лицевой панели)
Присоединение: винтовые клеммы

В закладки

от 1 188 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Джойстики (малые манипуляторы) AR-XB2-PA предназначены для коммутации электрических цепей.

Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах

Особенности:

Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)

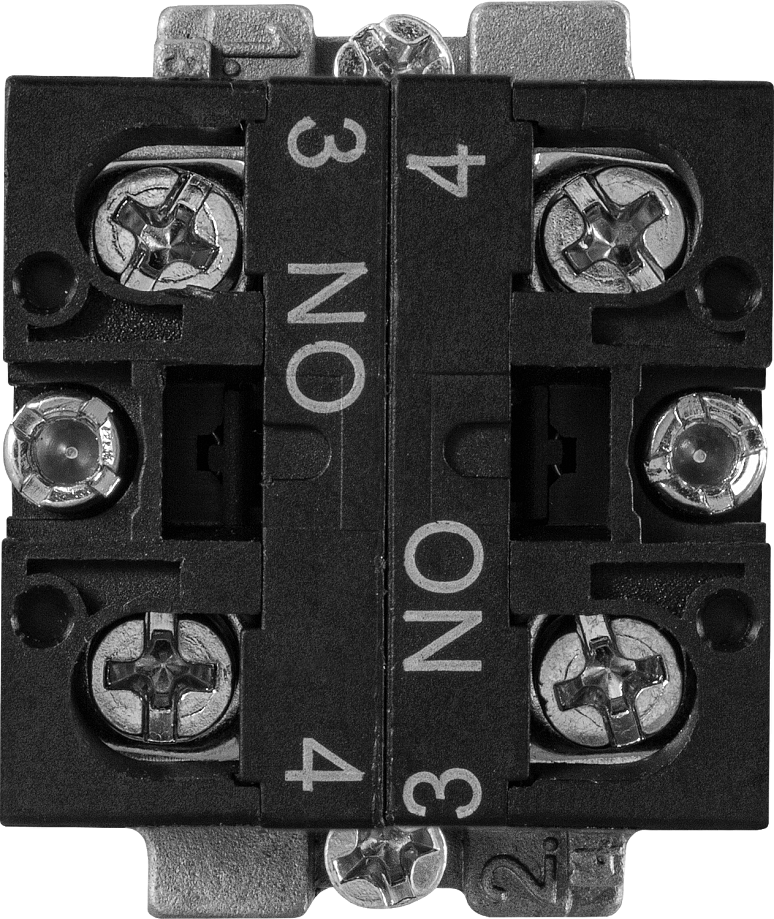

Физически контактная группа джойстиков состоит из контактов НО и НЗ, но функционально они работают как НО-контакты (кроме модификации *AR-XB2-PA22-M220), т.е. замыкаются при перемещении рукоятки в соответствующее положение. В нейтральном положении рукоятки все контакты разомкнуты

Технические характеристики:

Параметр	Значение
Параметр	Количество положений	2+N, 4+N
Контакты	2НО, 4НО, 2НО+2НЗ
Коммутационная способность	~10 A, 600 В
Исполнение	С фиксацией или с самовозвратом
Присоединение	Винтовые клеммы
Материал	Пластмасса/металл
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 5 мм
Степень пылевлагозащиты	IP66 (со стороны лицевой панели)
Механическая износостойкость	≥ 0,5×10⁶ циклов
Габаритные размеры выступающей части	∅ 29×80 мм

Модификации:

Модификация	Кол-во положений	Контакты	Исполнение	Max габаритные размеры, мм	Монтажная глубина*, мм	Вес, г
AR-XB2-PA12-L200	2+N	2НО	с фиксацией	40×30×122	42	116
AR-XB2-PA12-L400		4НО	с фиксацией	40×30×145	65	143
AR-XB2-PA22-M200		2НО	с самовозвратом	40×30×122	42	116
AR-XB2-PA22-M220		2НО+2НЗ	с самовозвратом	40×30×145	65	143
AR-XB2-PA14-L400	4+N	4НО	с фиксацией	40×30×145	65	143
AR-XB2-PA24-M400	4+N	4НО	с самовозвратом	40×30×145	65	143

*Без учета ответных разъемов.

Габаритные размеры

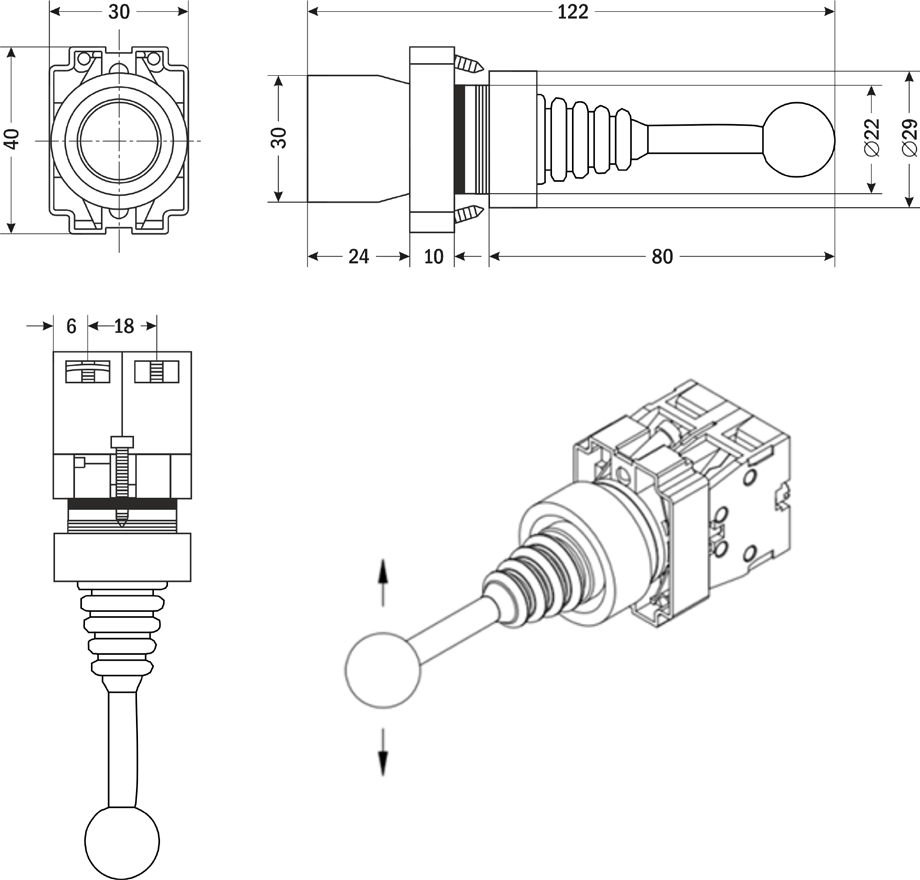

AR-XB2-PA12-L200, AR-XB2-PA22-M200

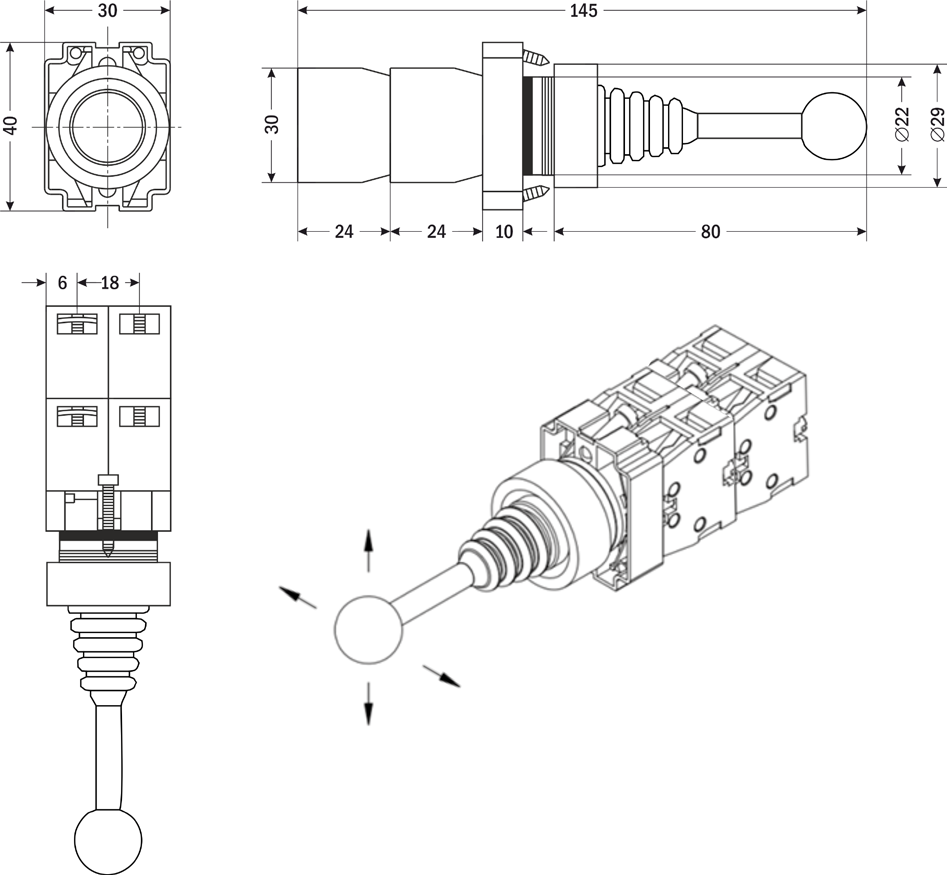

AR-XB2-PA12-L400, AR-XB2-PA22-M220, AR-XB2-PA14-L400, AR-XB2-PA24-M400

Версия: 2024-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	01.11.2024	1.17 Мб

Артикул	Фиксация	Кол-во положений	Контакты	Срок поставки	Стоимость
С фиксацией С самовозвратом	2+N 4+N	2НО 2НО+2НЗ 4НО

Артикул	Модель	Фиксация	Кол-во положений	Контакты	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Фиксация	Кол-во положений	Контакты	Срок поставки	Стоимость
O72824	AR-XB2-PA12-L200	С фиксацией	2+N	2НО	Со склада	1188 руб. – +
O72827	AR-XB2-PA12-L400	С фиксацией	2+N	4НО	Со склада (комплектация 1..72 часа)	1303 руб. – +
O72829	AR-XB2-PA14-L400	С фиксацией	4+N	4НО	Со склада	1438 руб. – +
O72825	AR-XB2-PA22-M200	С самовозвратом	2+N	2НО	Со склада	1188 руб. – +
O72826	AR-XB2-PA22-M220	С самовозвратом	2+N	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1303 руб. – +
O72830	AR-XB2-PA24-M400	С самовозвратом	4+N	4НО	Со склада	1438 руб. – +

Артикул	Модель	Фиксация	Кол-во положений	Контакты	Срок поставки	Стоимость
O72824	AR-XB2-PA12-L200	С фиксацией	2+N	2НО	Со склада	1188 руб. – +
O72827	AR-XB2-PA12-L400	С фиксацией	2+N	4НО	Со склада (комплектация 1..72 часа)	1303 руб. – +
O72829	AR-XB2-PA14-L400	С фиксацией	4+N	4НО	Со склада	1438 руб. – +
O72825	AR-XB2-PA22-M200	С самовозвратом	2+N	2НО	Со склада	1188 руб. – +
O72826	AR-XB2-PA22-M220	С самовозвратом	2+N	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1303 руб. – +
O72828	AR-XB2-PA22-M400	С самовозвратом	2+N	4НО	120 дней	1303 руб. – +
O72830	AR-XB2-PA24-M400	С самовозвратом	4+N	4НО	Со склада	1438 руб. – +
