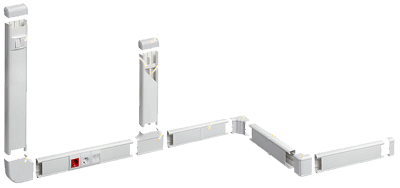

Система парапетных кабель-каналов предназначена для прокладки всех видов силовых и слаботочных коммуникаций, включая оптический кабель и информационную проводку высоких категорий, для организации рабочего места в офисных, производственных и административных зданиях, медицинских и учебных учреждениях при строительстве и реконструкции.
Основные функции:
- Организация рабочего места
- Обеспечение электробезопасности (дополнительная изоляция электропроводки)
- Предохранение проводки от механических повреждений
- Исключение возможного пожара при коротком замыкании
- Ограничение несанкционированного доступа к проводке
- Упрощение монтажа электропроводки при строительстве и реконструкции зданий
- Обеспечение быстрого доступа к проводке в аварийной ситуации
- Возможность быстрой модернизации и дополнения проводки
Технические характеристики:
Параметр | Значение |
Материал | Пластичный, ударопрочный, самозатухающий ПВХ, устойчивый к воздействию ультрафиолета и агрессивной химической среды |
Огнеупорность | При возгорании материал не позволяет огню распространяться, категория ПВ-0, испытания по НПБ-246-97 |
Прочность | Не менее 5 кгс/см при температуре −32°С |
Диапазон рабочих температур | −32...+90°С |
Электрическое сопротивление | При температуре 20°С не менее 1×109 Ом × см
|
Температура монтажа | −15...+60°С |
Цвет | RAL 9010 (белоснежный) |
Тест на снятие крышки
| Для открытия не требуется дополнительного инструмента, несанкционированный доступ к токоведущим частям ограничен
|
Преимущества:
- Наличие изменяемых углов позволяет компенсировать неровности стен при монтаже, тем самым облегчая и улучшая монтаж и внешний вид смонтированной системы
- На все кабель-каналы нанесена самоклеящаяся защитная пленка. Она предохраняет канал от загрязнения во время монтажа. По окончании монтажа пленка легко удаляется
- Широкий ассортимент электроустановочных изделий, с посадочным местом 45×45 мм, позволит выполнить проект любой сложности в едином дизайне
- В кабель-канале предусмотрена установка съемных перегородок (до трех штук) для разделения силовой и информационной проводки. А наличие перфорации на основании кабель-каналов позволяет сократить время монтажа
Преимущества монтажа:
Наличие универсального держателя значительно облегчает закладку кабеля при открытой крышке. Держатель можно устанавливать как на перегородку, так и на боковую сторону канала | Адаптер для коробок на 2 модуля 45×45 мм позволяет осуществлять как наружный монтаж на коробки КМКУ, так и внутренний, на коробки КМ |
| | | |
Универсальная рамка для кабель-каналов может устанавливаться как в каналы с шириной крышки 60 мм, так и с шириной 75 мм. Одна рамка на все сечения кабель-каналов | Информационные и телефонные розетки имеют позолоченные контакты. Разводка контактов до ножей происходит по печатной плате. Это значительно улучшает качество и увеличивает срок службы изделий |
| | | |

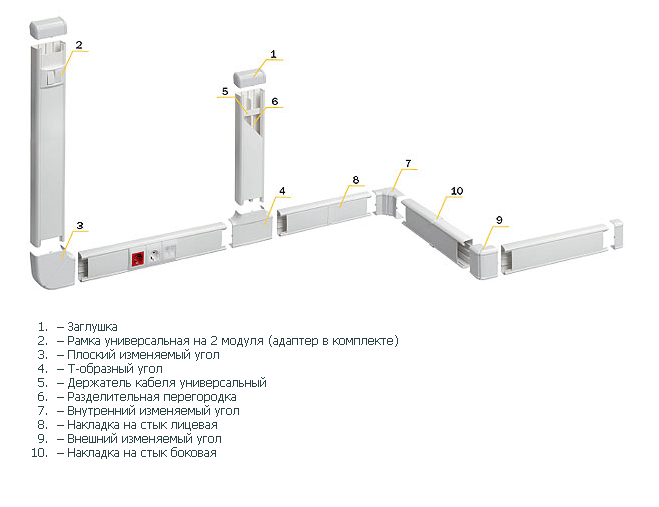

Описание элементов кабель-канала
Аксессуары для парапетных кабель-каналов
