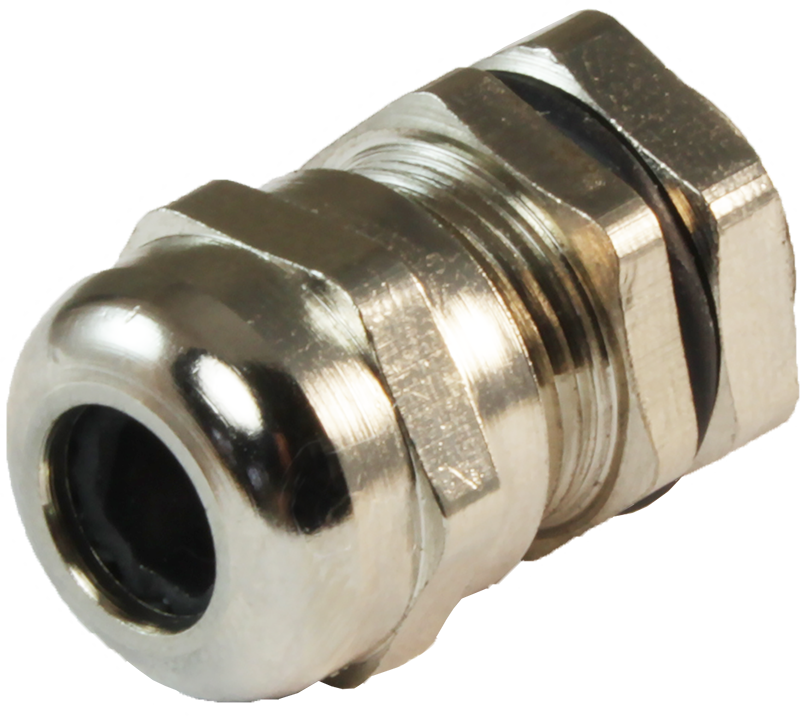

Гермоввод металлический ARGM

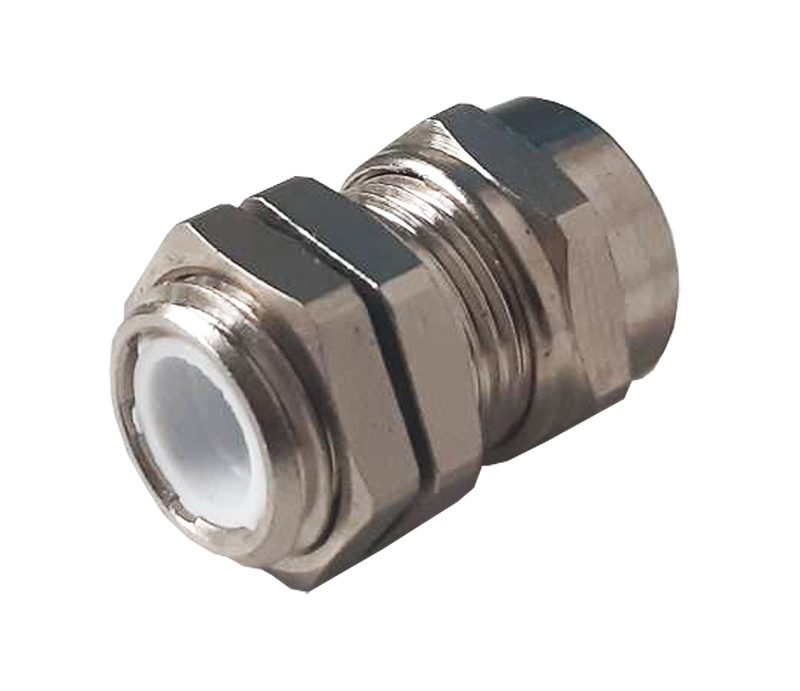

ARGM-M12N (частичная изоляция) вид сзади

Гермовводы металлические предназначены для ввода-вывода кабелей и проводов в распределительные щиты, монтажные коробки и электроустановки с целью их защиты от механического повреждения и защиты сборки от проникновения пыли и влаги в месте ввода

Рабочая температура: −40...+100°C
Тип резьбы: PG, метрическая
Материал корпуса: никелированная латунь
Материал уплотнений: неопрен
Изоляция провода от корпуса: полная или частичная
Cтепень пылевлагозащиты: IP66

В закладки

от 62 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Особенности:

Стойкость к синтетическим маслам, разбавленным кислотам, всем видам топлива, коррозии в горячей и холодной пресной воде
Особая прочность и долговечность

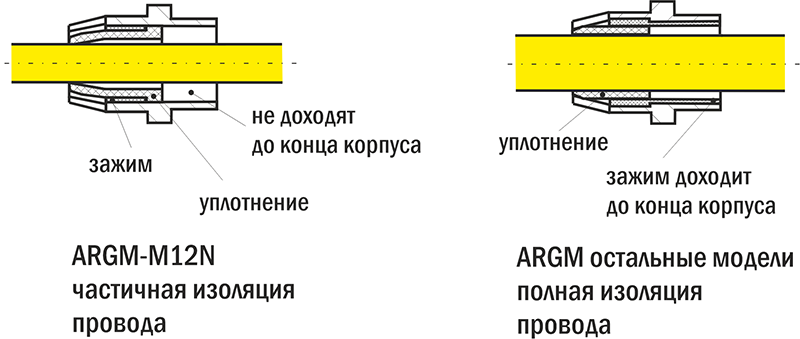

У гермоввода модели ARGM-M12N зажим и уплотнение провода не доходят до конца корпуса (см. рис. и фото), поэтому провод не может быть полностью изолирован от корпуса. Не рекомендуется использовать эту модель гермоввода с проводами с металлическим экраном

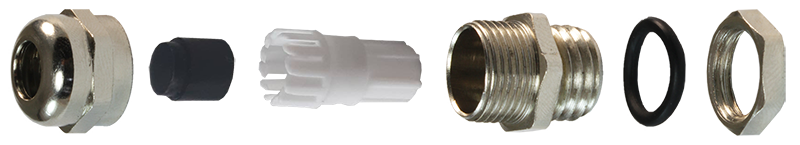

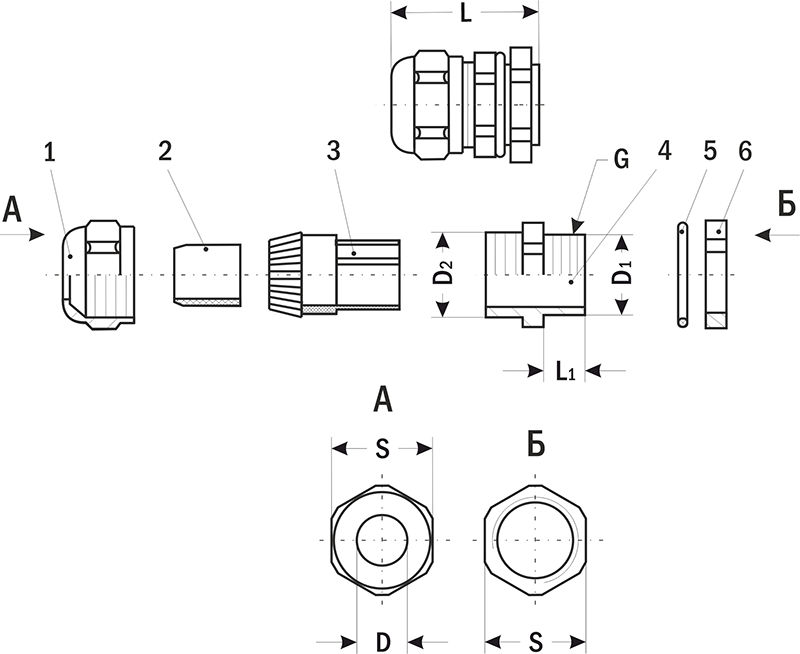

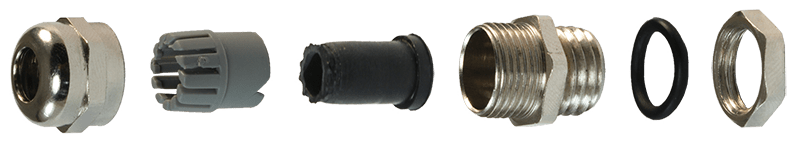

Конструкция и монтаж:Гермоввод состоит из корпуса 4, зажима 3, уплотнителя провода 2, гайки уплотнения 1, уплотнительного кольца 5 и фиксирующей гайки 6 (см. чертеж).
Порядок монтажа:
– выбрать типоразмер гермоввода, исходя из диаметров вводимых кабелей или проводов;
– пробить монтажное отверстие в стенке корпуса оборудования, куда будет устанавливаться гермоввод (например, используя вырубной пресс SYK-8). Установка гермовводов в отверстия, отличающиеся по размерам от рекомендованных, может привести к потере герметичности в месте крепления;
– открутить фиксирующую гайку, установить гермоввод в монтажное отверстие и затянуть фиксирующую гайку. Уплотнительное кольцо должно располагаться между фланцем гермоввода и стенкой корпуса. Установка уплотнительного кольца между стенкой корпуса и гайкой может привести к разрушению уплотнительного кольца и потере герметичности в месте соединения;
– ослабить гайку уплотнения и ввести провод через гермоввод;
– затянуть гайку уплотнения, обеспечив надежное крепление; уплотнитель должен плотно и равномерно облегать провод.

Технические характеристики:

Параметр	Значение
Рабочая температура	−40...+100°C
Материал корпуса	никелированная латунь
Материал уплотнения	неопрен
Степень пылевлагозащиты	IP66

Габаритные размеры

Модели с полной изоляцией:

Модель	Изоляция	Резьба G	Размер, мм
Модель	Изоляция	Резьба G	D (диаметр провода)	D₁	D₂	L	L₁	S	min монтаж. отверстие
ARGM-PG7	полная	PG7	3,5...6,5	12	12	23...24	6	14	12,5
ARGM-PG9	полная	PG9	4...8,5	15	15,7	25...27	8	18	15,5
ARGM-M12N	частичная	М12×1,5	3...6,5	11,8	12	22...24	6	14	12,3
ARGM-M12	полная	М12×1,5	3...6,5	11,8	12	22...24	6	14	12,3
ARGM-M16	полная	М16×1,5	5...8	15,7	15,7	27...29	8	18	16,2
ARGM-M20	полная	М20×1,5	7...11	19,6	20	27...29	8	22	20,1

Версия: 2021-11-26-ЛВС

Артикул	Резьба	Изоляция провода	Срок поставки	Стоимость
PG7 PG9 М12х1,5 М16х1,5 М20х1,5	полная частичная

Артикул	Резьба	Изоляция провода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Резьба	Изоляция провода	Срок поставки	Стоимость
F02659	PG7	полная	Со склада	152 руб. – +
F02660	PG9	полная	Со склада	177 руб. – +
F02661	М12х1,5	полная	Со склада	123 руб. – +
F02664	М12х1,5	частичная	Со склада	62 руб. – +
F02662	М16х1,5	полная	Со склада	173 руб. – +
F02663	М20х1,5	полная	Со склада	226 руб. – +

Артикул	Резьба	Изоляция провода	Срок поставки	Стоимость
F02659	PG7	полная	Со склада	152 руб. – +
F02660	PG9	полная	Со склада	177 руб. – +
F02661	М12х1,5	полная	Со склада	123 руб. – +
F02664	М12х1,5	частичная	Со склада	62 руб. – +
F02662	М16х1,5	полная	Со склада	173 руб. – +
F02663	М20х1,5	полная	Со склада	226 руб. – +
