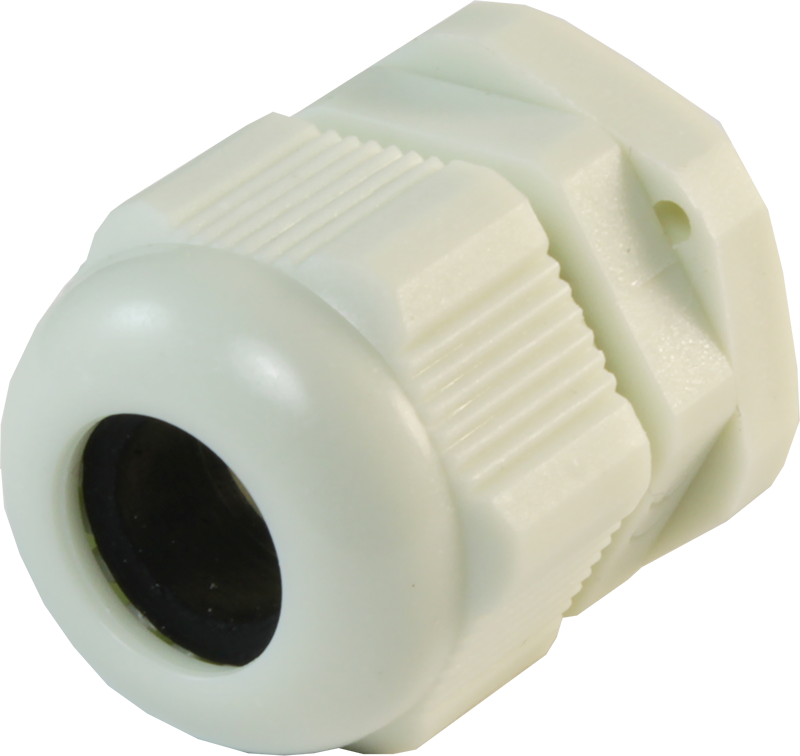

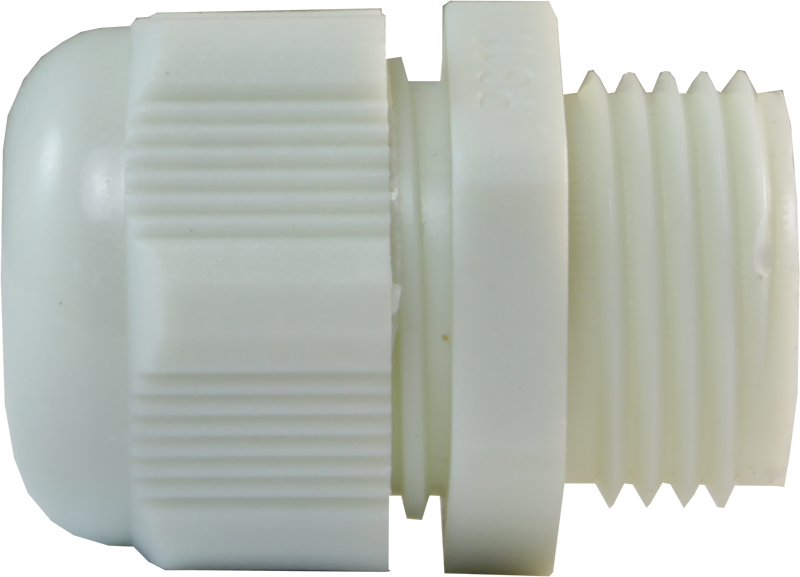

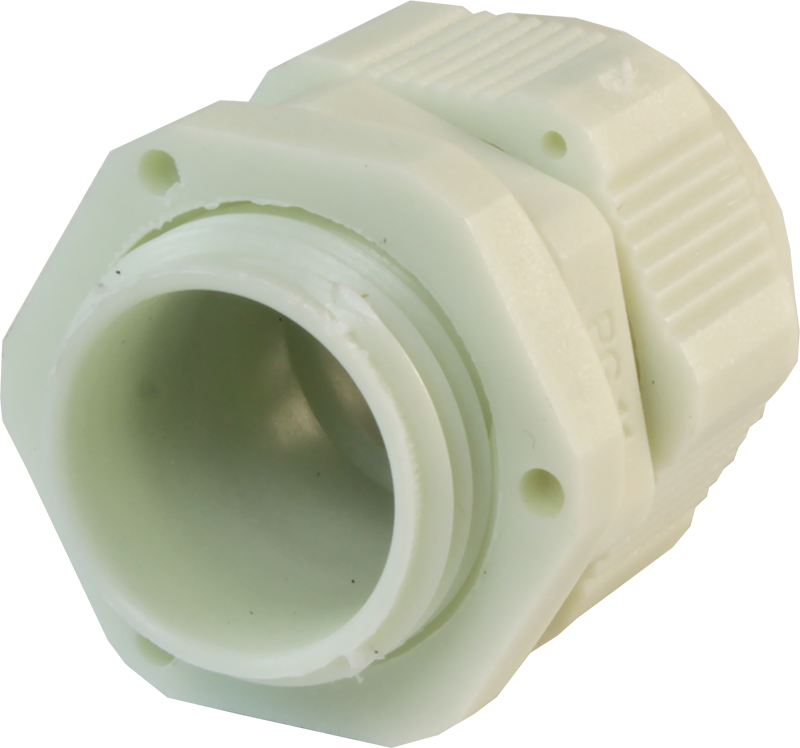

Гермоввод пластиковый ARGP

Гермовводы пластиковые предназначены для ввода-вывода кабелей и проводов в распределительные щиты, монтажные коробки и электроустановки с целью их защиты от механического повреждения и защиты сборки от проникновения пыли и влаги в месте ввода

Рабочая температура: −40...+75°C
Тип резьбы: PG, метрическая
Материал корпуса: полипропилен
Материал уплотнения: неопрен
Cтепень пылевлагозащиты: IP54, IP66

В закладки

от 16 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Особенности:

Стойкость к синтетическим маслам и всем видам топлива

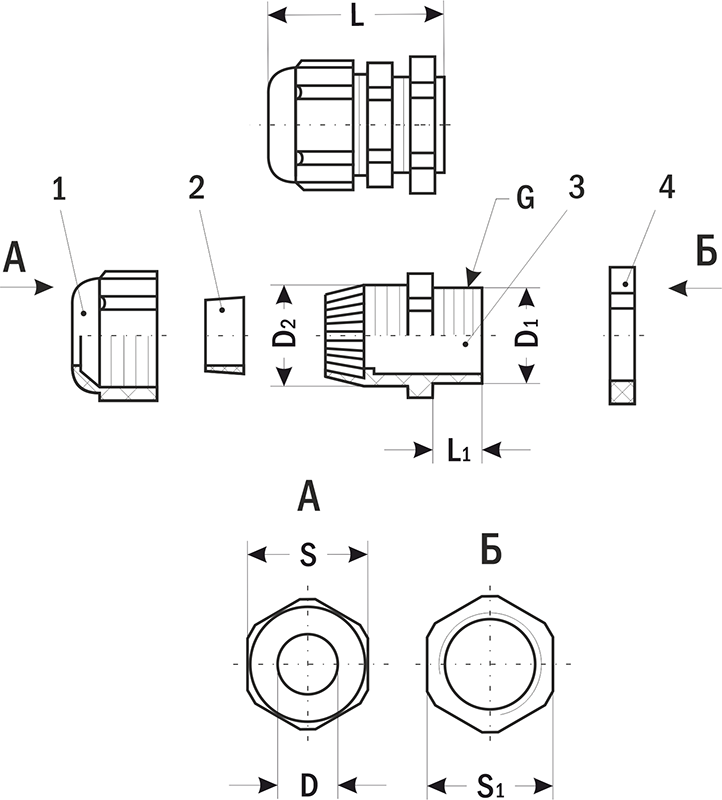

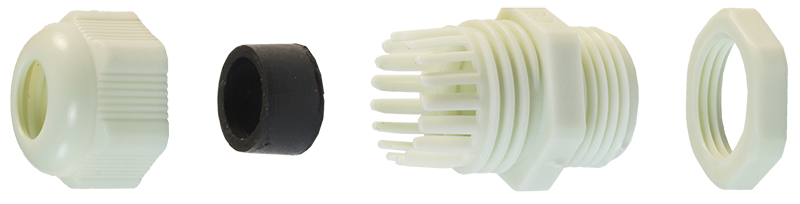

Конструкция и монтаж:Гермоввод состоит из корпуса 3, уплотнителя 2, гайки уплотнения 1 и фиксирующей гайки 4 (см. чертеж).
Порядок монтажа:
– выбрать типоразмер гермоввода, исходя из диаметров вводимых кабелей или проводов;
– пробить монтажное отверстие в стенке корпуса оборудования, куда будет устанавливаться гермоввод (например, используя вырубной пресс SYK-8). Установка гермовводов в отверстия, отличающиеся по размерам от рекомендованных, может привести к потере герметичности в месте крепления;
– открутить фиксирующую гайку, установить гермоввод в монтажное отверстие и затянуть фиксирующую гайку;
– ослабить гайку уплотнения и ввести провод через гермоввод;
– затянуть гайку уплотнения, обеспечив надежное крепление; уплотнитель должен плотно и равномерно облегать провод.

Технические характеристики:

Параметр	Значение
Рабочая температура	−40...+75°C
Электрическая прочность	60 кВ/мм
Удельное сопротивление	1·1012 Ом·см
Материал корпуса	полипропилен
Материал уплотнения	неопрен

Габаритные размеры

Модель	Резьба G	Размер, мм								IP
Модель	Резьба G	D (диаметр провода)	D₁	D₂	L	L₁	S	S₁	min монтаж. отверстие	IP
ARGP-PG7	PG7	3...6,5	12,2	11,8	28...29	8	15	17	12,5	IP54
ARGP-PG9	PG9	4...8	15	15,5	29...32	9	18	22	15,5	IP54
ARGP-PG11	PG11	6...11	17,5	18,5	29...31	9	22	23	18	IP54
ARGP-PG13,5	PG13,5	6...12,5	19,3	20,5	31...33	9	23	26	19,8	IP54
ARGP-PG16	PG16	8...14	22	22	36...39	11	26	30	22,5	IP54
ARGP-PG21	PG21	11...19	28	28	38...43	12	32	35	28,5	IP54
ARGP-PG29	PG29	16...26	35	37	43...48	12	40	44	35,5	IP54
ARGP-M12	M12×1,5	2,5...6	11,8	11,9	29...31	7	15	17	12,3	IP54
ARGP-M16	M16×1,5	3...8	15,6	14,6	29...31	8	18	22	16,1	IP66
ARGP-M20	M20×1,5	7...12	19,7	20	34...38	10	24	27	20,2	IP66

Версия: 2021-11-26-ЛВС

Артикул	Резьба	Срок поставки	Стоимость
PG7 PG9 PG11 PG13,5 PG16 PG21 PG29 М12х1,5 М16х1,5 М20х1,5

Артикул	Резьба	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Резьба	Срок поставки	Стоимость
K72104	PG7	Со склада	16 руб. – +
K72105	PG9	Со склада	21 руб. – +
K72106	PG11	Со склада	25 руб. – +
K72107	PG13,5	Со склада	29 руб. – +
K72108	PG16	Со склада	37 руб. – +
K72109	PG21	Со склада	49 руб. – +
K72110	PG29	Со склада	90 руб. – +
K72111	М12х1,5	Со склада	16 руб. – +
K72112	М16х1,5	Со склада	21 руб. – +
K72113	М20х1,5	Со склада	29 руб. – +

Артикул	Резьба	Срок поставки	Стоимость
K72104	PG7	Со склада	16 руб. – +
K72105	PG9	Со склада	21 руб. – +
K72106	PG11	Со склада	25 руб. – +
K72107	PG13,5	Со склада	29 руб. – +
K72108	PG16	Со склада	37 руб. – +
K72109	PG21	Со склада	49 руб. – +
K72110	PG29	Со склада	90 руб. – +
K72111	М12х1,5	Со склада	16 руб. – +
K72112	М16х1,5	Со склада	21 руб. – +
K72113	М20х1,5	Со склада	29 руб. – +
