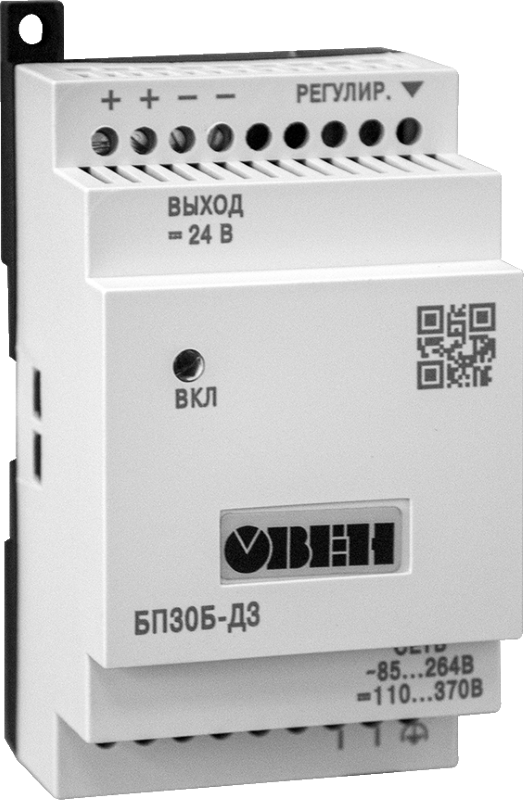

Одноканальный блок питания ОВЕН БП30Б-Д3
Прибор для преобразования сетевого напряжения в стабилизированное напряжение и питания широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)
- Входное напряжение: ~90...264 В или =110...370 В
- Выходное напряжение: =5 В, =9 B, =12 В, =15 B, =24 B, =36 B, =48 B или =60 В
- Выходная мощность: ≤ 30 Вт
- Количество каналов: 1
- Амплитуда пульсации выходного напряжения: ≤ 40 мВ, ≤ 60 мВ, ≤ 80 мВ, ≤ 100 мВ, ≤ 120 мВ или ≤ 150 мВ
- Защита от перенапряжения, перегрузки, импульсных помех на входе, короткого замыкания и перегрева
- Монтаж: на DIN-рейку (стандарт 3S)
Одноканальный блок питания ОВЕН БП30Б-Д3 предназначен для преобразования сетевого напряжения в стабилизированное напряжение и питания широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)
Особенности:
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение
- Ограничение пускового тока
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8% от номинального выходного напряжения с сохранением мощности
- Индикация наличия напряжения на выходе
| Параметр
| Значение |
| Входное напряжение | ~90...264 В или =110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Порог срабатывания защиты по току | ≤ 1,4 × Imax |
| Максимальная выходная мощность | 30 Вт |
| Количество выходных каналов | 1
|
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2%
|
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 × Imax до Imax | ±0,2% |
| Выходное напряжение:
- БП30Б-Д3-5 - БП30Б-Д3-9 - БП30Б-Д3-12 - БП30Б-Д3-15 - БП30Б-Д3-24 - БП30Б-Д3-36 - БП30Б-Д3-48 - БП30Б-Д3-60 |
5 В ± 1%
9 В ± 1% 12 В ± 1% 15 В ± 1% 24 В ± 1% 36 В ± 1% 48 В ± 1% 60 В ± 1% |
| Амплитуда пульсаций выходного напряжения:
- БП30Б-Д3-5 - БП30Б-Д3-9 - БП30Б-Д3-12 - БП30Б-Д3-15 - БП30Б-Д3-24 - БП30Б-Д3-36 - БП30Б-Д3-48 - БП30Б-Д3-60 |
60 мВ
80 мВ 100 мВ 120 мВ 120 мВ 150 мВ 150 мВ 150 мВ |
| Максимальный ток нагрузки Imax:
- БП30Б-Д3-5 - БП30Б-Д3-9 - БП30Б-Д3-12 - БП30Б-Д3-15 - БП30Б-Д3-24 - БП30Б-Д3-36 - БП30Б-Д3-48 - БП30Б-Д3-60 |
4,0 А
2,7 А 2,4 А 2,0 А 1,25 А 0,83 А 0,63 А 0,5 А |
| КПД:
БП30Б-Д3-5 БП30Б-Д3-9 БП30Б-Д3-12 БП30Б-Д3-15 БП30Б-Д3-24 БП30Б-Д3-36 БП30Б-Д3-48 БП30Б-Д3-60 |
78%
78% 80% 82% 84% 84% 84% 84% |
| Рабочий диапазон температур | −20...+50°С |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур | ±0,015%/°С |
| Электрическая прочность изоляции вход-выход (действующее значение) | 3 кВ |
| Электрическая прочность изоляции вход-корпус (действующее значение) | 1,5 кВ |
| Уровень радиопомех | По ГОСТ Р 51527 группа С |
| Монтаж | На DIN-рейку (стандарт 3S) |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже) |
−20...+50°С 86...106,7 кПа ≤ 80%RH (без конденсации влаги) |
| Защита
| IP20 |
| Габаритные размеры
| 90×54×58 мм |

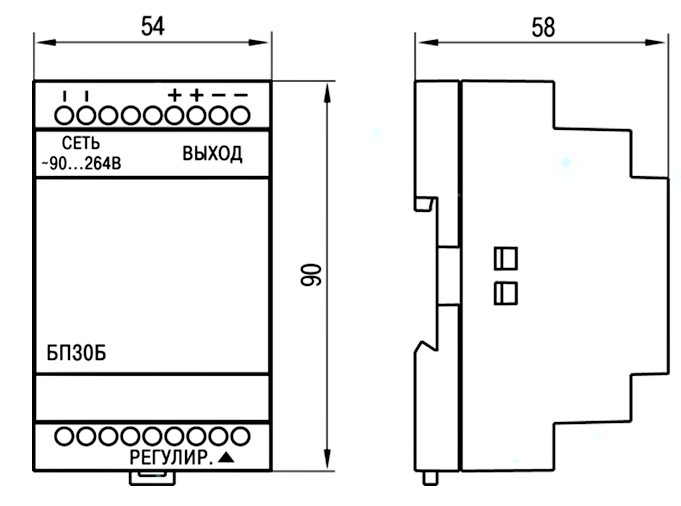

| Габаритные размеры |
 |
Версия: 2021-04-27-КАМ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 30.04.2013 | 0.63 Мб |  |
| Сертификат соответствия | 18.03.2011 | 1.4 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Напряжение, В
|
Срок поставки | Стоимость |
|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Напряжение, В
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| G50757 | ОВЕН БП30Б-Д3-12 | 12 | Со склада | 4680 руб. |
| G50759 | ОВЕН БП30Б-Д3-24 | 24 | Со склада | 4680 руб. |
| G50760 | ОВЕН БП30Б-Д3-36 | 36 | Со склада | 4980 руб. |
| Артикул | Модель |
Напряжение, В
|
Срок поставки | Стоимость |
|---|---|---|---|---|
| G50755 | ОВЕН БП30Б-Д3-5 | 5 | 1...2 недели | 4980 руб. |
| G50756 | ОВЕН БП30Б-Д3-9 | 9 | 1...2 недели | 4980 руб. |
| G50757 | ОВЕН БП30Б-Д3-12 | 12 | Со склада | 4680 руб. |
| G50758 | ОВЕН БП30Б-Д3-15 | 15 | 1...2 недели | 4980 руб. |
| G50759 | ОВЕН БП30Б-Д3-24 | 24 | Со склада | 4680 руб. |
| G50760 | ОВЕН БП30Б-Д3-36 | 36 | Со склада | 4980 руб. |
| G50761 | ОВЕН БП30Б-Д3-48 | 48 | 1...2 недели | 4980 руб. |
| G50762 | ОВЕН БП30Б-Д3-60 | 60 | 1...2 недели | 4980 руб. |
