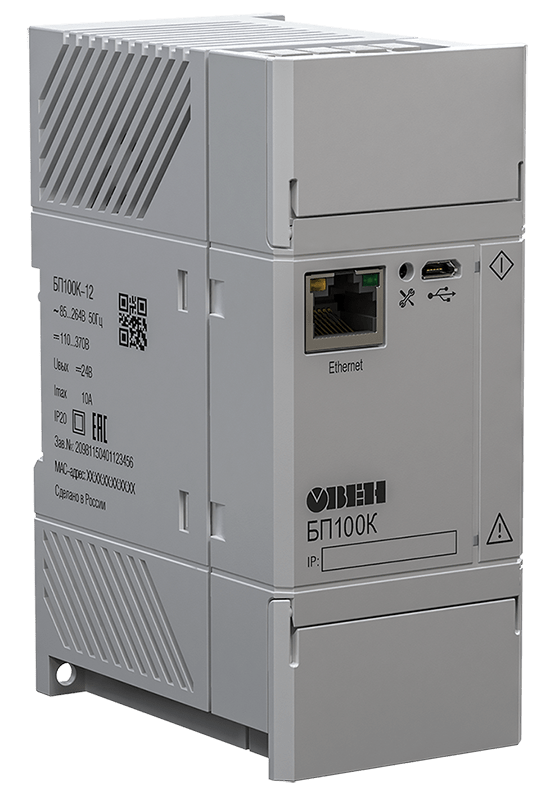

Блок питания для ПЛК ОВЕН БП100К

Арт: G50705

Прибор для питания стабилизированным напряжением 12 В приборов локальной автоматики и распределенных систем

Входное напряжение: ~90...264 В или =125...370 В
Выходное напряжение: =12 В
Выходная мощность: 100 Вт
Размах напряжения шума и пульсаций: ≤120 мВ
Защита от импульсного тока, перенапряжения, коротких замыканий
Монтаж: на DIN-рейку

В закладки

13 800 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Блоки питания ОВЕН БП100К предназначены для питания стабилизированным напряжением 12 В приборов локальной автоматики и распределенных систем. Приборы являются частью Экосистемы-210 компании ОВЕН и рекомендуются для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности:

Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB)
Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost)
Защита от импульсного тока, перенапряжения, коротких замыканий
Минимальный уровень пульсаций (менее 0,5 %)
Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов
Расширенный климатический диапазон: −40...+70°С – без снижения рабочих характеристик
Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат)

Технические характеристики:

Наименование	Значение
Выходные параметры
Номинальное напряжение (U_ном)	=12 В
Номинальный ток (I_ном)	8,5 А
Номинальная мощность	100 Вт
Диапазон подстройки выходного напряжения	11,5...14,5 В
Допустимое отклонение напряжения - Нестабильность выходного напряжения от входного напряжения - Нестабильность выходного напряжения от выходного тока - Коэффициент температурной нестабильности	±0,5 % ±2 % ±0,019 %/°С
Размах напряжения шума и пульсаций (межпиковое)	≤ 120 мВ
Время установления выходного напряжения	≤ 2 с
Входные параметры
Напряжение питания переменного тока	~90...264 В
Частота переменного тока	47...63 Гц
Напряжение питания постоянного тока	=125...370 В
Номинальный ток потребления	≤ 1,65 А
Пусковой ток	≤ 30 А
КПД при номинальной нагрузке	≥ 88 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	115...123 % от I_ном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3	Критерий качества А
Излучение радиопомех (помехоэмиссия)	Соответствует ГОСТ 30804.6.4*
Степень защиты по ГОСТ 14254	IP20
Категория перенапряжения по ГОСТ IEC 61204-7	II
Степень загрязнения по ГОСТ Р 50030.1	2
Электрическая прочность изоляции - Вход-выход, вход-корпус, вход-порт Ethernet - Выход-порт Ethernet	3000 В 1000 В
Сопротивление изоляции (вход-выход-корпус) при 500 В	≥ 20 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды	−40...+70 °С
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги	≤ 80 %
Атмосферное давление	84...106,7 кПа
Прочее
Срок эксплуатации	10 лет
Средняя наработка на отказ	70 000 ч
Характеристики дискретного выхода, электромагнитное реле	=0,5 А, 24 В
Тип автоматического выключателя	6 А, тип С или 10 А, тип B
Габаритные размеры	124×52,5×84 мм
Вес	≤ 400 г

* – При условии подключения функционального заземления

Схемы подключения
Назначение контактов и схема подключения БП100К	Параллельное (1) и последовательное (2) подключение блока питания БП100К

Функциональные возможности
Защита от перегрева (диапазон рабочих температур)

График зависимости выходного тока блока питания от температуры окружающей среды
Защита по перегрузке типа «ограничение выходного тока»

График зависимости выходного напряжения от номинального выходного ток	График зависимости входного тока от напряжения питания
КПД

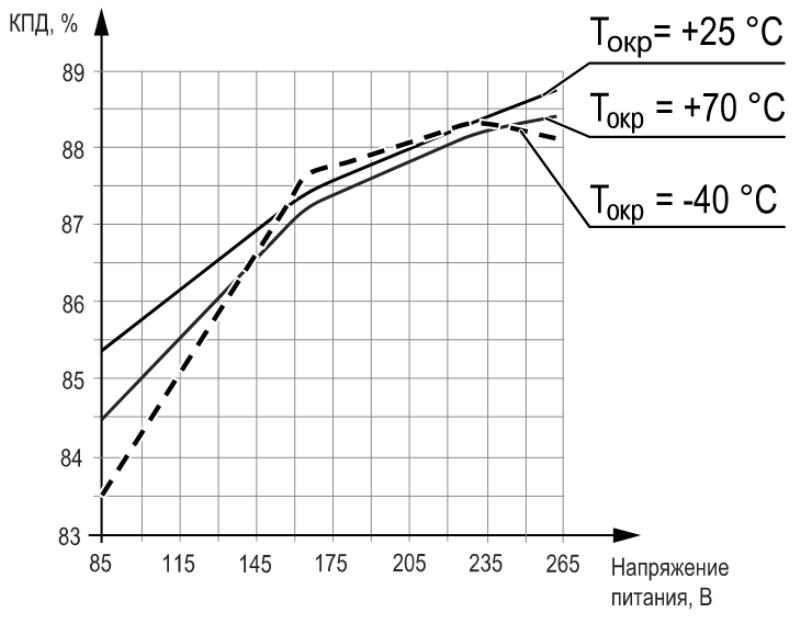

График зависимости КПД от напряжения питания и температуры окружающей среды БП100К-12
