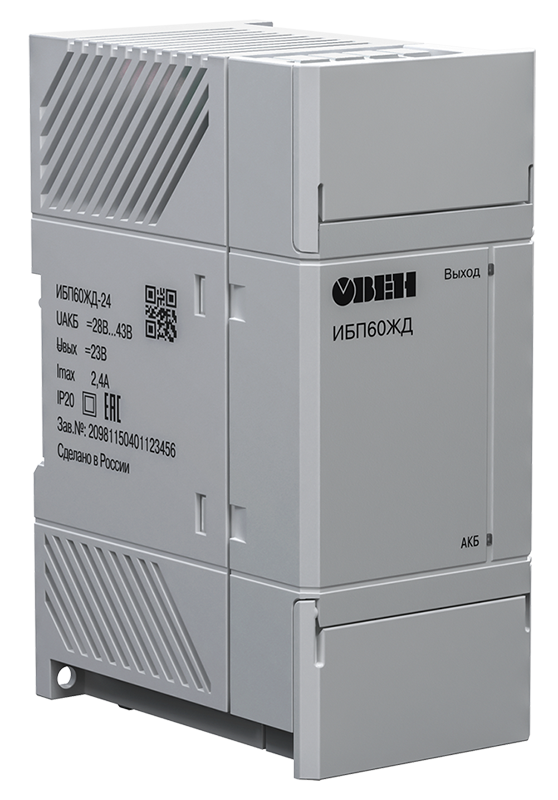

Блок питания с резервированием ОВЕН ИБП60ЖД-24

Арт: D86862

Прибор для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций 28...43 В

Входное напряжение (от АКБ): =28...43 В
Выходное напряжение: =23 В или =24 В
Выходная мощность: 55 Вт
Амплитуда пульсации выходного напряжения: ≤ 30 мВ
Защита прибора от перегрузки и КЗ
Монтаж: на DIN-рейку

В закладки

5 400 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28...43 В).

Прибор предназначен для применения в системах промышленного назначения, а также в рамках следующих подсистем инфраструктуры железнодорожного транспорта:

Железнодорожное электроснабжение (кроме электроснабжения тягового подвижного состава на электрифицированных железных дорогах)
Железнодорожная автоматика и телемеханика
Станционные здания, сооружения и устройства

Функциональные возможности:

Питание нагрузки стабилизированным напряжением
Световая индикация режимов работы прибора
Автоматический переход на резервное питание нагрузки в случае отключения сопряженного источника постоянного напряжения
Защита прибора от перегрузки и КЗ
Автоматическое восстановление выходного напряжения после устранения причин КЗ
Защита прибора и нагрузки от неправильного подключения (переполюсовки) резервной сети питания постоянного тока ЖД станций 28...43 В
Мониторинг резервной сети питания постоянного тока ЖД станций (28...43 В)

Технические характеристики:

Наименование	Значение
Наименование	Питание нагрузки от AC/DC	Питание нагрузки от АКБ
Выходные параметры
Номинальное напряжение	24 В	23 В
Номинальный ток	–	2,4 А
Номинальная мощность	–	55 Вт
Допустимое отклонение напряжения, в том числе: - Нестабильность выходного напряжения от входного напряжения - Нестабильность выходного напряжения от выходного тока - Коэффициент температурной нестабильности	5% – 2% ±0,015 %/°С	5% 1% 1% ±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более - Типовое значение* - Максимальное значение	– –	30 мВ 120 мВ
Входные параметры
Номинальное напряжение питания постоянного тока	–	36 В
Рабочий диапазон входных напряжений постоянного тока (от АКБ)	–	28...43 В
Номинальный ток потребления	–	≤ 1,7 А
Пусковой ток	–	≤ 45 А
КПД при номинальной нагрузке	97 %	≥ 88 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	–	2,5 А (±3 %)
Порог срабатывания защиты от КЗ	–	≤ 5 А
Защита от пониженного/повышенного входного напряжения постоянного тока (АКБ)	–	Отключение при U_АКБ< 22 В DС (работоспособность автоматически восстанавливается при UАКБ > 24 DС). Отключение питания преобразователя от АКБ при U_АКБ> 45 В DС (с автоматическим восстановлением работоспособности при U_АКБ< 45 В DС)
Защита от неправильного подключения АКБ	–	Есть. Отключение прибора и нагрузки от АКБ
Безопасность и ЭМС
Электрическая прочность изоляции между группой Вх.+Вых.+АКБ и корпусом по ГОСТ IEC 61204-7-2014	1500 В (усиленная)
Степень защиты по ГОСТ 14254	IP20
Категория перенапряжения по ГОСТ Р 50571.19	II
Степень загрязнения по ГОСТ Р 50030.1	2
Устойчивость к электростатическим разрядам по ГОСТ 32132.3-2013	Критерий качества А
Уровень электромагнитной эмиссии по порту питания (АКБ)	–	По ГОСТ 30804.6.3
Температура при эксплуатации	−40...+70 °С
Окружающая среда
Макс. допустимая относительная влажность воздуха при эксплуатации	10...90 % без конденсации влаги
Высота над уровнем моря	0...2000 м
Температура хранения/транспортировки	−25...+55°С
Взаимодействие с АКБ
Емкость АКБ	–	Не нормируется
Время переключения с/на АКБ	≤ 2 мс
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	50 000 ч
Габаритные размеры	124×52,5×84 мм
Вес	≤ 350 г

Основные электрические характеристики

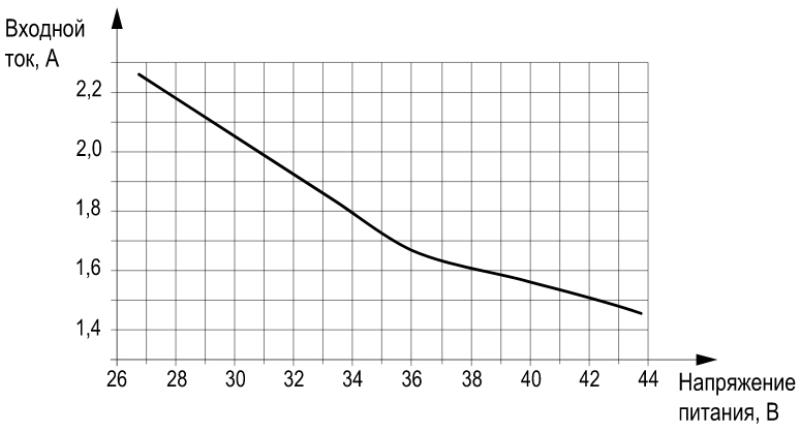

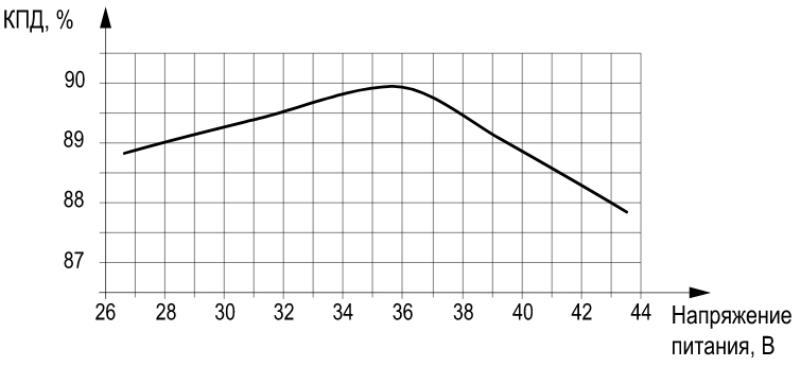

График зависимости входного тока (АКБ) от напряжения питания	График зависимости КПД от напряжения питания (от АКБ)
