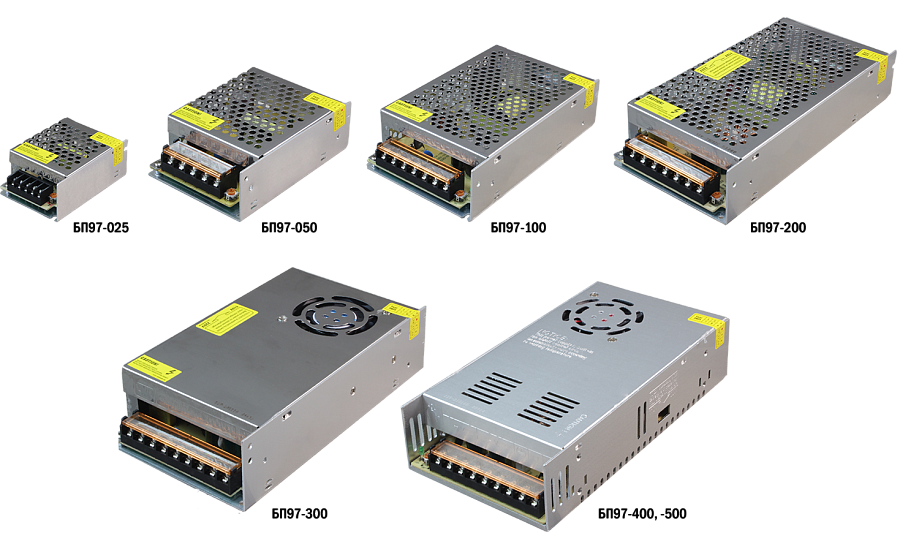

Блок питания БП97

Прибор для преобразования сетевого напряжения в стабилизированное постоянное напряжение =24 В, =12 В или =5 В

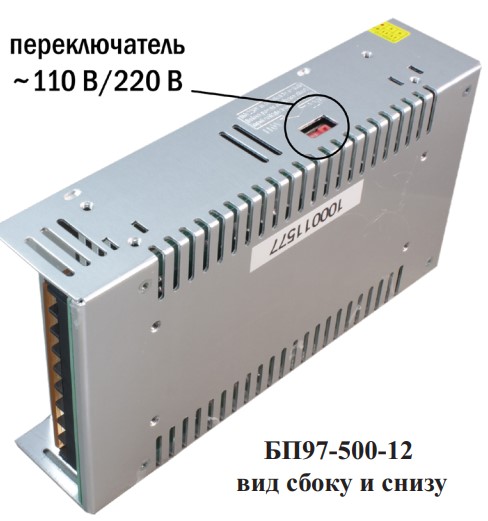

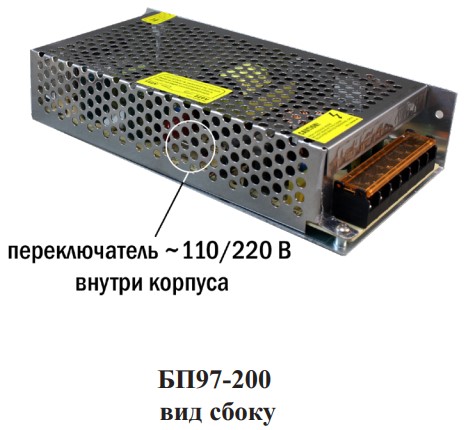

Входное напряжение: ~85...264 В, ~100...260 В, ~110...220 В, ~170...264 В, ~110 В/220 В (выбор переключателем)
Выходное напряжение: =24 В, =12 В или =5 В
Выходная мощность: 10 Вт, 20 Вт, 25 Вт, 50 Bт, 70 Вт, 75 Вт, 100 Вт, 150 Вт, 200 Bт, 300 Bт, 400 Вт, 500 Вт
Количество выходных каналов: 1
Монтаж: настенный

В закладки

от 658 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации (33)
Уценка (1)
Отзывы (0)

Прибор для преобразования сетевого напряжения в стабилизированное постоянное напряжение =24 В, =12 В или =5 В.
Применяется в системах автоматизации бытового и промышленного назначения (автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение и т.п.) для питания контроллеров, камер видеонаблюдения, моторных приводов, измерительных датчиков, светодиодного освещения и т.п.

Особенности:

Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения
Предназначен для эксплуатации в закрытых и изолированных от влаги помещениях и для установки внутри влагозащищенных световых коробов
Низкий уровень пульсации (при использовании в качестве источника питания светодиодного освещения — защита глаз от пульсации света)

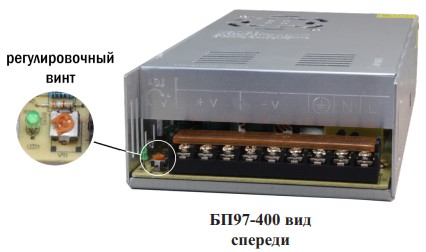

Возможность подстройки выходного напряжения поворотом регулировочного винта (по часовой стрелке — увеличение, против — уменьшение)
Встроенный вентилятор (у БП97-300, -400, -500)
Защита от короткого замыкания, перенапряжения и перегрузок
Индикация рабочего состояния

Технические характеристики:

Параметр		Значение
Параметр		БП97-025-12	БП97-025-24	БП97-050-12	БП97-050-24	БП97-100-12	БП97-100-24	БП97-200-12	БП97-200-24
Выход	Выходная мощность	25 Вт		50 Вт		100 Вт		200 Вт
	Выходное напряжение	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В
	Подстройка выходного напряжения	11,5...14 В (для =12 В) 21,6...26,4 В (для =24 В)
	Выходной ток	2 А	1 А	4,2 А	2 А	8,3 А	4,2 А	16,7 А	8,3 А
	Амплитуда пульсаций выходного напряжения	≤ 100 мВ
	Нестабильность выходного напряжения	±1%
	Линейное регулирование	±0,5%
	Нестабильность по нагрузке	±0,5%
Вход	Входное напряжение	~100...260 В						~110/220 В
	КПД	85 %
	Пусковой ток	13 А/115 В 26 А/230 В
Защита	Порог срабатывания зашиты от перегрузки	105...150%
Окр. среда	Рабочая температура и влажность	−20...+60°С, 20...90%RH
	Режим хранения	−40...+85°С, 10...95%RH
	Вибрация	10...500 Гц, 2G 10 мин/1 цикл, длительность 60 мин, по каждой оси X, Y, Z
Прочее	Материал корпуса	металл (перфорированный)
	Степень пылевлагозащиты	IP20
	Габаритные размеры	33×58×85 мм		36×78×111 мм		42×98×159 мм		42×98×198 мм
	Вес	92 г		180 г		333 г		465 г

Параметр
Параметр		БП97-300-12	БП97-300-24	БП97-400-12	БП97-400-24	БП97-500-12	БП97-500-24
Выход	Выходная мощность	300 Вт		400 Вт		500 Вт
	Выходное напряжение	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В
	Подстройка выходного напряжения	11,5...14 В (для =12 В) 21,6...26,4 В (для =24 В)
	Выходной ток	25 А	12,5 А	33 А	16,6 А	40 А	20 А
	Амплитуда пульсаций выходного напряжения	≤ 100 мВ
	Нестабильность выходного напряжения	±1%
	Линейное регулирование	±0,5%
	Нестабильность по нагрузке	±0,5%
Вход
	Входное напряжение	~110/220 В
	КПД	85%
	Пусковой ток	13 А/115 В 26 А/230 В
Защита	Порог срабатывания зашиты от перегрузки	105...150%
Окр. среда	Рабочая температура и влажность	−20...+60°С, 20...90%RH
	Режим хранения	−40...+85°С, 10...95%RH
	Вибрация	10...500 Гц, 2G 10 мин/1 цикл, длительность 60 мин, по каждой оси X, Y, Z
Прочее
	Материал корпуса	металл
	Степень пылевлагозащиты	IP20
	Габаритные размеры	50×110×199 мм		50×113×214 мм
	Вес	660 г		725 г			809 г

Версия: 2023-07-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.07.2023	1.65 Мб
Руководство по эксплуатации для БП97-10	19.05.2016	0.21 Мб
Руководство по эксплуатации БП97-ХХХ-5	11.10.2022	0.52 Мб
Сертификат соответствия	25.10.2012	1.38 Мб

Артикул	Мощность, Вт	Выходное напряжение, В	Входное напряжение, В	Срок поставки	Стоимость
10 20 25 50 70 75 100 150 200 300 400 500	5 12 24	~85…264 ~100…260 Перекл.~110/~220 ~170…264 ~110…220 ~200…240

Артикул	Мощность, Вт	Выходное напряжение, В	Входное напряжение, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Мощность, Вт	Выходное напряжение, В	Входное напряжение, В	Срок поставки	Стоимость
O61332	25	12	~100…260	Со склада	658 руб. – +
O61335	25	24	~100…260	Со склада	658 руб. – +
O61333	50	12	~100…260	Со склада	945 руб. – +
O61338	50	12	Перекл.~110/~220	Со склада	693 руб. – +
O61336	50	24	~100…260	Со склада	945 руб. – +
O61355	75	12	~110…220	Со склада	1315 руб. – +
O61357	100	5	~200…240	Со склада	995 руб. – +
O61334	100	12	~100…260	Со склада	1356 руб. – +
O61337	100	24	~100…260	Со склада	1356 руб. – +
O61358	150	5	~200…240	Со склада	1206 руб. – +
O61341	200	12	Перекл.~110/~220	Со склада	1973 руб. – +
O61348	200	24	Перекл.~110/~220	Со склада	1973 руб. – +
O61342	300	12	Перекл.~110/~220	Со склада	2343 руб. – +
O61349	300	24	Перекл.~110/~220	Со склада	2343 руб. – +
O61343	400	12	Перекл.~110/~220	Со склада	2959 руб. – +
O61350	400	24	Перекл.~110/~220	Со склада	2959 руб. – +
O61344	500	12	Перекл.~110/~220	Со склада	5672 руб. – +
O61351	500	24	Перекл.~110/~220	Со склада	5672 руб. – +

Артикул	Мощность, Вт	Выходное напряжение, В	Входное напряжение, В	Срок поставки	Стоимость
O61328	10	12	~85…264	Снято с производства	575 руб. – +
O61330	10	24	~85…264	Снято с производства	575 руб. – +
O61329	20	12	~85…264	Снято с производства	616 руб. – +
O61331	20	24	~85…264	Снято с производства	616 руб. – +
O61332	25	12	~100…260	Со склада	658 руб. – +
O61335	25	24	~100…260	Со склада	658 руб. – +
O61333	50	12	~100…260	Со склада	945 руб. – +
O61338	50	12	Перекл.~110/~220	Со склада	693 руб. – +
O61336	50	24	~100…260	Со склада	945 руб. – +
O61345	50	24	Перекл.~110/~220	120 дней	945 руб. – +
O61352	70	12	~170…264	Снято с производства	1315 руб. – +
O61353	70	24	~170…264	120 дней	1315 руб. – +
O61354	75	5	~110…220	Снято с производства	1315 руб. – +
O61355	75	12	~110…220	Со склада	1315 руб. – +
O61356	75	24	~110…220	120 дней	1315 руб. – +
O61357	100	5	~200…240	Со склада	995 руб. – +
O61334	100	12	~100…260	Со склада	1356 руб. – +
O61339	100	12	Перекл.~110/~220	Снято с производства	1356 руб. – +
O61337	100	24	~100…260	Со склада	1356 руб. – +
O61346	100	24	Перекл.~110/~220	Снято с производства	1356 руб. – +
O61358	150	5	~200…240	Со склада	1206 руб. – +
O61340	150	12	Перекл.~110/~220	Снято с производства	2466 руб. – +
O61347	150	24	Перекл.~110/~220	120 дней	2466 руб. – +
O61359	200	5	~200…240	Снято с производства	1973 руб. – +
O61341	200	12	Перекл.~110/~220	Со склада	1973 руб. – +
O61348	200	24	Перекл.~110/~220	Со склада	1973 руб. – +
O61342	300	12	Перекл.~110/~220	Со склада	2343 руб. – +
O61349	300	24	Перекл.~110/~220	Со склада	2343 руб. – +
O61343	400	12	Перекл.~110/~220	Со склада	2959 руб. – +
O61350	400	24	Перекл.~110/~220	Со склада	2959 руб. – +
O61344	500	12	Перекл.~110/~220	Со склада	5672 руб. – +
O61351	500	24	Перекл.~110/~220	Со склада	5672 руб. – +

Артикул	Описание	Срок поставки	Стоимость
M18274	Выходное напряжение, В: 12; Входное напряжение, В: Перекл.~110/~220; Мощность, Вт: 300. Причина уценки: небольшие замятия корпуса. Работоспособность 100%	Со склада	0 руб. – +
